Der PTFE-Pall-Ring ist eine spezielle Schüttung für Schütttürme aus Polytetrafluorethylen (PTFE), die für Anwendungen entwickelt wurde, die eine außergewöhnliche chemische Beständigkeit und Antihaft-Eigenschaften erfordern.

  • Produktdetails

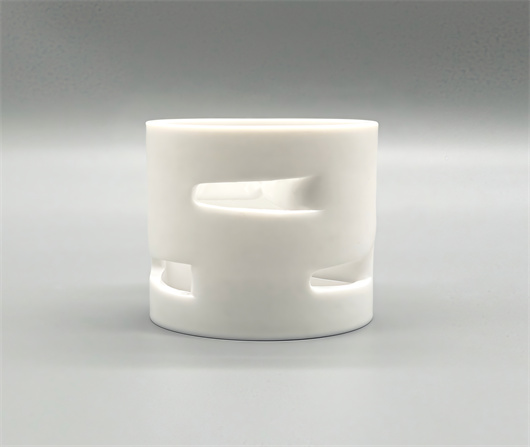

White PTFE Pall Ring random tower packing for corrosive chemical service

Abbildung 1: PTFE-Pall-Ring – universelle chemische Beständigkeit für aggressive Einsatzbedingungen.

PTFE-Pall-Ring: Teflon-Randpackung für aggressive Einsatzbedingungen

Technischer Hinweis: Wenn Ihr Prozess konzentriertes H beinhaltet2SO4, HNO3Bei HF- oder hochreinen pharmazeutischen Strömen versagen herkömmliche PP/PVC- oder sogar Metallpackungen. PTFE-Pallringe (Teflon) bieten nahezu universelle Inertheit bei Dauerbetrieb bis 260 °C.

1. Was ist ein PTFE-Pallring?

Der Pall-Ring ist eine zufällig angeordnete Turmpackung der zweiten Generation mit in die Zylinderwand gestanzten Fenstern und nach innen gebogenen Zungen. Diese Variante aus PTFE (Polytetrafluorethylen, Markenname Teflon) vereint die bewährte hydraulische Leistung der Pall-Ring-Geometrie mit dem chemisch inertesten Polymer der Industrie.

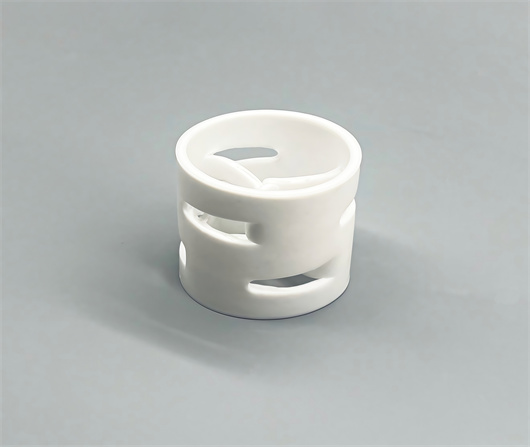

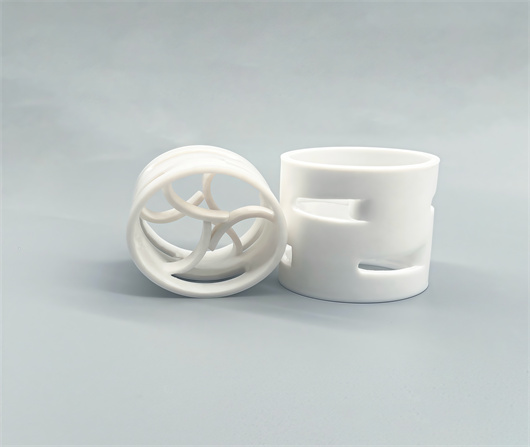

Cross-section of PTFE Pall Ring showing internal windows and bent tongues for gas-liquid contact

Abbildung 2: Die interne Fensterstruktur maximiert die Gas-Flüssigkeits-Kontaktfläche.

2. Technische Spezifikationen

Größe (mm)Leerraum (%)Oberfläche (m²/m³)Stückzahl (Stück/m³)Schüttdichte (kg/m³)
25 × 25 × 293,421960.000450
38 × 38 × 2,594,616515.800420
50 × 50 × 494,51086.800450
76 × 76 × 492,0732.000300

3. Warum PTFE und nicht PP, PVC oder Metall?

Vergleich der chemischen Beständigkeit

MedienPPPVCSS316LPTFE
Konz. H2SO4 (> 70%)×✓×✓
Fluorwasserstoffsäure (HF)✓××✓
HNO3 (wütend)×××✓
NaOH (heiß, konz.)×✓✓✓
Maximale Temperatur100 °C60°C425 °C260 °C

4. Wichtigste Leistungsmerkmale

  • Universelle chemische Inertheit: Wird von praktisch allen Industriechemikalien – Säuren, Basen, Lösungsmitteln und Halogenen – nicht beeinträchtigt.
  • Antihaftbeschichtung: Der extrem niedrige Reibungskoeffizient (0,05-0,10) verhindert Polymerablagerungen und Verschmutzungen.
  • Hochtemperaturbetrieb: Dauertemperaturbeständigkeit bis 260°C (500°F) – weit höher als bei allen anderen Thermoplasten.
  • Ultra-Pure-kompatibel: Null extrahierbare Stoffe – erfüllt die Anforderungen der USP-Klasse VI und der FDA für Anwendungen in der Pharma- und Halbleiterindustrie.

5. Hauptanwendungen

PTFE-Pallringe werden überall dort eingesetzt, wo chemische Aggressivität oder Reinheitsanforderungen alle anderen Materialien ausschließen:

  • • Säuregaswäsche: HF, rauchendes H2SO4, HNO3 Absorptionstürme
  • • Chlorierungssysteme: Cl2 Trocknung und Kompression, bei denen feuchtes Chlor Metalle angreift
  • • Pharmazeutischer Wirkstoff: Lösungsmittelrückgewinnung und Destillation unter cGMP-Reinstbedingungen
  • • Halbleiter: Verteilung hochreiner Säuren und Abgasminderung
  • • Nuklear- und Fluorchemie: Umgang mit UF6HF und andere hochaggressive fluorierte Verbindungen
PTFE Pall Rings installed in an acid gas scrubber tower for HF and chlorine service

Abbildung 3: PTFE-Pall-Ringe in einem Säuregaswäscher für HF- und Chlorbetrieb.

6. Kurze FAQ

F: Ist PTFE bei hohen Temperaturen widerstandsfähiger als Metall?

A: Nein. Die Zugfestigkeit von PTFE nimmt oberhalb von 200 °C ab. Für Anwendungen unter Hochdruck- und Hochtemperaturbedingungen mit korrosiver Umgebung empfehlen wir PTFE-ausgekleidete Metall- oder Graphitpackungen. Wir beraten Sie gerne individuell anhand Ihrer Betriebsanforderungen.

F: Sind PTFE-Pall-Ringe für die Vakuumdestillation geeignet?

A: Ja. Die Pall-Ring-Geometrie funktioniert gut unter Vakuum, und die geringe Ausgasung von PTFE macht es geeignet für pharmazeutische Hochvakuum-Trennungen.

F: Wie verhält sich die Schüttdichte im Vergleich zu Keramik oder Metall?

A: Die Schüttdichte von PTFE liegt bei 300–450 kg/m³ – deutlich geringer als die von Keramik (ca. 700 kg/m³) oder Metall (ca. 400–500 kg/m³). Dies reduziert zwar die Anforderungen an die Turmstützkonstruktion, führt aber zu einer höheren Stückzahl pro Kubikmeter.

Benötigen Sie PTFE-Pallringe für Ihre korrosiven Anwendungen?

FXSINO liefert PTFE-Pallringe in den Größen 25 mm, 38 mm, 50 mm und 76 mm mit vollständiger Materialrückverfolgbarkeit (Werkstattzertifikat nach ASTM D4894). Senden Sie uns Ihre Prozessbedingungen für eine individuelle Empfehlung und ein Angebot.

Kontaktieren Sie FXSINO: jackieqiu9202@gmail.com | +86 18507999558
