Fallstudie zur Modernisierung eines großen Chemiewerks: Konstruktionsmethoden zur 30%igen Effizienzsteigerung durch Sattelringpackungen

Projekthintergrund und Herausforderungen

A Sauerwasser-Stripper/Aminregeneratorturm Ein großer petrochemischer Komplex in Ostchina litt lange unter unzureichender Kapazität und hohem Energieverbrauch. Der ursprüngliche, mit herkömmlicher Schüttung befüllte Turm wies erhebliche Mängel auf. Kanalisierung und Wandströmung Nach jahrelangem Betrieb kam es zu einer unzureichenden Gas-Flüssigkeits-Verteilung und einer verminderten Stoffaustauscheffizienz. Der Systemdruckabfall hatte sich um ca. 40 % erhöht, was einen signifikanten Anstieg des Dampfverbrauchs im Verdampfer zur Folge hatte. Darüber hinaus schwankte der H₂S-Gehalt im regenerierten Sauergas und entsprach nicht durchgängig den Umweltauflagen und den Anforderungen der nachgelagerten Anlagen. Dieser Turm hatte sich zu einem kritischen Engpass entwickelt, der die Verarbeitungskapazität der Anlage für schwefelreiches Rohöl einschränkte. Hauptziel dieser Modernisierung war der Austausch der vorhandenen Füllkörper durch hocheffiziente Füllkörper, ohne die Hauptturmstruktur zu verändern, um eine höhere Leistung zu erzielen. 15 % Kapazitätserhöhung, signifikante Verbesserung der Stoffaustauscheffizienz, Und reduzierter Systemenergieverbrauch.

Drei zentrale Gestaltungspraktiken für die 30%ige Effizienzsteigerung

Der Effizienzsprung war nicht das Ergebnis einer einzelnen Änderung, sondern einer synergistischen Optimierung in drei Schlüsselbereichen: Verpackung Auswahl, Material und Systemintegration, alle mit dem Ziel, die spezifischen Prozessengpässe zu beheben.

1. Optimierung der Verpackungsauswahl: Von Standardlösungen zu kundenspezifischen Lösungen

ProblemdiagnoseDie ursprünglichen Pall-Ringe aus Metall zeigten im Laufe der Zeit eine rasche Verschlechterung der Flüssigkeitsfilmverteilung im schaumanfälligen, viskosen Aminlösungssystem.

Entwurfspraxis: Super Sattelringe wurden als Ersatz für die Pall-Ringe ausgewählt. Ihre einzigartige asymmetrische Sattelgeometrie bietet zwei wesentliche Vorteile:

• Anti-KanalisierungsdesignDie sattelförmigen Kurven und die inneren Streben stören die gerichtete Strömung der Flüssigkeiten, wodurch die Wandströmung und Kanalbildung deutlich verringert werden und eine gleichmäßigere Bettverteilung erreicht wird.
• Verbesserte Nutzung der InnenflächeIm Vergleich zu Ringpackungen bieten die konkaven Oberflächen von Sattelringen eine bessere Umhüllung der Flüssigkeit, wodurch die Verweilzeit des Flüssigkeitsfilms verlängert und ein gewundenerer Weg für das Gas geschaffen wird, was die effektive Stoffaustauschfläche vergrößert.

FalldatenHydraulische Leistungstests zeigten, dass die neuen Super-Sattelringe bei gleichem F-Faktor die Höhe entspricht einer theoretischen Platte (HETP) um etwa 18 % und senkte das Bett ab. Druckabfall um 30-35%, wodurch die hydrodynamische Grundlage für den Effizienzgewinn geschaffen wird.

2. Materialverbesserung: Anpassung an die raue chemische Umgebung

ProblemdiagnoseDie ursprünglichen Pall-Ringe aus Kohlenstoffstahl waren folgenden Risiken ausgesetzt: allgemeine Korrosion und Spannungsrisskorrosion (SCC) In der Aminumgebung (die CO₂, H₂S und Spuren von Abbauprodukten enthält) können Korrosionsprodukte das Lösungsmittel verunreinigen und die Poren der Packung verstopfen, wodurch die Kanalbildung verstärkt wird.

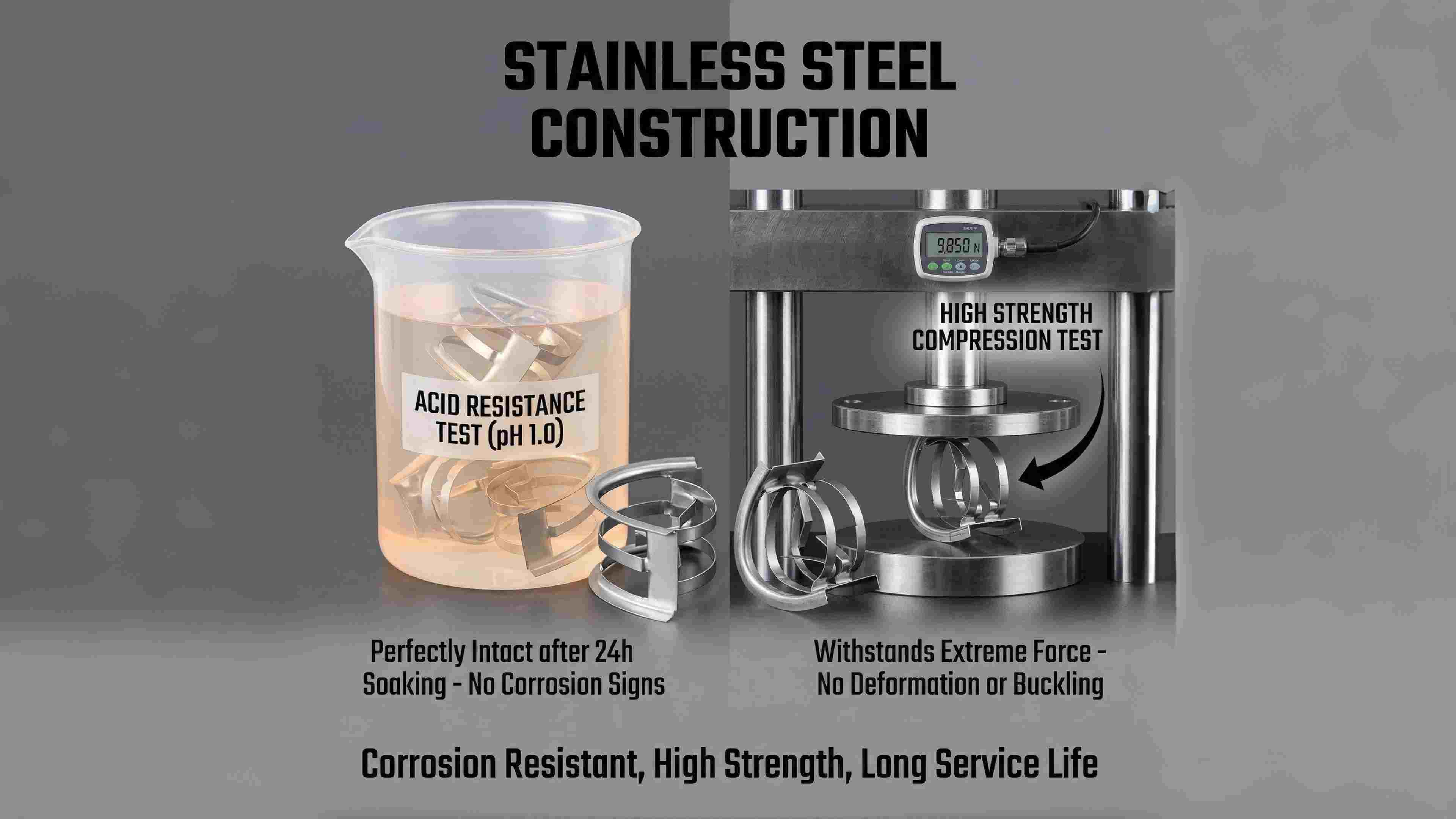

EntwurfspraxisKohlenstoffstahl wurde ersetzt durch 2205 Duplex-Edelstahl für die Sattelringe. Dieses Material vereint die Vorteile von austenitischen und ferritischen Sorten:

• Überlegene KorrosionsbeständigkeitBietet im Vergleich zu 316L eine deutlich bessere Beständigkeit gegenüber chloridinduzierter Spannungsrisskorrosion und Aminumgebungen und gewährleistet so eine längere Lebensdauer.
• Hochfest: Ermöglicht eine geringere Wandstärke, wodurch das Gewicht der Packung gesenkt, der Porenanteil im Bett erhöht und der Druckverlust weiter reduziert wird.

FalldatenKorrosionsprüfungen an Prüfkörpern unter simulierten Bedingungen ergaben für Duplexstahl 2205 eine jährliche Korrosionsrate von weniger als 0,01 mm/Jahr. Die zu erwartende Lebensdauer der Packung erhöhte sich von 4–5 Jahren auf über 10 Jahre, was eine deutlich günstigere Korrosionsbeständigkeit belegt. Gesamtbetriebskosten (TCO).

3. Systemintegrationsdesign: „Präzise Platzierung“ der Verpackung

ProblemdiagnoseEin bloßer Austausch der Packung ohne Optimierung der internen Komponenten führt zu suboptimalen Ergebnissen. Der ursprüngliche Flüssigkeitsverteiler war für die Leistungseigenschaften der neuen Packung nicht mehr geeignet.

Entwurfspraxis:

• Gemeinsame Überarbeitung des Flüssigkeitsverteilers: A Trogförmiger Flüssigkeitsverteiler wurde neu kalibriert und installiert, um den Verteilungseigenschaften der Sattelringe zu entsprechen und so die Anzahl der Tropfstellen pro Flächeneinheit zu optimieren.
• Optimierung der BettstrukturEin einzelnes hohes Bett wurde unterteilt in zwei kürzere Betten mit einem Zwischenverteiler für Flüssigkeiten. Dadurch wurden „Scale-up-Effekte“ entlang der Kolonnenhöhe wirksam verhindert und eine sehr gleichmäßige Gas-Flüssigkeits-Verteilung über den gesamten Querschnitt aufrechterhalten.
• Strenges Installationsprotokoll: Eine detaillierte „Trockenes“ Schichtpackungs-Beladeverfahren und ein Kalibrierungsprotokoll für die Verteilerpegelung (Toleranz ≤ 3 mm) wurde strikt eingehalten, um eine perfekte Umsetzung des theoretischen Entwurfs in die Praxis zu gewährleisten.

Ergebnisse der Überarbeitung und Leistungsvalidierung

Das Projekt wurde im Rahmen der Werksrevision 2025 durchgeführt und beim ersten Versuch erfolgreich in Betrieb genommen. Die wichtigsten Leistungsindikatoren nach einem sechsmonatigen Leistungstestlauf werden im Folgenden verglichen:

Fazit und wichtigste Erkenntnisse

AbschlussDieser Fall zeigt, dass eine Modernisierung eines Chemieturms, die die Auswahl von Hochleistungs-Sattelringpackung, die Anwendung von korrosionsbeständige Legierungswerkstoffe, Und Präzisionssystemintegrationsdesign ist ein zuverlässiger Weg, um einen erheblichen Effizienzsprung zu erzielen (in diesem Fall eine umfassende Verbesserung von ca. 30 %). Dies stellt keine einfache Komponentenersetzung dar, sondern eine umfassende Lösung, die auf Folgendem basiert: Hydrodynamische Optimierung, Materialwissenschaft und bewährte Verfahren im Ingenieurwesen.
