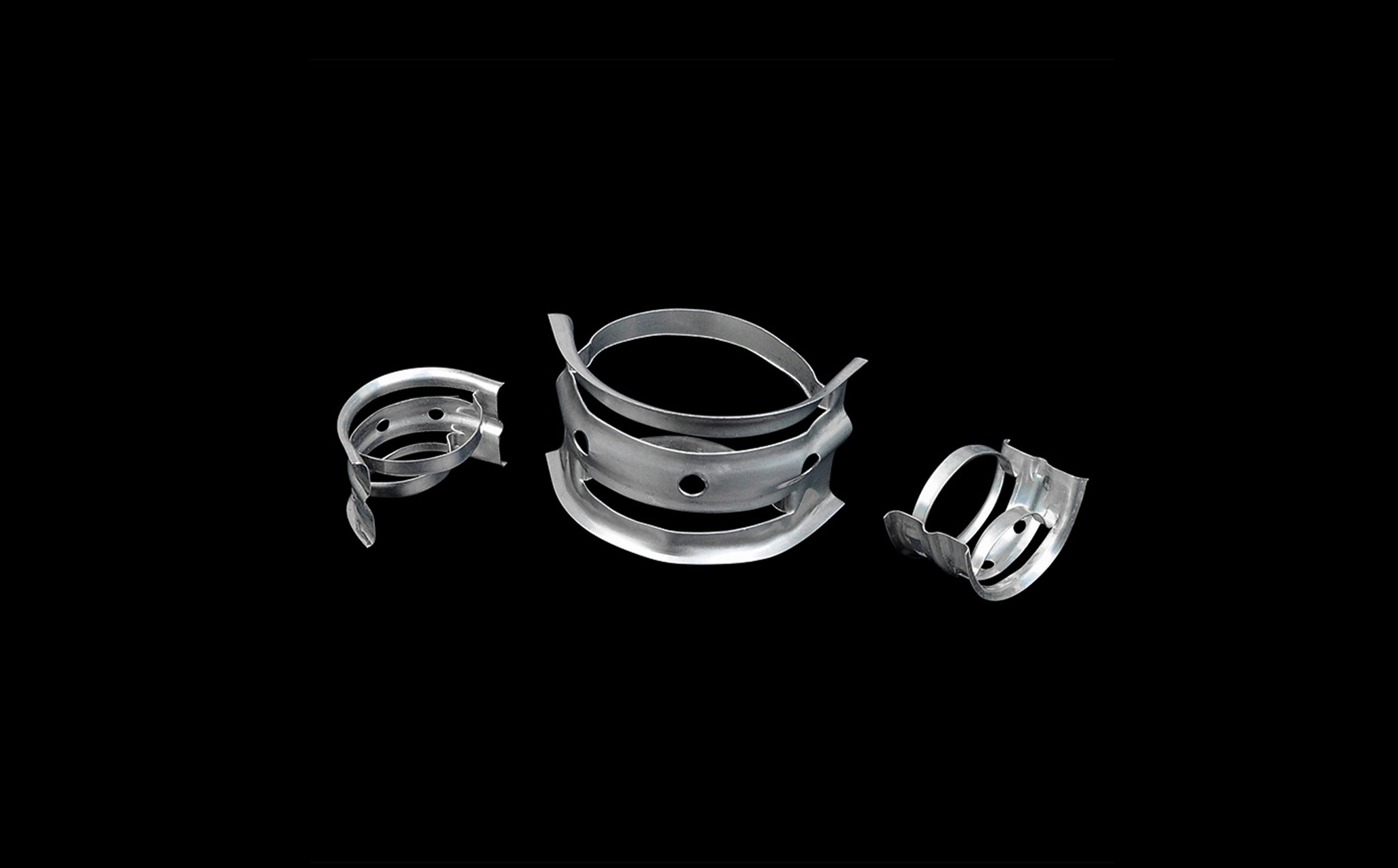

Abbildung 1: Metall-Nutterringe mit verbesserter Mikro-Mischgeometrie.

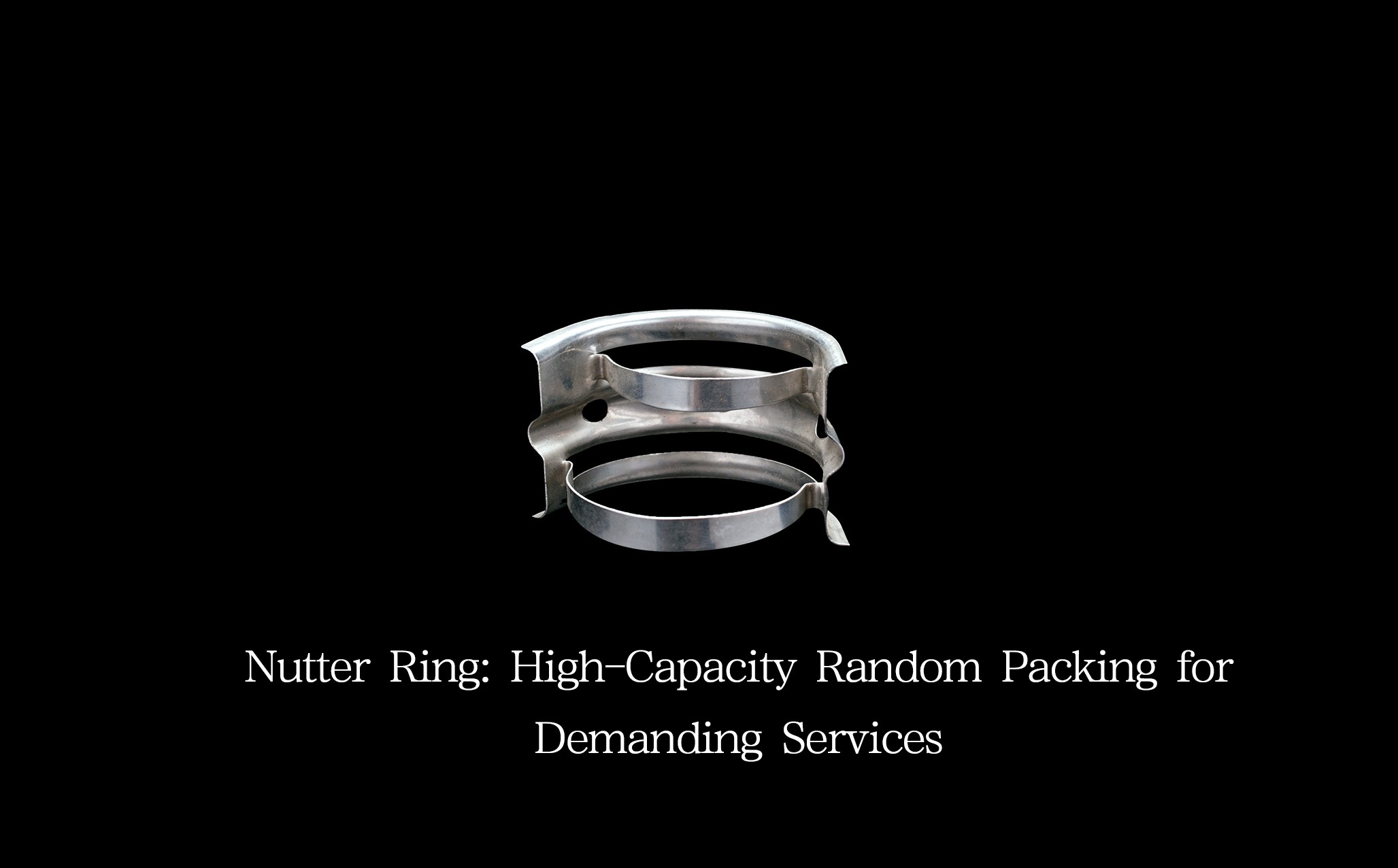

Wenn traditionelle Pall Rings ihren Hochwasserstand erreichen, Spinnenringe Sie bieten die nächste Leistungsstufe. Dank eines patentierten Designs mit horizontalen Rippen und vertikalen C-förmigen Einschnitten erzeugen diese Ringe eine intensive Mikrovermischung, reduzieren den Druckverlust und erhöhen gleichzeitig den Durchsatz. Vakuumdestillation, CO2-Wäsche und Hochviskositätssysteme.

Dieser Leitfaden erklärt, wie man Nutter-Ringe einsetzt, um bestehende Türme zu entlasten und neue Designs zu optimieren.

Leistungs- und Materialvergleich

Falle 1: Anschließen von Fouling-Diensten

Die komplexe Geometrie mit horizontalen Rippen eignet sich hervorragend für den Stoffaustausch, kann aber faserige Materialien oder Ablagerungen einschließen. Vermeiden Sie die Verwendung kleiner Größen (z. B. Nr. 25) in Feststoff-haltigen Zufuhrströmen.Für schmutzige Dienstleistungen verwenden Sie bitte Größe #50 oder größer.

Falle 2: Falsche Ladetechnik

Im Gegensatz zu einfachen Zylindern weisen Nutterringe gerichtete Einschnitte auf. Zwar ist beim zufälligen Packen keine Ausrichtung erforderlich, doch kann zu schnelles Entleeren zu Verhakungen führen. Verwenden Sie eine Sockenlademethode um ein lockeres, ungeordnetes Bett zu gewährleisten und Nester zu verhindern.

Falle 3: Übersehen des Wandflusses

Aufgrund ihres hohen Wirkungsgrades benötigen Nutter-Ringe eine optimale Flüssigkeitsverteilung. Weist der Verteiler trockene Stellen auf, sinkt der Wirkungsgrad rapide. Stellen Sie sicher, dass Ihr L/D-Verhältnis (Betthöhe zu Durchmesser) 8:1 nicht überschreitet. ohne Zwischenumverteilung.

1. Legierungsauswahl: Für korrosive Umgebungen ist 316L Standard. Bei Chloridspannungsrissen empfiehlt sich ein Upgrade auf Duplex 2205 oder Titan.

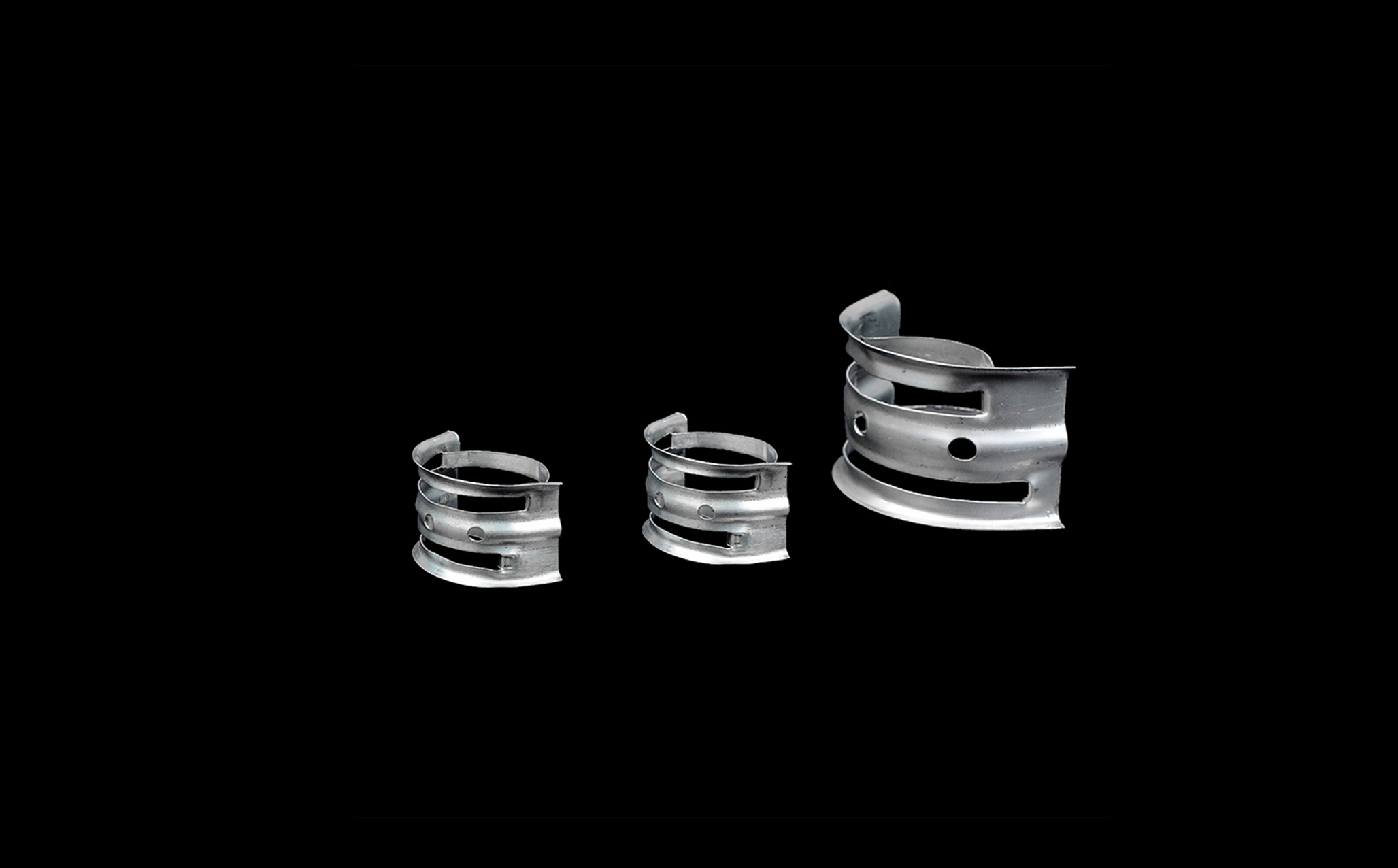

2. Größenoptimierung: Verwenden Sie Nr. 25 für hocheffiziente Vakuumsäulen; verwenden Sie Nr. 50 oder Nr. 90 für atmosphärische Absorber.
3. Wandstärke: Für Umgebungen mit starken Vibrationen sollte die Ausführung „Heavy Duty“ (z. B. 0,5 mm für Metall) angegeben werden, um Materialermüdung der Rippen zu vermeiden.
4. Oberfläche: Nutter-Ringe haben eine größere effektive Oberfläche als Pall-Ringe. Berechnen Sie Ihre HETP (Höhe entsprechend einer theoretischen Platte) vor der Bestellung neu.

Angebot für Nutter Ring anfordern

FXSINO Wir fertigen Hochleistungs-Nutterringe mit engsten Toleranzen. Senden Sie uns Ihre Prozessbedingungen für einen Bericht zur hydraulischen Belastbarkeit und ein wettbewerbsfähiges Angebot.

Kontakt zu FXSINO: [[jackieqiu9202@gmail.com]] | [[18507999558]]
