500Y Strukturierte Packung für hocheffiziente Destillationskolonnen

500Y Strukturierte Packung für hocheffiziente Destillationskolonnen
August 13, 2026

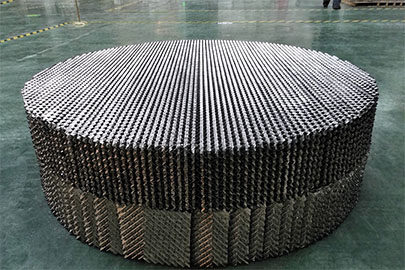

500Y Metal Structured Packing high surface area close-up

Abbildung 1: Die hochdichte Wellenstruktur der 500Y-Packung maximiert die Oberfläche für den Stoffaustausch.

500Y Strukturpackung für hocheffiziente Destillationskolonnen

Einblick in die Ingenieurwissenschaften: Wenn bei der Destillation höchste Reinheit und nicht maximaler Durchsatz im Vordergrund steht, ist die 500Y die optimale Wahl. Mit einer spezifischen Oberfläche von ca. 500 m²/m³ bietet die 500Y die niedrigste HETP (Höhe entsprechend einer theoretischen Trennstufe) und ermöglicht so hochreine Trennungen bei kompakter Säulenhöhe.Fxsino

1. Technische Spezifikationen

500Y ist für anspruchsvolle Trennprozesse konzipiert. Nachfolgend sind die Standardparameter aufgeführt. FXSINO Datenblatt Rev. 2024-06:

ParameterWertAuswirkungen auf den Betrieb
Spezifische Oberfläche~500 m²/m³Verdoppelt die Transferfläche im Vergleich zum 250Y.
Typisches HETP300 - 400 mmErreicht eine höhere theoretische Plattenanzahl pro Meter.
Hohlraumanteil~95 - 97%Unter 250Y; führt zu einem höheren Druckabfall.
Packungsfaktor (Fp)~55 - 65 (SI)Ein höherer Faktor begrenzt die maximale Dampfkapazität.

2. Hauptanwendungen und hocheffiziente Nutzung

500Y ist die bevorzugte Lösung, wenn die Trennaufgabe schwierig ist oder hohe Reinheitsanforderungen bestehen:

  • Feinchemische und pharmazeutische Destillation: Trennung von Isomeren oder wärmeempfindlichen Verbindungen, die eine hohe Reinheit erfordern.
  • Lösungsmittelrückgewinnung: Erreichen von hochreinen recycelten Lösungsmitteln (z. B. DMF, Toluol) in geschlossenen Kreislaufsystemen.
  • Hochreine Kohlenwasserstoffspaltung: Trennung von Komponenten mit ähnlichem Siedepunkt, bei denen die relative Volatilität nahe bei 1,0 liegt.
  • Obere Abschnitte hoher Säulen: Wird häufig in den oberen Abschnitten sehr hoher Kolonnen eingesetzt, wo die Dampfraten niedriger sind, die Trenneffizienz jedoch entscheidend ist.

3. Auswahlhilfe: 500Y vs. 250Y

Die Wahl zwischen 500Y und 250Y hängt ausschließlich von Ihrem limitierenden Faktor ab. Nutzen Sie diese Tabelle als schnelle Orientierung:

Wählen Sie 500Y, wenn...Wählen Sie 250Y, wenn...Hauptunterscheidungsmerkmal
Reinheit hat oberste Priorität.Der Durchsatz hat höchste Priorität.Effizienz vs. Kapazität.
Die Spaltenhöhe ist begrenzt.Der Säulendurchmesser ist begrenzt.Vertikaler Raum vs. horizontaler Raum.
Die relative Volatilität ist gering (<1.1).Die relative Volatilität ist hoch (>1,5).Trennungsschwierigkeiten.

4. Materialauswahl für korrosive Anwendungen

Aufgrund der geringen Blechdicke von 500Y ist die Materialauswahl entscheidend, um Verformungen unter Last und Korrosion zu vermeiden:

  • Edelstahl 316L: Der Standard für die meisten chemischen Arbeiten mit schwachen Säuren oder Chloriden.
  • Hastelloy C-276: Für besonders aggressive Anwendungen wie die Essigsäuredestillation oder die Nasschlorierung.
  • Titan: Unverzichtbar für Anwendungen mit nassem Chlor, Meerwasser oder stark oxidierenden Bedingungen.
  • Hinweis zu 304SS: Für 500Y wird in kritischen Anwendungen aufgrund der geringeren Korrosionstoleranz und des Risikos von Spannungsrisskorrosion nicht empfohlen.

Kritischer Installationshinweis

Der Vertriebspartner ist nicht verhandelbar.

Der 500Y reagiert sehr empfindlich auf Flüssigkeitsungleichverteilung. Ist der Flüssigkeitsverteiler nicht optimal ausgelegt (Ziel: ±3 % Gleichmäßigkeit), geht der Effizienzvorteil des 500Y vollständig verloren. Hocheffiziente Verpackungslösungen sollten niemals mit einem minderwertigen Vertriebspartner kombiniert werden.

Häufig gestellte Fragen

F: Kann 500Y in der Vakuumdestillation verwendet werden?

A: Im Allgemeinen nein. Aufgrund des hohen Packungsfaktors und des daraus resultierenden hohen Druckverlusts ist 500Y für Hochvakuumanwendungen nicht geeignet. Verwenden Sie für Vakuumkolonnen 250Y oder spezielle strukturierte Packungen mit niedrigem Druckverlust.

F: Lohnt sich der Aufpreis für 500Y?

A: Ja, wenn Ihre Produktspezifikation dies erfordert. Wenn Sie 250Y für eine schwierige Trennung verwenden, benötigen Sie eine deutlich höhere Säule, um die gleiche Reinheit zu erreichen, was zu höheren Investitions- und Betriebskosten führt.



Hydraulische Leistungskurven für 500Y anfordern

Stellen Sie sicher, dass Ihre Säulenkonstruktion optimiert ist. Kontaktieren Sie FXSINO für detaillierte technische Daten und ein Angebot.
