Strukturierte Verpackungen 304 vs. 316L: Welche ist die richtige für Sie?

Strukturierte Verpackungen 304 vs. 316L: Welche ist die richtige für Sie?
August 13, 2026



Side-by-side comparison of 304 and 316L stainless steel structured packing sheets

Abbildung 1: Visueller Vergleich der strukturierten Packungsflächen von 304 (links) und 316L (rechts).

Strukturierte Packungen 304 vs 316LWelches ist das Richtige für Sie?

Materialauswahlwarnung: Die Wahl zwischen 304 und 316L für Ihre Metallpackung hängt nicht nur vom Budget ab, sondern auch von der Vermeidung schwerwiegender Ausfälle. Während 304 (SS304) die kostengünstige und bewährte Lösung ist, bietet 316L (SS316L) einen entscheidenden Schutz gegen Chloride auf Molybdänbasis. Schauen wir uns die Fakten genauer an.

1. Chemische Zusammensetzung und der „Molybdän-Vorteil“

Der Hauptunterschied liegt in den Legierungselementen. Beide sind austenitische Edelstähle, aber 316L enthält 2-3 % Molybdän (Mo), das 304 fehlt.

Microscopic view of stainless steel grain structure showing Molybdenum distribution
Element304 (SS304)316L (SS316L)Auswirkungen
Chrom (Cr)18 - 20%16 - 18%Bildet eine passive Schicht (Korrosionsbeständigkeit).
Nickel (Ni)8 - 10,5 %10 - 14%Stabilisiert die Austenitstruktur.
Molybdän (Mo)0%2 - 3%Beständig gegen Lochfraß und Spaltkorrosion.
Kohlenstoff (C)≤ 0,08 %≤ 0,03 %„L“ bedeutet kohlenstoffarm (verhindert Schweißnahtkorrosion).

2. Korrosionsbeständigkeit: Der PREN-Faktor

Ingenieure verwenden die Äquivalente Zahl für Lochfraßbeständigkeit (PREN) zur Quantifizierung der Korrosionsbeständigkeit. Die Formel lautet:

PREN = %Cr + 3,3 × %Mo + 16 × %N

Severe pitting corrosion on 304 stainless steel vs intact 316L surface

Abbildung 2: Lochfraßkorrosion an 304 (links) im Vergleich zu intaktem 316L (rechts) nach Chloridexposition.

  • 304 PREN ≈ 18-20: In chloridhaltigen Umgebungen anfällig für Lochfraß.
  • 316L PREN ≈ 24-26: Deutlich widerstandsfähiger gegen Lochfraß.

Der Chloridschwellenwert

Edelstahl 304 versagt typischerweise, wenn Chlorid (Cl₂) einwirkt.-) Konzentrationen überschreiten 50-100 ppm bei erhöhten Temperaturen. 316L verträgt das oft. 1000-2000 ppm unter ähnlichen Bedingungen. Wenn Ihr Prozess Meerwasser, Salzlösung oder saure Chloride beinhaltet, ist 316L nicht nur eine Option – es ist zwingend erforderlich.

3. Kosten vs. Gesamtbetriebskosten (TCO)

Während die 316L-Verpackung etwa 20-40% mehr Im Vergleich zu 304 im Voraus betrachtet, erzählt die Gesamtbetriebskostenrechnung eine andere Geschichte:

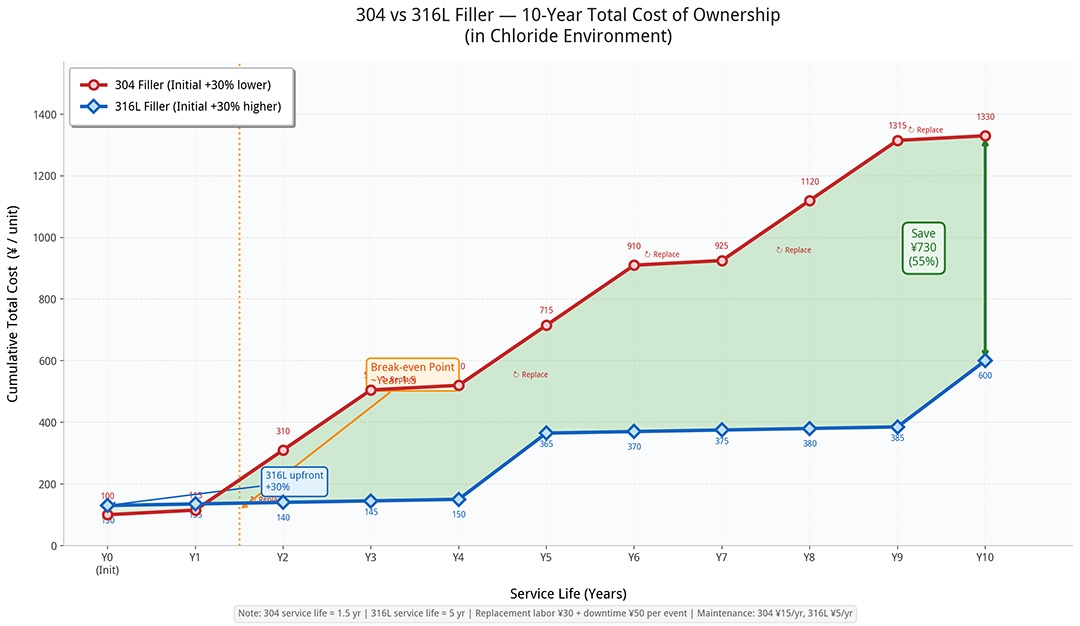

Graph showing long-term cost savings of 316L vs 304 packing over 10 years
  • Szenario A (Allgemeine organische Abfälle): Bei der Verarbeitung von reinen Kohlenwasserstoffen oder chloridfreien Lösungsmitteln ist Edelstahl 304 die wirtschaftlichste Lösung. Der Einsatz von 316L wäre hier überdimensioniert.
  • Szenario B (Saures Wasser/Amin): Wenn H2S und CO2 Bei Vorhandensein von Spuren von Chloriden neigt 304 zu Lochfraß. Der Austausch der Dichtung alle zwei Jahre im Vergleich zu alle zehn Jahren macht 316L auf ein Jahrzehnt betrachtet zur kostengünstigeren Option.

4. Auswahl-Checkliste: Welches Produkt ist das Richtige für Sie?

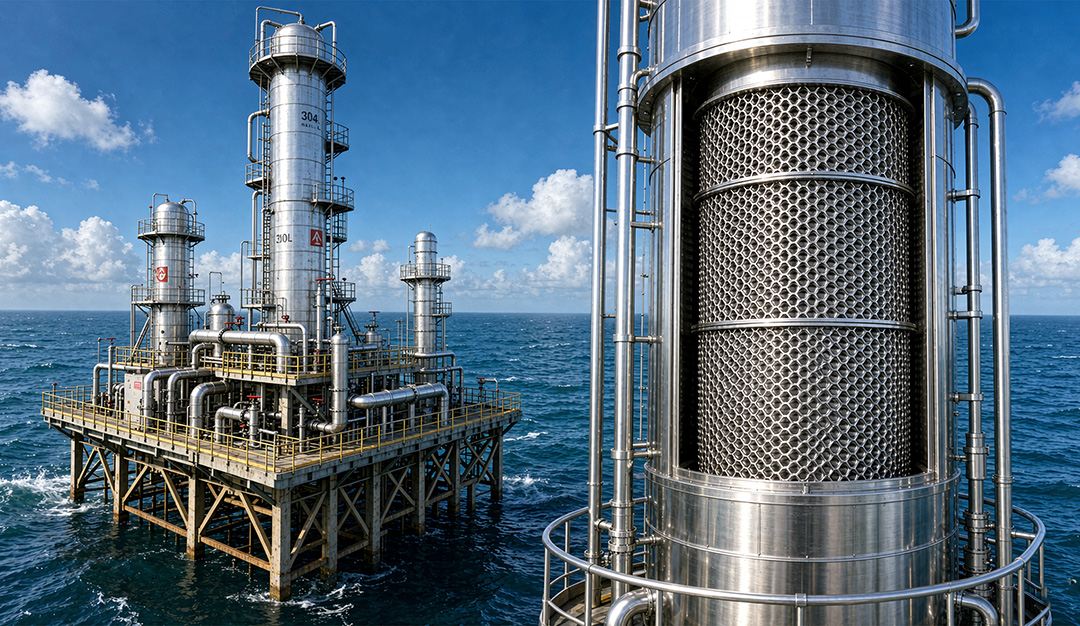

Distillation column on an offshore oil rig requiring 316L stainless steel packing
Wählen Sie 304, wenn...Wählen Sie 316L, wenn...Kritischer Faktor
Das Verfahren ist nicht korrosiv.Chloride (Cl-) sind vorhanden.Chloridkonzentration.
Atmosphärische Temperatur.Hohe Temperatur (>60°C).Temperaturempfindlichkeit.
Das Budget ist der primäre limitierende Faktor.Langfristige Zuverlässigkeit ist entscheidend.Gesamtbetriebskosten.

5. Installations- und Schweißhinweis

Close-up of welding joints on 316L structured packing modules during installation

Das „L“ in 316L steht für „kohlenstoffarm“ (≤ 0,03 %). Dies ist für strukturierte Packungen entscheidend, da die dünnen Metallbleche häufig beim Modulbau oder der Installation verschweißt werden. Der niedrige Kohlenstoffgehalt verhindert die Sensibilisierung (Chromcarbid-Ausscheidung) an den Schweißverbindungen, die andernfalls zu schneller interkristalliner Korrosion führen könnte. Achten Sie stets darauf, dass Ihr Lieferant Werkszeugnisse (MTC) vorlegt, die die „L“-Güteklasse bestätigen.

Häufig gestellte Fragen

F: Kann ich 304-Verpackungsmaterial in einer Küstenraffinerie verwenden?

A: Im Allgemeinen nein. Atmosphärische Salzablagerungen (NaCl) und hohe Luftfeuchtigkeit schaffen ein korrosives Mikroklima. Für Küsten- und Offshore-Anlagen ist 316L der Standard.

F: Ist 316L immer besser als 304?

A: Nein. In Schwefelsäureumgebungen mit hohen Konzentrationen und Temperaturen sind weder 304 noch 316L gut geeignet; hierfür bräuchten Sie Alloy 20 oder Hastelloy. Bei reiner, heißer Natronlauge (NaOH) ist 304 oft 316L überlegen.

Benötigen Sie eine Korrosionsbewertung?

Senden Sie uns Ihre Prozessparameter (Temperatur, Chloridgehalt, pH-Wert). Unsere Ingenieure empfehlen Ihnen die optimale Legierung für Ihre strukturierte Packung.

Kontaktieren Sie FXSINO: jackieqiu9202@gmail.com | +86 18507999558
