Strukturierte Packung mit perforierten Platten: Verbesserte Benetzbarkeit und Effizienz

Strukturierte Packung mit perforierten Platten: Verbesserte Benetzbarkeit und Effizienz
August 20, 2026



Metal perforated plate structured packing with visible corrugation and precision perforations

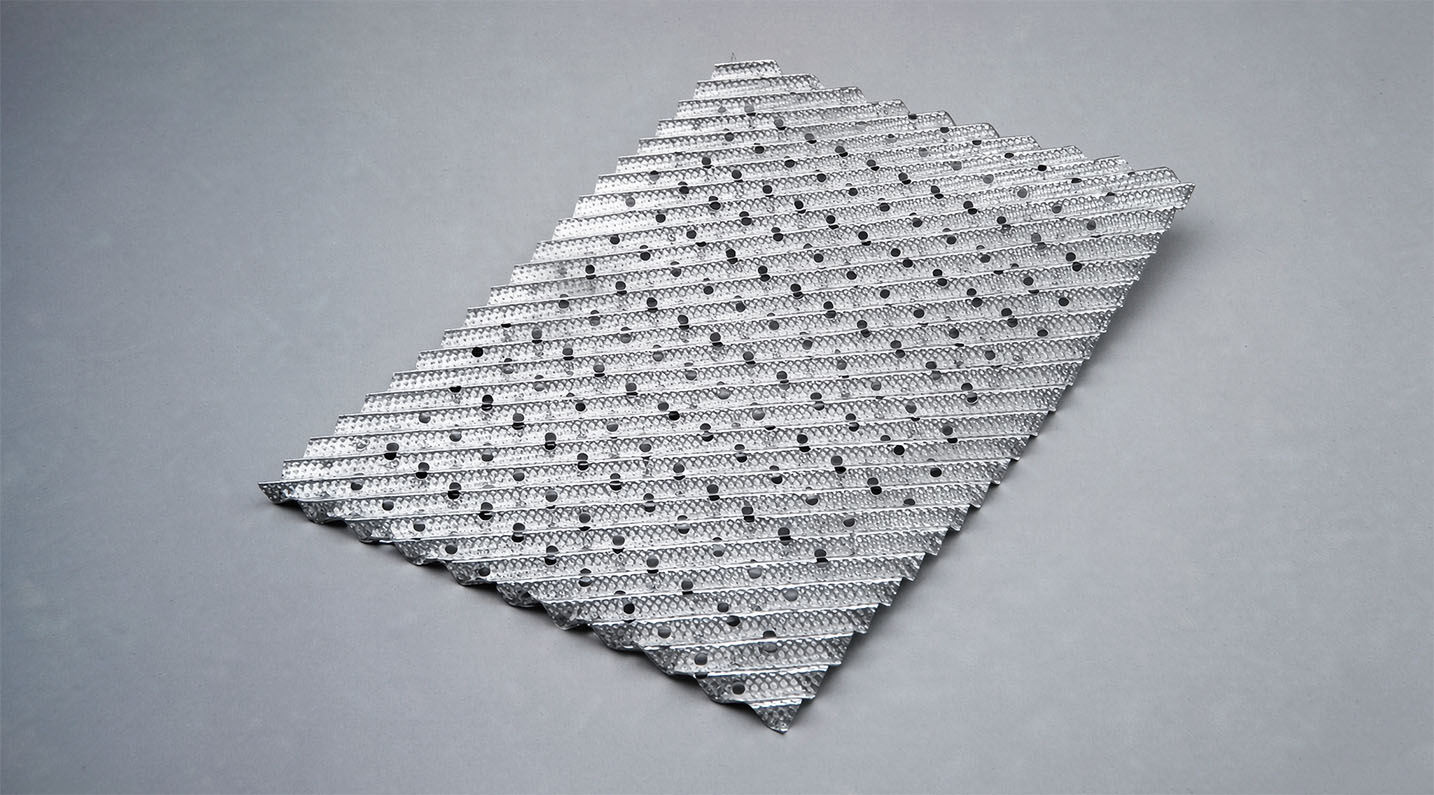

Abbildung 1: Nahaufnahme einer perforierten Plattenstrukturpackung, die Wellenbildung und ein gleichmäßiges Perforationsmuster zeigt.

Strukturierte Packung mit perforierten Platten: Verbesserte Benetzbarkeit und Effizienz

Fazit: Bei der perforierten Plattenpackung werden präzisionsgestanzte Löcher (typischerweise 4-5 mm Durchmesser) in gewellten Metallblechen verwendet, um die Erneuerung des Flüssigkeitsfilms zu erzwingen, trockene Stellen zu vermeiden und turbulente Rezirkulationszonen zu erzeugen – wodurch bis zu 20-30 % höhere Stoffaustauschraten als bei nicht perforierten Oberflächen in der gleichen Kolonne erzielt werden.

Wenn Verfahrenstechniker spezifizieren strukturierte VerpackungDas am häufigsten missverstandene Merkmal ist das ZähnungDie meisten Käufer wissen, dass sie „250Y“ oder „500Y“ benötigen, aber nur wenige verstehen Warum Die Löcher sind entscheidend. Dieser Artikel erläutert die physikalischen und geometrischen Grundlagen sowie die praktischen Vorteile von Lochblech gegenüber unperforierten Blechen oder Drahtgewebe.

1. Was ist eine Lochblech-Strukturpackung?

Lochblechdichtungen werden aus dünnen Metallblechen (üblicherweise 0,1–0,2 mm Dicke) hergestellt, die zunächst mit einem regelmäßigen Lochmuster versehen und anschließend in einem festen Winkel (typischerweise 45° oder 60°) gewellt werden. Benachbarte Bleche werden mit entgegengesetzter Wellenrichtung ineinander gesteckt, um offene, geneigte Strömungskanäle zu bilden.

Cutaway diagram of perforated corrugated plates showing reversed corrugation angles and flow channels

Jedes Loch misst typischerweise 4-5 mm DurchmesserDie Kombination aus Perforationen und Wellenstruktur erzeugt drei gleichzeitige Effekte:

  • Erzwungene Flüssigkeitsumverteilung — Die Flüssigkeit gelangt durch die Löcher in benachbarte Kanäle, wodurch Wandströmungen und ungleichmäßige Verteilung vermieden werden.
  • Kontinuierliche Filmerneuerung — Der Flüssigkeitsfilm reißt an jeder Perforation auf und bildet sich neu, wodurch stagnierende Grenzschichten zerstört werden.
  • Erhöhte Oberflächenrauheit — Mikrostrukturen um jedes Loch herum erhöhen die Verweilzeit und die Grenzflächenfläche.

Zu den gängigen Spezifikationen gehören: 125Y, 250Y, 350Y, 450Y, 500Y und 700Y, mit Werkstoffen, die von SS304L und SS316L bis hin zu Duplex-Edelstählen und Titan (Güteklasse 2 / Güteklasse 7) reichen.

2. Wie Perforation die Benetzbarkeit verbessert

Die Benetzbarkeit wird durch den Kontaktwinkel bestimmt: Ein niedriger Kontaktwinkel (≤ 90°) bedeutet, dass sich die Flüssigkeit gleichmäßig verteilt; ein hoher Winkel (> 90°) führt zu trockenen Stellen, die den Stofftransport behindern. Auf einer glatten, unperforierten Metallplatte fließt die Flüssigkeit tendenziell entlang der Rillen, sodass die Spitzen trocken bleiben.

Der Perforationseffekt: Wenn Flüssigkeit auf eine Öffnung trifft, ziehen Kapillarkräfte sie hindurch und bilden an der Unterseite einen Flüssigkeitsvorhang (auch Doppelfilm genannt). Dieser Vorhang vergrößert die aktive Grenzfläche erheblich und löst intensive Kapillarwellen an der freien Oberfläche aus.

High-speed photography of liquid curtain forming through perforation versus dry spots on unperforated plate

Abbildung 2: Flüssigkeitsvorhangbildung durch Perforationen (rechts) im Vergleich zur Kanalbildung auf einer unperforierten Platte (links).

Untersuchungen des Forschungs- und Entwicklungszentrums von Air Liquide mittels optischer Flussvisualisierung (2D-2C PTV) bestätigten, dass perforierte Platten erzeugen hufeisenförmige Wirbel um jedes Loch vor der Vorhangbildung, gefolgt von Dean-Wirbeln und Nierenpaar-Rezirkulation nach der Vorhangbildung.Diese chaotischen Wirbel bei höheren Reynolds-Zahlen erzeugen:

  • Starke turbulente Wirbel die den Stofftransport an der Gas-Flüssigkeits-Grenzfläche beschleunigen.
  • Stagnationspunkte mit langsamer lokaler Filmgeschwindigkeit, wodurch die Gas-Flüssigkeits-Kontaktzeit verlängert wird.
  • Negative Filmgeschwindigkeiten Lokal innerhalb des Vorhangs nachgewiesen – ein Beweis für echte Rezirkulation, nicht nur für eine Abwärtsströmung.

3. Der Effizienzgewinn: Die entscheidenden Zahlen

Laut aktuellen Studien zur Oberflächenmodifizierung strukturierter Packungen kann die Optimierung der Benetzbarkeit die Stoffaustauschraten erhöhen. 20-30% bei gleichzeitiger Reduzierung des Energieverbrauchs. Die Effizienzsteigerung resultiert aus drei messbaren Verbesserungen:

LeistungskennzahlUnperforierte PlatteLochplatte
Gleichmäßigkeit der FlüssigkeitsverteilungMäßig (Kanalisierung)Ausgezeichnet (homogen)
Auftreten von TrockenfleckenHoch bei niedrigem L/G-VerhältnisMinimal, selbst bei einer Sprühdichte von 0,2 m³/(m²·h)
Gewinn an StoffaustauscheffizienzAusgangswert+20-30%
FoulingbeständigkeitNiedrigStarker Selbstreinigungseffekt

Lochblechpackungen arbeiten zuverlässig bei Sprühdichten von 0,2 bis 200 m³/(m²·h) und Drücken vom Vakuum bis zum Hochdruck standhält, was es zur wahren "Allzweck"-Strukturpackung für die chemische, petrochemische, Erdölraffinerie- und Erdgasverarbeitung macht.

4. Geometrieauswahl: Anpassung von Lochgröße und Wellenwinkel an Ihren Prozess

4.1 Perforationsdurchmesser und Öffnungsflächenverhältnis

Standardverfahren Löcher mit 4-5 mm DurchmesserDas Verhältnis der offenen Fläche (Gesamtlochfläche ÷ Plattenfläche) muss ausgeglichen sein:

  • Zu niedrig (<5%): Verhindert den seitlichen Durchfluss, erhöht den Druckverlust und verringert die Häufigkeit der Filmerneuerung.
  • Optimale Zone: Genügend offene Fläche, um einen häufigen Flüssigkeitsaustausch zwischen den Kanälen zu ermöglichen, ohne die spezifische Oberfläche zu verringern.
  • Zu hoch (>15%): Verringert die effektive Stoffaustauschfläche; die Packung ähnelt zunehmend einem Gitterboden anstatt einer strukturierten Packung.

4.2 Wellenwinkel: 45° vs. 60°

Der Wellenwinkel beeinflusst direkt das Verhältnis zwischen Effizienz und Kapazität:

Comparison of 45-degree and 60-degree corrugation angles on perforated plate structured packing
  • 45° (Y-Typ): Höhere Effizienz, geringere Kapazität. Ideal für die Vakuumdestillation, bei der der Druckverlust der limitierende Faktor ist. (z. B. 250Y, 500Y)
  • 60° (X-Typ): Höhere Kapazität, etwas geringerer Wirkungsgrad. Bevorzugt für atmosphärische oder druckbeaufschlagte Absorptionskolonnen mit hohen Gasbelastungen. (z. B. 250X, 500X)

5. Lochblech vs. Drahtgewebe: Wann welches Material wählen?

Beide sind zwar „strukturiert“, dienen aber unterschiedlichen Herren:

DimensionLochplatteDrahtgewebe
Am besten geeignet fürHohe L/G-Absorption, verschmutzte DienstleistungenExtrem niedriger Druckverlust, hochreine Destillation
Typisches spezifisches Gebiet125-700 m²/m³Bis zu 750 m²/m³
KostenMäßigHöher (komplexe Webart)
AntifoulingStarkSchwach

Faustregel: Wenn Ihr Prozess H beinhaltet2S, CO2Bei Aminlösungen mit hoher Flüssigkeitsbelastung ist eine Lochplattenapparatur die ideale Lösung. Für die wärmeempfindliche Vakuumdestillation von Feinchemikalien, bei der jeder Druckabfall in Pascal zählt, ist Drahtgewebe die beste Wahl. Benötigen Sie Hilfe bei der Auswahl? Lesen Sie unseren Leitfaden zu 500Y für hocheffiziente Destillation.

6. Typische Anwendungen

Lochblechverpackungen dominieren in folgenden Anwendungsbereichen:

  • Erdgas-Trocknung und -Süßung — starker Antifouling-Effekt, verträgt variable Flüssigkeitsbelastungen.
  • atmosphärische/Vakuumdestillation von Rohöl — geringer Druckverlust, hohe Kapazität.
  • Lösungsmittelrückgewinnung und Luftzerlegung — Eine gleichmäßige Verteilung verhindert die Kanalbildung.
  • Pharmazeutische Richtifizierung — leicht zu reinigen, erfüllt die ASME- und API-Standards.
  • CO2 Einfangen mit Aminen — Perforationen verhindern lokale Überhitzung und Materialermüdung.
Workers installing perforated plate structured packing modules inside a distillation column

7. Materialauswahl für korrosive Anwendungen

Die Perforation selbst ist nur so gut wie das umgebende Metall. In chloridhaltigen Umgebungen werden die Ränder jedes Lochs zu Spannungskonzentrationspunkten, die Lochfraßkorrosion begünstigen. Deshalb ist die Materialauswahl von entscheidender Bedeutung:

  • SS304L: Geeignet für saubere organische Stoffe ohne Chloride.
  • SS316L: Enthält 2-3% Molybdän, beständig gegen Lochfraß in chloridhaltigen Umgebungen bis zu 1000-2000 ppm. Sehen Sie sich unseren Vergleich zwischen 304 und 316L an..
  • Duplex 1.4462: Für extreme Kombinationen aus Chlorid- und mechanischer Belastung.
  • Titan Gr.2 / Gr.7: Für heiße, konzentrierte Chloride, bei denen selbst 316L versagt.

8. Kurze FAQ

F: Führt eine Perforation zu einem erhöhten Druckabfall?

A: Minimal. Die offene Struktur der Lochblechpackung ist speziell darauf ausgelegt, den Gasströmungswiderstand zu minimieren, was zu einem geringen Druckverlust und einer verbesserten Energieeffizienz führt.

F: Können perforierte Blechpackungen Feststoffe oder Ablagerungen aufnehmen?

A: Ja. Dank der starken Antifouling-Eigenschaften und des geringen Flüssigkeitsrückhalts eignet sich die Packung auch für Systeme mit leichter Partikelverunreinigung und ist somit ideal für die Erdgasaufbereitung und -absorption.

F: Welchen Mindestdurchmesser muss der Turm für Lochblechpackungen haben?

A: Anwendbar von 80 mm bis 13 m Turmdurchmesser. Bei Durchmessern >1,5 m wird die Packung in Blockform zur modularen Montage geliefert.
