Wie man die Füllkörper für Destillationskolonnen auswählt: 5 Faktoren

Heim Nachricht

Wie man die Füllkörper für Destillationskolonnen auswählt: 5 Faktoren

Wie man die Füllkörper für Destillationskolonnen auswählt: 5 Faktoren
August 20, 2026

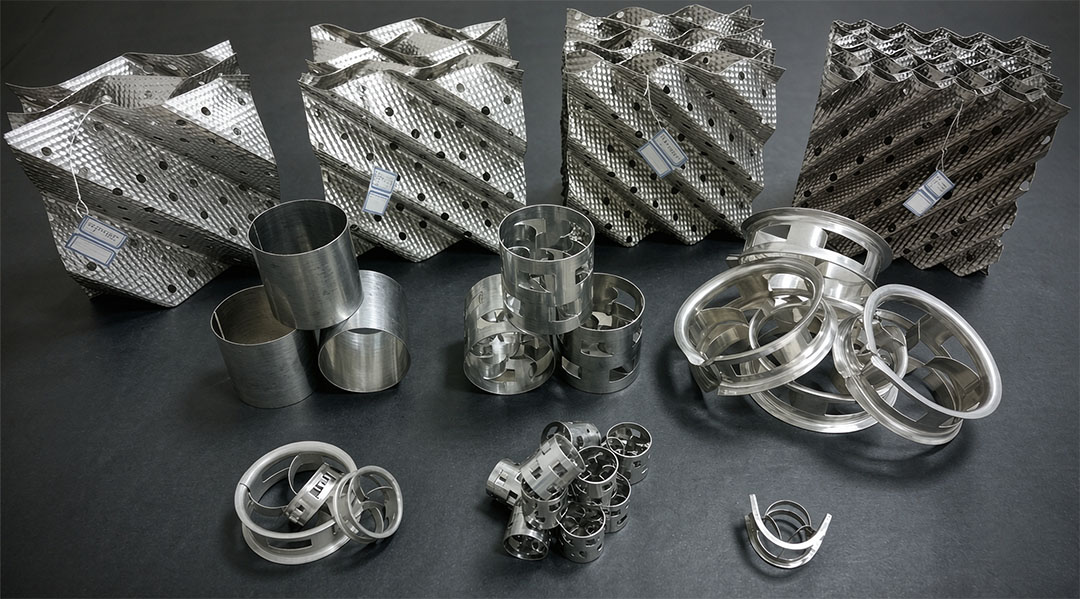

Various types of distillation column packing including structured and random packing

Abbildung 1: Übersicht über gängige Packungstypen für Destillationskolonnen – von zufälligen Ringen bis hin zu hocheffizienten strukturierten Platten.

Wie man die Füllkörper für Destillationskolonnen auswählt5 Faktoren

Kurze Antwort: Die richtige Füllkörperbestückung einer Destillationskolonne hängt von fünf Faktoren ab: (1) Betriebsdruck, (2) Flüssigkeits-Gas-Verhältnis, (3) Korrosionsbeständigkeit und Materialeigenschaften, (4) Verschmutzungspotenzial und (5) Verhältnis von Kapazität zu Effizienz. Werden diese Faktoren nicht berücksichtigt, riskiert man eine unzureichende Trennung, vorzeitigen Ausfall oder kostspielige Nacharbeiten.

Die Auswahl der Füllkörper für Destillationskolonnen ist keine einfache Produktbeschaffung, sondern eine wichtige Konstruktionsentscheidung, die sich direkt auf die Trenneffizienz, den Energieverbrauch und die Betriebszeit Ihrer Kolonne auswirkt. Ob Sie eine alte Kolonne modernisieren oder eine neue planen – dieser Leitfaden erläutert Ihnen die fünf technischen Faktoren, die für die richtige Wahl entscheidend sind.

Faktor 1: Betriebsdruck

Der Druck ist der mit Abstand wichtigste Faktor bei der Auswahl der Packung, da er bestimmt, wie viel Druckabfall Ihr Prozess tolerieren kann.

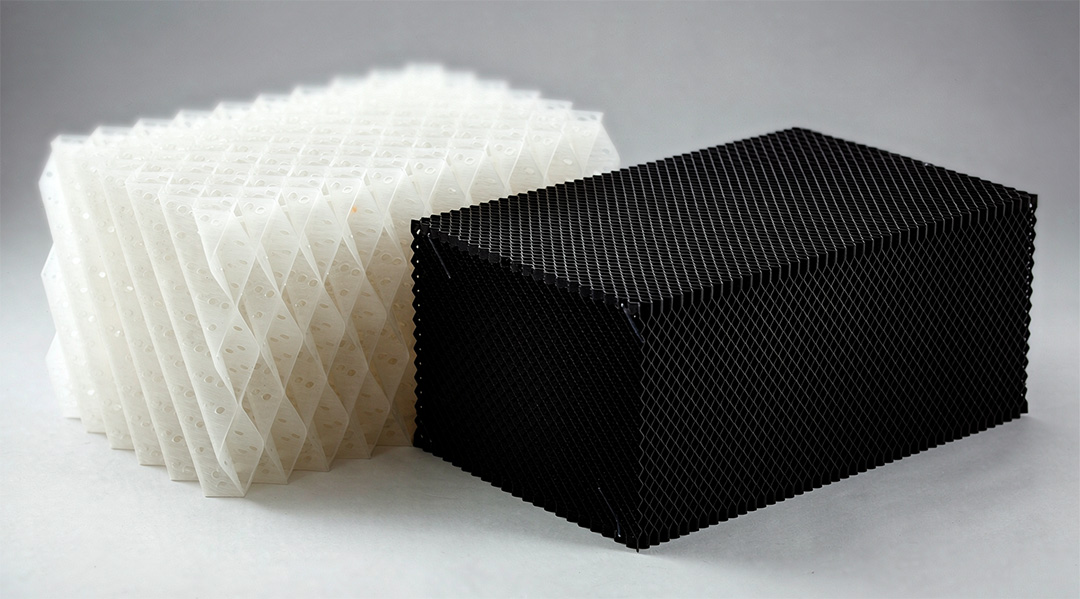

Vacuum distillation column versus high-pressure absorption column application
  • Staubsaugerservice (< 0,1 bar): Der Druckverlust muss minimiert werden. Drahtgewebepackungen (z. B. 500Y, 700Y) oder perforierte Platten mit geringer spezifischer Oberfläche (250Y) sind ideal. Der Wellenwinkel sollte 45° (Y-förmig) betragen, um den Gaswiderstand zu reduzieren.
  • Atmosphärischer Druck (1 bar): Ausgewogene Effizienz und Kapazität. Lochblechpackungen der Typen 250Y oder 350Y decken die meisten Anwendungsbereiche ab.
  • Hochdruck (> 5 bar): Die Kapazität ist entscheidend. Wählen Sie 60°-Wellung (X-Typ) mit geringerer spezifischer Oberfläche (125X oder 250X), um den Durchsatz zu maximieren. Auch eine zufällige Packung, beispielsweise mit Metall-Pall-Ringen, kann hier kostengünstig sein.

Faktor 2: Flüssigkeits-Gas-Verhältnis (L/G)

Das L/G-Verhältnis bestimmt, ob Sie eine Packung benötigen, die sich durch eine optimale Flüssigkeitsverteilung oder eine große Gas-Flüssigkeits-Grenzfläche auszeichnet.

Faustregel: Ein hohes Flüssigkeits-/Gasverhältnis (Absorption, Waschen) erfordert eine optimale Flüssigkeitsverteilung – perforierte Plattenpackungen sind hier die beste Wahl. Ein niedriges Flüssigkeits-/Gasverhältnis (Fraktionierung, Strippen) erfordert eine maximale Oberfläche – Drahtgewebe oder großflächige Strukturpackungen (500Y, 700Y) sind die Lösung.

Für einen detaillierten Einblick in die Lösung von Flüssigkeitsverteilungsproblemen durch Perforationen lesen Sie unseren Leitfaden zu perforierten Plattenstrukturpackungen: Steigerung der Benetzbarkeit und Effizienz.

Faktor 3: Korrosion und Materialauswahl

Ihre Verpackung wird vorzeitig versagen, wenn das Material der Prozesschemie nicht standhält. Der häufigste Fehler? Die Chloridkonzentration wird unterschätzt.

Corroded 304 stainless steel versus intact 316L structured packing in chloride service
ProzesszustandEmpfohlenes MaterialWarum
Saubere Bio-Produkte, keine ChlorideSS304LKostengünstig, gute allgemeine Korrosionsbeständigkeit
H2S, CO2, Amine mit ChloridenSS316L2-3 % Molybdän bieten Schutz vor Lochfraß bis zu 1000-2000 ppm Chlor.-
Heiße konzentrierte ChlorideTitan Gr.2 / Gr.7Hervorragende Beständigkeit gegen Lochfraß und Spaltkorrosion
Starke SchwefelsäureAlloy 20 / Hastelloy C276Hält aggressiven Säuren bei erhöhten Temperaturen stand

Sie brauchen Hilfe bei der Entscheidung zwischen den beiden gängigsten Stahlsorten? Sehen Sie sich unseren detaillierten Vergleich an: 304 vs. 316L Strukturierte Packung: Welche ist die richtige für Sie?

Faktor 4: Ablagerungen und Feststoffgehalt

Enthält Ihr Aufgabematerial Schwebstoffe, Polymere oder Teer, verstopft herkömmliche strukturierte Packungen schnell. Die Lösung sind perforierte Platten mit Selbstreinigungsmechanismus.

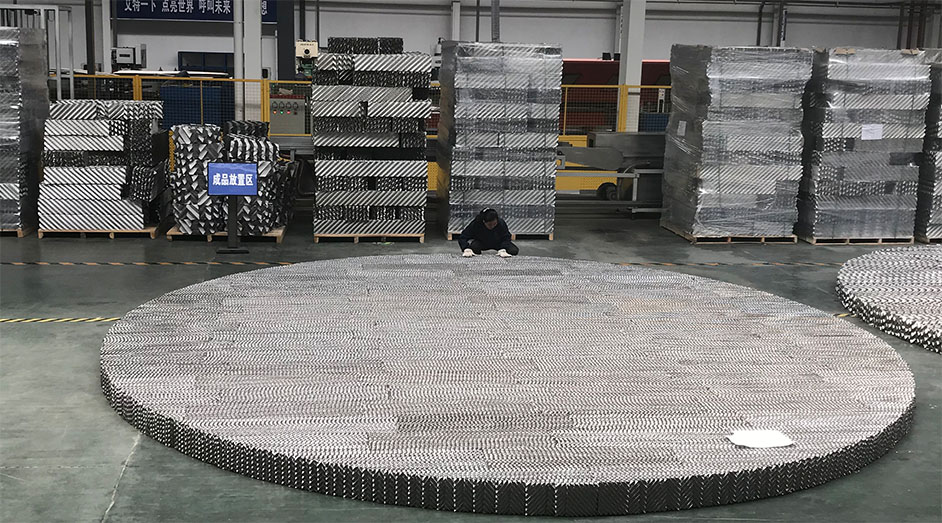

Fouled unperforated packing versus clean perforated plate packing after dirty service
  • Sauberer Service: Jede strukturierte Verpackung ist geeignet. Drahtgewebe bietet die höchste Effizienz.
  • Leichte Ablagerungen (Spuren von Feststoffen, Verkokung): Perforierte Platte mit 4-5 mm großen Löchern. Die Löcher fördern den Flüssigkeitsaustausch zwischen den Kanälen und verhindern so die Bildung von Stagnationszonen, in denen sich Ablagerungen bilden.
  • Starke Verschmutzung: Erwägen Sie eine Gitterpackung oder eine zufällige Packung mit großem Leervolumen. Planen Sie regelmäßiges Waschen ein.

Faktor 5: Kapazitäts- vs. Effizienz-Kompromisse

Das ist der klassische Kompromiss im Ingenieurwesen. Man kann nicht beides gleichzeitig maximieren.

Decision tree chart showing capacity versus efficiency trade-off in structured packing selection
PrioritätSpezifische Fläche (m²/m³)WellungBeispielmodell
Maximale Effizienz500 - 75045° (Y-Typ)500Y Strukturpackung
Ausgewogen250 - 35045° oder 60°250Y Metallstrukturpackung
Maximale Kapazität125 - 25060° (X-Typ)125x / 250x

Schnellauswahl-Entscheidungsmatrix

Nutzen Sie diese Matrix als Ausgangspunkt. Für detaillierte technische Informationen wenden Sie sich bitte stets an Ihren Verpackungslieferanten.

Schritt 1: Welchen Betriebsdruck haben Sie? → Bei Vakuum: 250Y/500Y (Y-Typ). Bei Hochdruck: 125X/250X.

Schritt 2: Wie hoch ist Ihr L/G-Verhältnis? → Hohes L/G-Verhältnis: Lochblech. Niedriges L/G-Verhältnis: Drahtgewebe oder großflächige Struktur.

Schritt 3: Welche korrosiven Stoffe sind vorhanden? → Passendes Material (304L, 316L, Duplex, Ti).

Schritt 4: Ist Verschmutzung ein Problem? → Ja: Perforierte Platte. Nein: Jegliche Art.

Schritt 5: Kapazität oder Effizienz – Priorität? → Wählen Sie die spezifische Fläche und den Wellenwinkel entsprechend.

Häufig gestellte Fragen

F: Kann ich anstelle einer strukturierten Packung auch eine zufällige Packung verwenden?

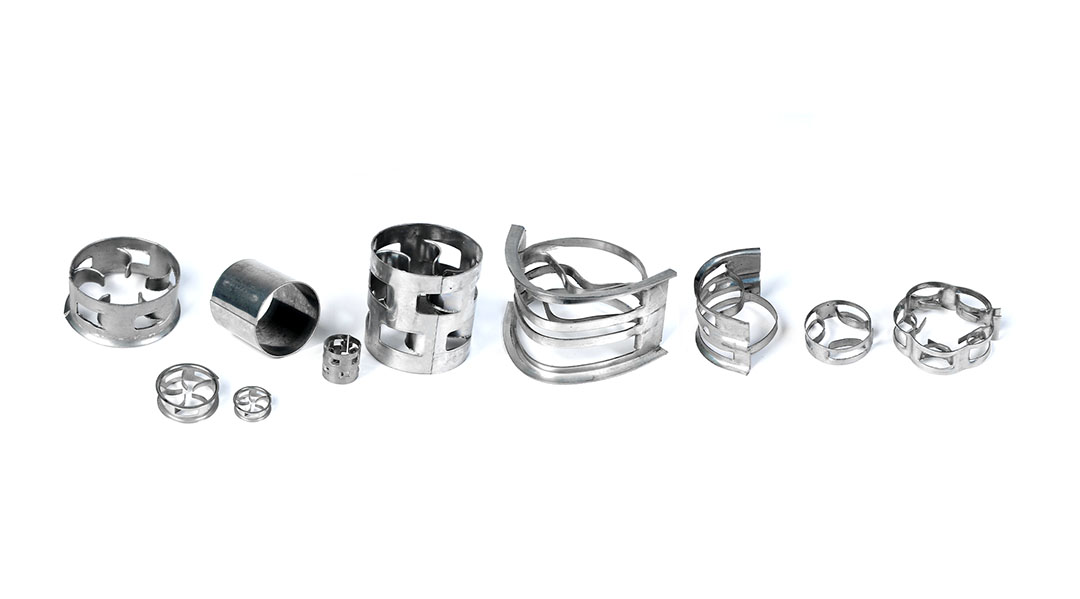

A: Ja, für weniger anspruchsvolle Trennprozesse. Schüttpackungen (z. B. Metall-Pall-Ringe) sind kostengünstiger und unempfindlicher gegenüber Ablagerungen, bieten aber eine geringere Effizienz pro Meter Höhe. Strukturierte Packungen sind die richtige Wahl, wenn eine maximale Anzahl theoretischer Trennstufen bei begrenzter Turmhöhe benötigt wird.

F: Wie lange ist eine strukturierte Verpackung haltbar?

|82|

|83|

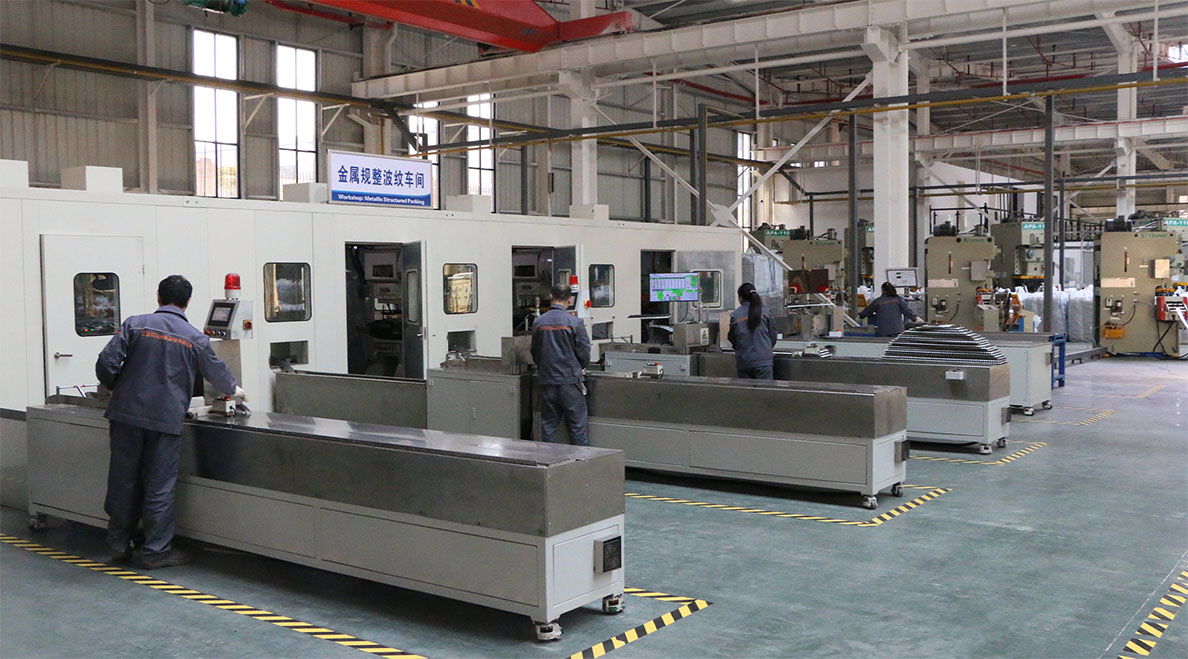

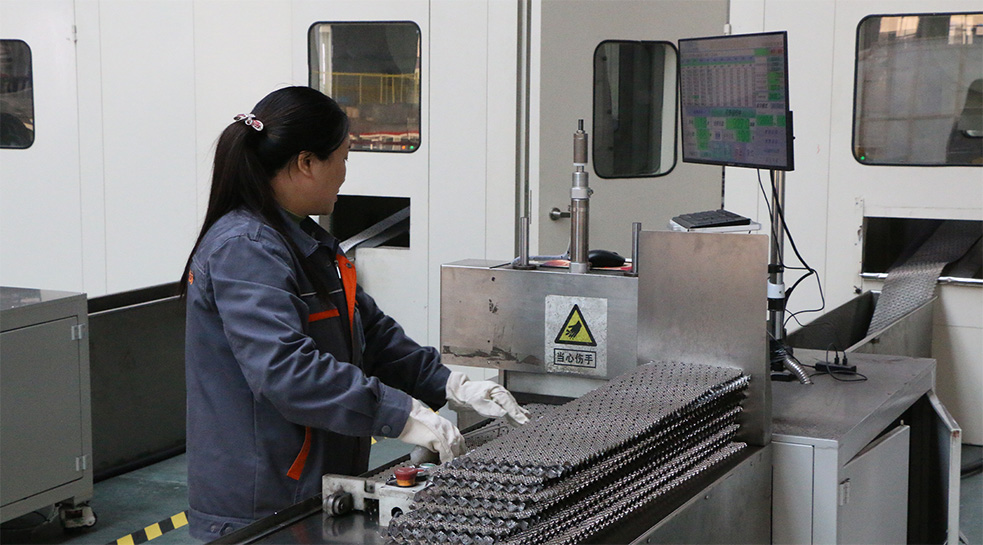

FXSINO manufacturing facility for metal structured packing production
