Abbildung 1: Verteiler für die Ölwanne (links), Verteiler für den Rohrarm (Mitte) und Verteiler für die Sprühdüse (rechts).
Design-Alarm: Die Wahl des richtigen Flüssigkeitsverteilers für Ihre Füllkörperkolonne dient nicht nur der gleichmäßigen Bewässerung, sondern auch dem Schutz Ihrer Investition in die Füllkörper. Branchenzahlen belegen, dass über 70 % der Ausfälle von Füllkörperkolonnen auf eine ungleichmäßige Flüssigkeitsverteilung und nicht auf die Füllkörper selbst zurückzuführen sind. Mit dem richtigen Verteiler erreicht Ihre Kolonne von Anfang an ihre Nennleistung.
Die Beziehung zwischen der Qualität des Verteilers und der Packungsleistung ist exponentiell. Ein gut konstruierter Verteiler mit 95 % Gleichmäßigkeit ermöglicht es Ihrer Packung, die angegebene HETP (Höhe entsprechend einem theoretischen Boden) zu erreichen. Ein minderwertiger Verteiler mit nur 60 % Gleichmäßigkeit kann Ihre HETP verdoppeln und somit die Hälfte Ihrer Turmhöhe ungenutzt lassen.

Abbildung 2: Flüssigkeitsverteiler oberhalb des strukturierten Füllkörperbetts in einer Destillationskolonne.
Die HETP-Wirkungsformel:HETPtatsächlich = HETPVerpackung ÷ Vertriebseffizienz
Beispiel: Eine 500Y-Dichtung mit einer Nennleistung von 0,35 m HETP wird bei 0,70 m Wenn Ihr Vertriebspartner nur eine 50%ige Gleichmäßigkeit liefert, haben Sie für eine Leistung von 500Y bezahlt, aber Ergebnisse von 250Y erhalten.

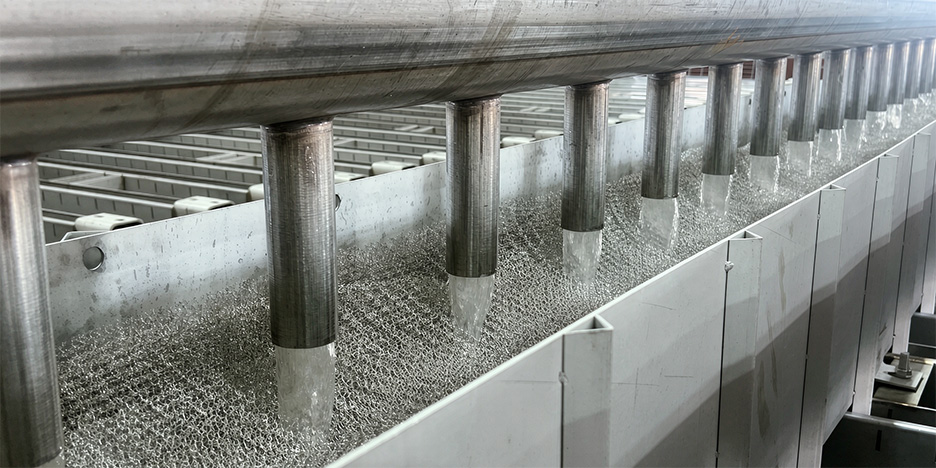

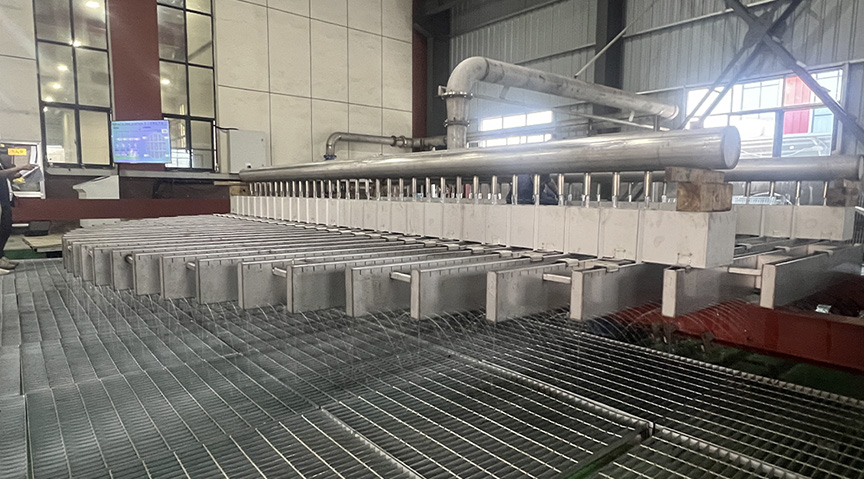

Der Goldstandard für Kolonnen mit großem Durchmesser. Die Flüssigkeit tritt in ein zentrales Zufuhrrohr ein, fließt in eine Primärrinne und läuft dann in Sekundärrinnen mit V-förmigen Einkerbungen oder Löchern über, von denen die Flüssigkeit auf die darunter liegende Packung tropft.
Ein zentraler Verteiler mit strahlenförmig abgehenden Armen, die jeweils mit präzise dimensionierten Öffnungen versehen sind. Die Flüssigkeit wird durch Schwerkraft oder leichten Druck durch die Öffnungen gepresst.
Unter Druck stehende Flüssigkeit wird durch Düsen auf die Füllkörperoberfläche gesprüht. Häufig verwendet in kleinen Kolonnen und Wäschern.
| Typ | Turmdurchmesser | Flüssigkeitslast | Gleichmäßigkeit | Antifouling |
|---|---|---|---|---|
| Pfanne (Trog) | 1,5 - 13 m | Hoch | ★★★★★ | Exzellent |
| Rohrarm | 0,5 - 3 m | Medium | ★★★★☆ | Mäßig |
| Sprühdüse | 0,1 - 0,8 m | Niedrig-Mittel | ★★★☆☆ | Gut |

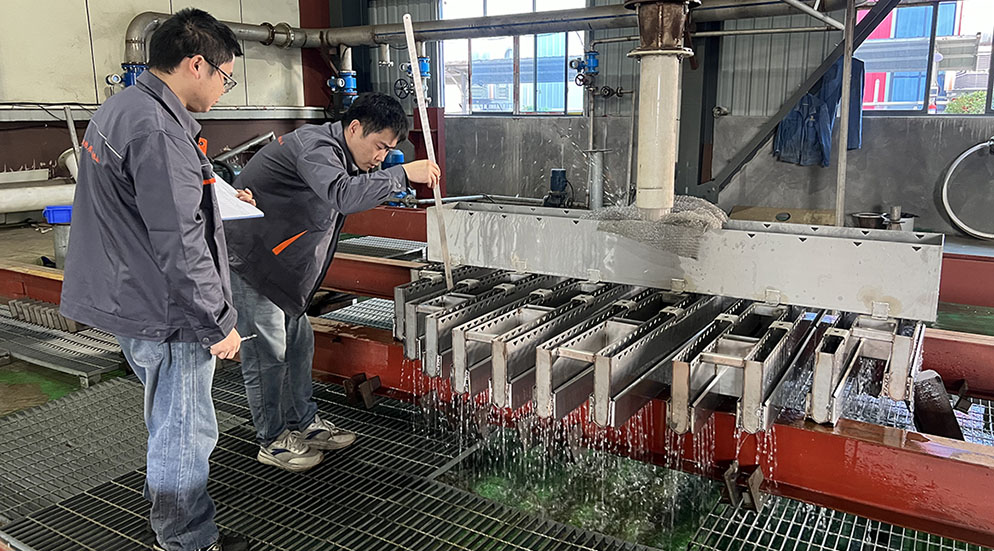

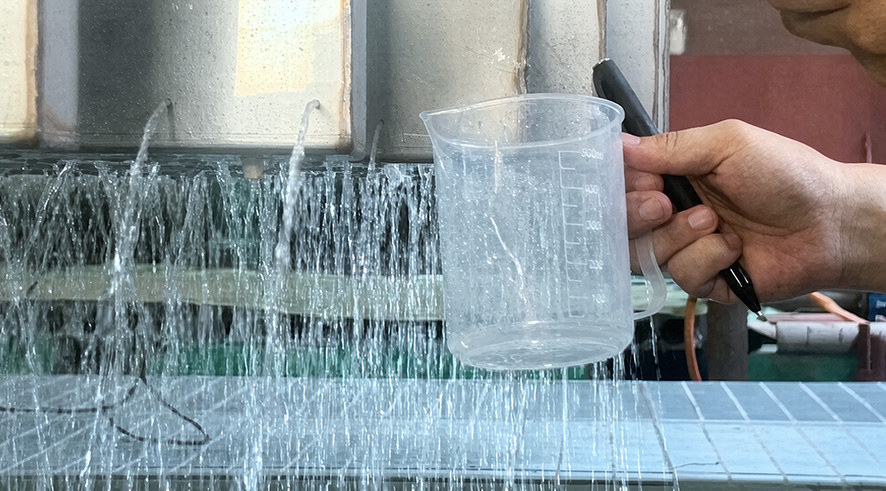

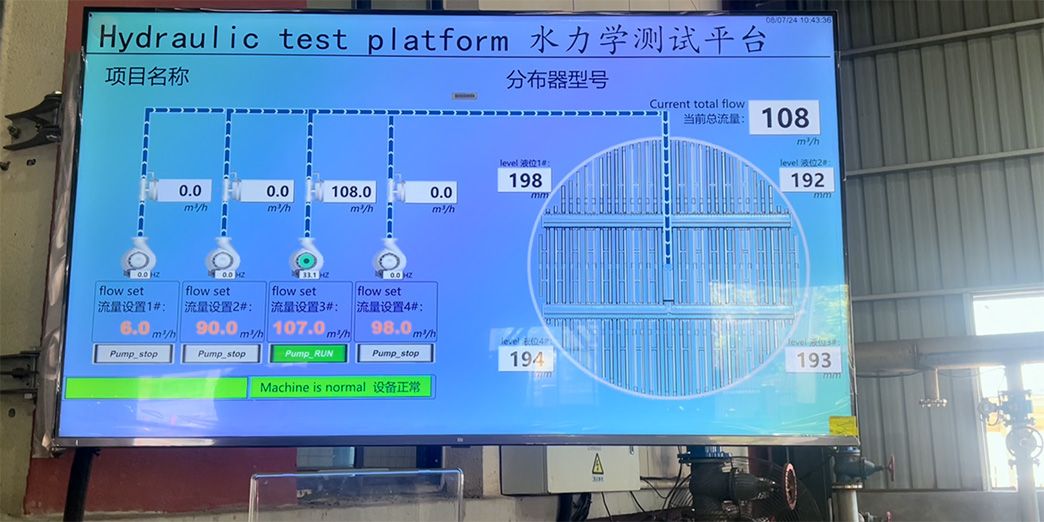

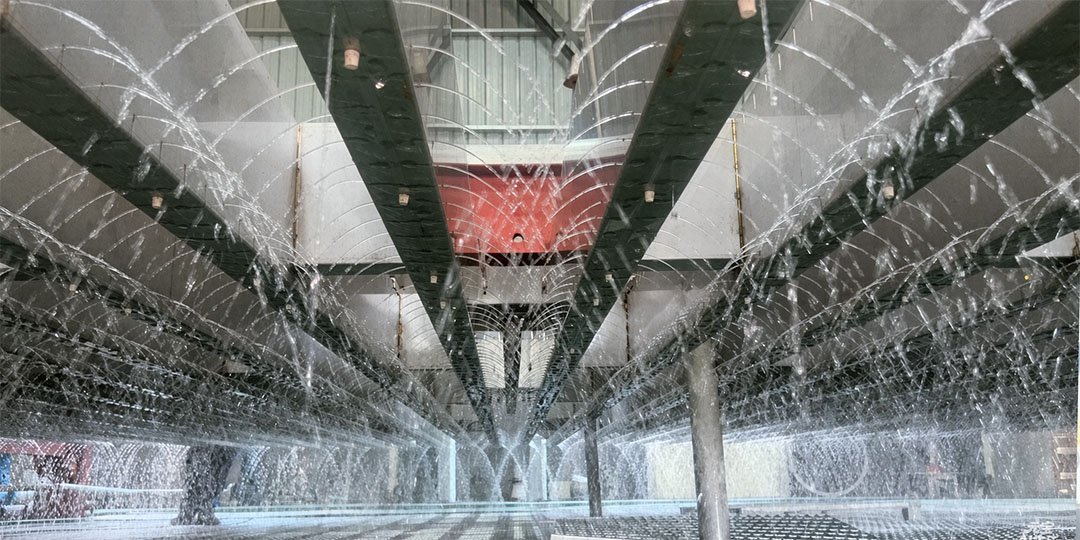

Abbildung 3: Farbstofftracer-Test – gleichmäßige Verteilung (links) vs. starke Kanalbildung durch einen schlecht konstruierten Verteiler (rechts).
Schritt 1 – Turmdurchmesser: < 0,8 m → Sprühdüse. 0,5–3 m → Rohrarm. > 1,5 m → Pfanne.
Schritt 2 — Flüssigkeitsbelastungsbereich: Berechnen Sie das minimale und maximale L/G-Verhältnis. Die Pfanne benötigt den größten Regelbereich (10:1). Sprühdüsen benötigen schmale Bereiche (2:1).
Schritt 3 — Betriebsdruck: Vakuumreinigung? Sprühdüsen vermeiden (Lufteinschlüsse zerstören das Vakuum). Rohrarm oder Auffangwanne verwenden.
Schritt 4 – Foulpotenzial: Sind Feststoffe vorhanden? Verwenden Sie eine Wanne mit großen V-förmigen Aussparungen oder Sprühdüsen. Vermeiden Sie kleine Öffnungen an den Rohrarmen.
Schritt 5 — Packungsempfindlichkeit: Hocheffiziente strukturierte Packungen (500Y, 700Y) erfordern eine Gleichmäßigkeit von ≥95 %. Bei ungeordneten Packungen sind 80–85 % zulässig.

Je besser die Packung, desto empfindlicher reagiert sie auf die Verteilungsqualität. Eine 250Y-Packung mit 20 % Fehlverteilung kann 15 % ihrer Effizienz einbüßen. Eine 500Y-Packung kann bei gleicher Fehlverteilung sogar verlieren. 40 % oder mehrDeshalb empfehlen wir stets die Kombination von 500Y-Strukturpackungen mit einem hochpräzisen Pfannenverteiler. Einen vollständigen Überblick bietet unser 5-Faktoren-Leitfaden zur Packungsauswahl.
| Fehlermodus | Ursache | Verhütung |
| Verstopfung | Feststoffe, Koks oder Salz (NaCl, CaCO₃)3) Ablagerung | Überdimensionierte Öffnungen; selbstentleerende Ausführung vorschreiben; Siebe einbauen |
| Neigung / Nicht waagerecht | Unsachgemäße Installation oder Verschiebung des Stützrings | Verwenden Sie während der Montage eine Wasserwaage; schweißen Sie den Stützring mit zertifizierter Planheit an. |
| Blinkend | Der Druckabfall in der Zuleitung führt zu einer teilweisen Verdampfung | Vergrößern Sie den Durchmesser des Zuleitungsrohrs; reduzieren Sie die Einlaufgeschwindigkeit auf unter 1,5 m/s. |
| Weinend | Betrieb unterhalb der minimalen Flüssigkeitslast | Größere Absenkung vorsehen; V-förmige Aussparungen anstelle von Bohrungen verwenden |
Für Verteiler gelten die gleichen Korrosionsregeln wie für Packungen – allerdings mit einer zusätzlichen Herausforderung: stehende FlüssigkeitsansammlungenMulden am Boden und Totzonen können korrosive Stoffe konzentrieren und so den Korrosionsprozess beschleunigen. Einen vollständigen Materialvergleich finden Sie in unserem Leitfaden zu Strukturpackungen aus Edelstahl 304 und 316L.

Abbildung 4: Einbau eines Verteilers durch einen Mannlochdeckel – die korrekte Ausrichtung ist entscheidend.

Bei der Wahl von Lochblechpackungen aufgrund ihrer Selbstverteilungsfähigkeit profitieren Sie von einer integrierten Sicherheitsreserve. Die Perforationen ermöglichen die seitliche Migration der Flüssigkeit zwischen den Kanälen und gleichen so geringfügige Ungleichmäßigkeiten im Verteiler teilweise aus. Dadurch eignen sich Lochblechpackungen besonders für Sanierungen, bei denen der vorhandene Verteiler nicht ausgetauscht werden kann.
F: Wie oft sollte ein Flüssigkeitsverteiler überprüft werden?
A: Bei jeder Wartung. Selbst ein 10%iger Verlust der Verteilungsgleichmäßigkeit kann die Kolonneneffizienz um 20–30 % reduzieren. Eine Sichtprüfung durch ein Endoskop oder einen Mannlochdeckel dauert nur wenige Minuten und verhindert monatelangen mangelhaften Betrieb.
F: Kann ich einen alten Verteiler mit neuer Verpackung wiederverwenden?
A: Nur wenn der Verteiler ursprünglich für die von Ihnen installierte Dichtungsart ausgelegt war. Ein für 250Y ausgelegter Verteiler ist bei 500Y weniger effizient, da die Tropfpunktdichte zu gering ist. Überprüfen Sie daher immer die Tropfpunktanzahl pro m².
F: Was ist die ideale Tropfpunktdichte?
A: Bei strukturierter Packung sollte ein Tropfpunkt pro 50–100 cm² Turmquerschnitt angestrebt werden. Bei ungeordneter Packung ist ein Tropfpunkt pro 100–200 cm² zulässig.
FXSINO Wir liefern aufeinander abgestimmte Flüssigkeitsverteiler, Stützgitter, Bettbegrenzer und strukturierte Packungen – alles speziell für Ihre Kolonne entwickelt. Senden Sie uns Ihre Turmzeichnungen oder Prozessdaten, und wir liefern Ihnen eine Komplettlösung für die Einbauten.
Kontaktieren Sie FXSINO: jackieqiu9202@gmail.com | +86 18507999558
