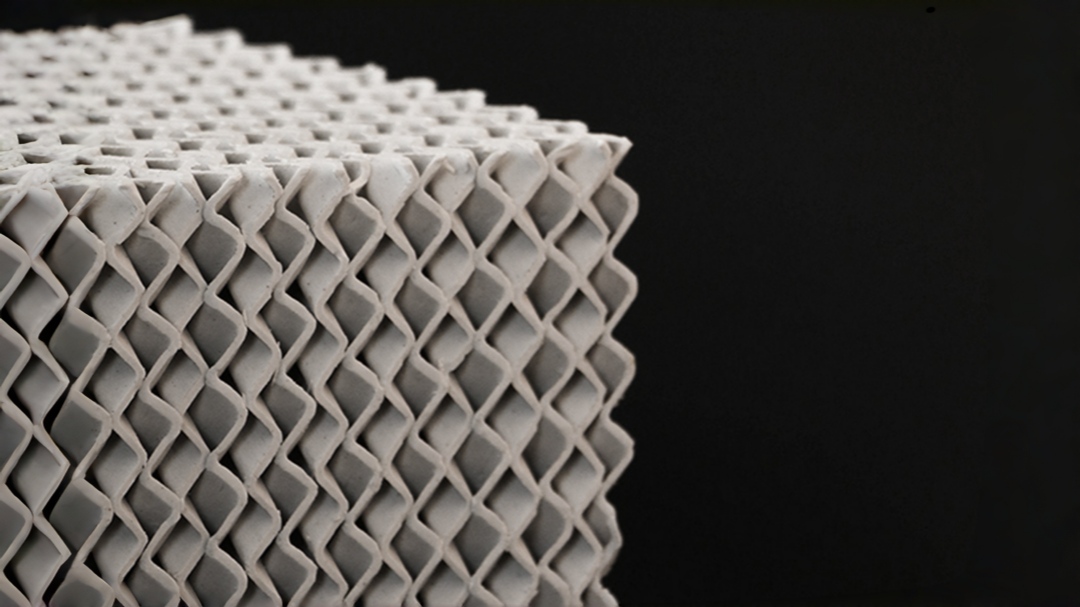

Abbildung 1: Strukturierte Packung aus glasierter Keramik mit hoher Druckfestigkeit.

Bei Prozesstemperaturen über 200°C oder bei Verwendung hochkonzentrierter Säuren (98% H2SO4, HCl) kommt es zu Materialversagen bei Metallen und Kunststoffen. Keramische Strukturpackung vereint die Effizienz moderner Geometrie mit der chemischen Beständigkeit von Keramik. Es ist der Goldstandard für Schwefelsäureanlagen, Laugenwäscher und Hochtemperatur-Regenerativ-Thermooxidationsanlagen (RTOs).

Dieser Leitfaden erklärt, wie man Keramikpackungssysteme so konstruiert, dass Brüche vermieden und die thermische Effizienz maximiert wird.

Vergleich der Materialeigenschaften

Falle 1: Thermoschockbruch

Keramik besitzt eine geringe Wärmeleitfähigkeit. Schnelles Erhitzen oder Abkühlen (z. B. Kaltwasserwäsche in einem Heizturm) führt zu ungleichmäßiger Ausdehnung und damit zu Rissen. Die Temperaturerhöhung sollte immer langsam erfolgen (maximal 50°C/Stunde). während des Start- und Herunterfahrens.

Falle 2: Überlastung des Unterstützungsnetzes

Keramische Schüttkörper sind extrem schwer (Dichte ~2400 kg/m³). Ein 6 Meter langes Schüttbett kann einen enormen Druck auf die Trägerplatte ausüben. Verstärken Sie das Traggerüst mit I-Trägern. und stellen Sie sicher, dass die freie Fläche >75 % beträgt, um ein Zerdrücken zu verhindern.

Falle 3: Absplitterungen während der Installation

Die geriffelten Kanten strukturierter Keramikblöcke sind scharf und spröde. Beim Fallenlassen entstehen Mikrorisse, die sich unter Belastung ausbreiten. Verwenden Sie gepolsterte Hebebänder oder Vakuumheber.Blöcke dürfen niemals direkt aufeinander fallen gelassen werden.

1. Glasurart: Für Anwendungen mit Schwefelsäure sollte die Ausführung „Säureglasur“ gewählt werden, um die Oberflächenspannung zu reduzieren und die Benetzbarkeit zu verbessern.
2. Druckfestigkeit: Bei Türmen mit einer Höhe von über 8 m ist ein hoher Aluminiumoxidgehalt (>65%) erforderlich, um ein Versagen durch Druckbelastung zu verhindern.
3. Blockabmessungen: Standardblöcke haben die Abmessungen 395 x 195 mm. Stellen Sie sicher, dass Ihr Einstiegsschacht für den Zugang ausreichend groß ist (mindestens 600 mm Durchmesser).
4. Fugenabdichtung: Um ein Durchdringen der Dampfströme zu verhindern, verwenden Sie zwischen den Lagen säurebeständigen Zement oder Keramikfaserseile.
