Intalox-Metallsattel: Der Goldstandard für effizienten Stofftransport

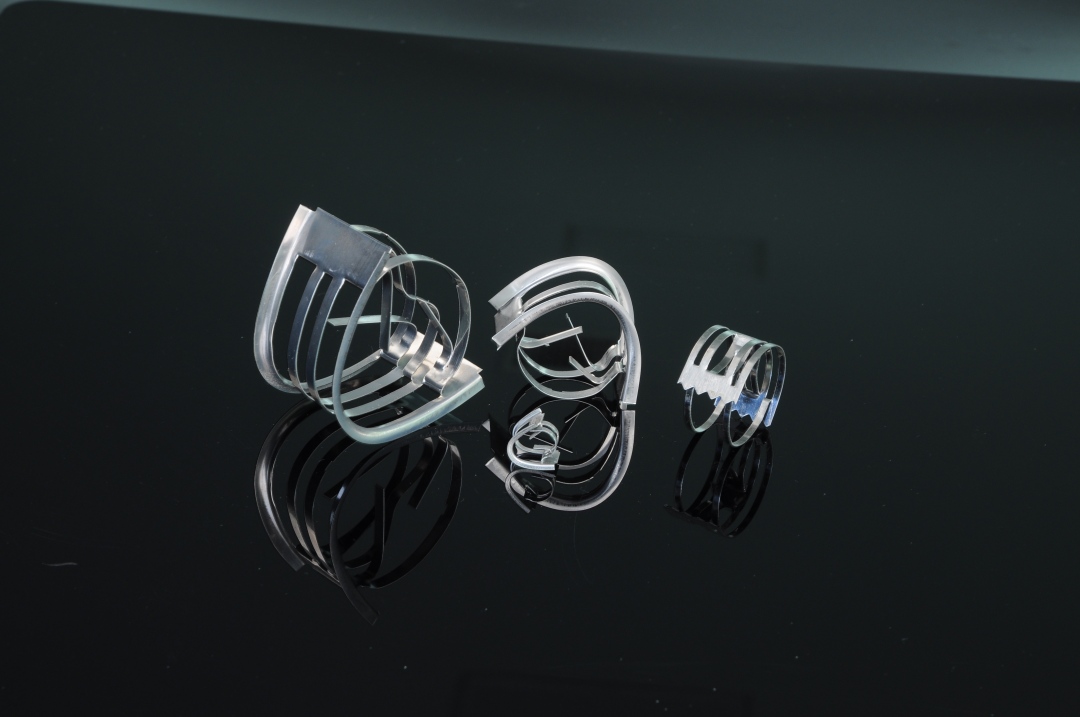

Abbildung 1: Die einzigartige gekrümmte Sattelgeometrie gewährleistet eine optimale Flüssigkeitsfilmverteilung.

Wenn Ihr Prozess ein ausgewogenes Verhältnis zwischen hoher Trenneffizienz und geringem Druckverlust erfordert, Intalox-Metallsattel (Metallsattelring) ist der Branchenstandard. Sein charakteristisches bogenförmiges Design minimiert die Kanalbildung und maximiert die Flüssigkeitsfilmoberfläche. Es ist die bevorzugte Wahl für Vakuumdestillationskolonnen, CO₂-Absorber und Schwefelsäuretrocknungstürme.

Dieser Leitfaden erläutert die technischen Vorteile von Metallsatteldichtungen und zeigt, wie man häufige Installationsfehler vermeidet.

Leistungs- und Immobilienvergleich

Falle 1: Ignorieren von Wandeffekten in kleinen Säulen

Aufgrund ihrer Form neigen Sattelstützen dazu, sich anders entlang der Säulenwand auszurichten als Ringe. Bei Türmen mit einem Durchmesser von weniger als 300 mm kann dies zu starker Wandrinnenbildung führen. Achten Sie stets auf das richtige Größenverhältnis: Der Packungsdurchmesser sollte weniger als 1/8 des Säulendurchmessers betragen.

Falle 2: Korrosion unter der Isolierung (CUI)

Metallsättel werden häufig in externen Rückflusskondensatoren oder freiliegenden Kühltürmen verwendet. Ausführungen aus Kohlenstoffstahl neigen zu Korrosion unter der Isolierung (CUI). Für Außeninstallationen oder Waschbereiche sollte Edelstahl 316L verwendet werden, um vorzeitigen Ausfall durch Chloridspannungsrisskorrosion zu verhindern.

Falle 3: Falsche Auswahl des Stützgitters

Aufgrund ihrer gebogenen Form können Sattelkonstruktionen Öffnungen manchmal anders überbrücken als erwartet. Um ein Verrutschen der Packung zu verhindern, muss sichergestellt werden, dass die Öffnungen des Stützgitters nicht größer als 60 % der Nennsattelgröße sind, während gleichzeitig eine offene Fläche von >70 % für den Dampfstrom erhalten bleibt.

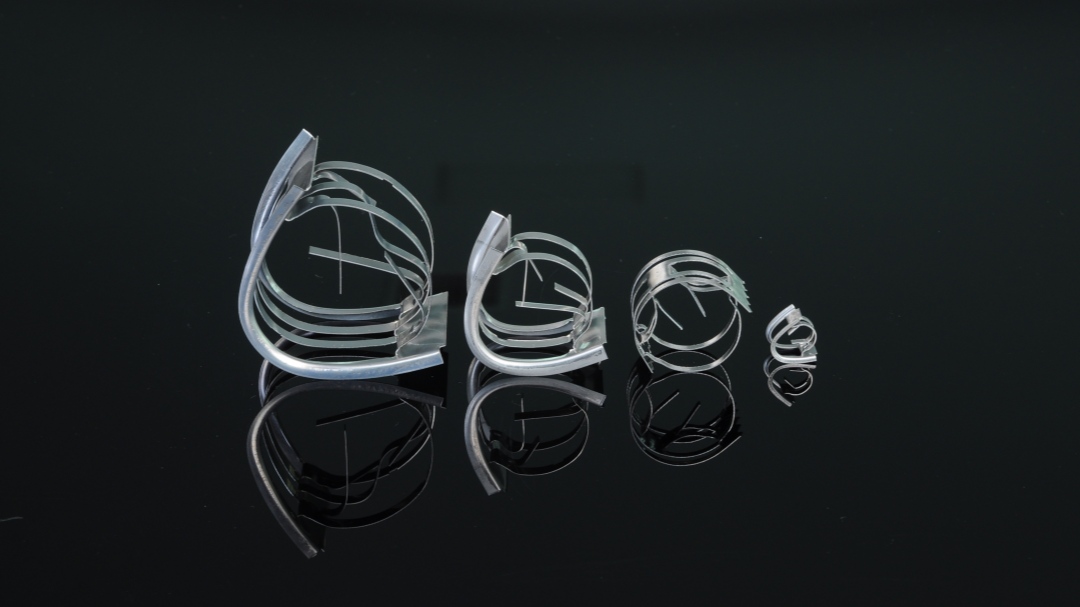

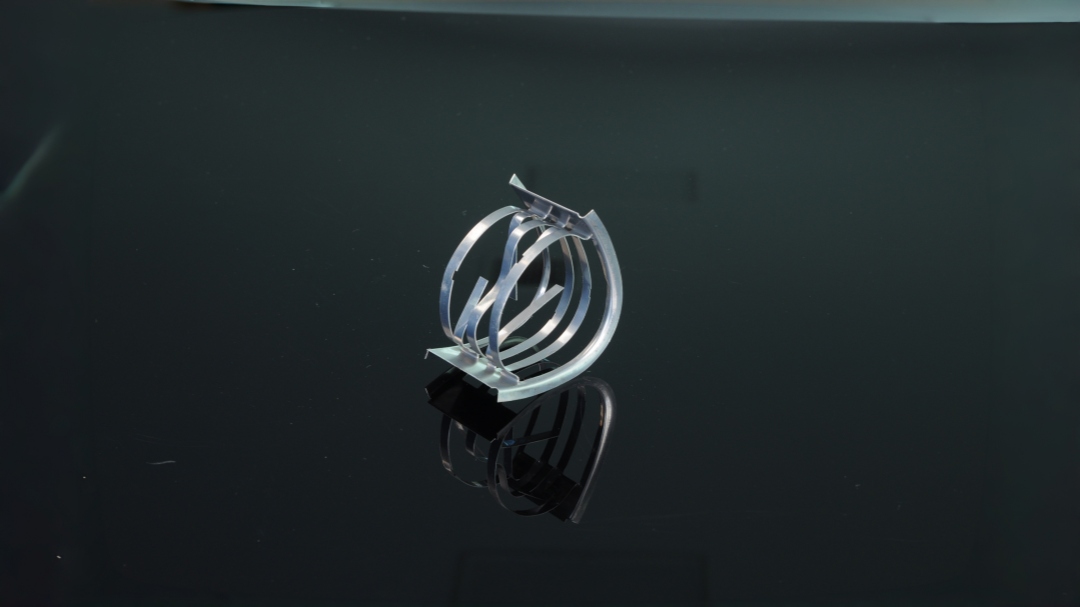

1. Größenauswahl: Die Größen #25 (1") und #38 (1,5") sind am gebräuchlichsten für die allgemeine Destillation. Für atmosphärische Destillationskolonnen mit hoher Kapazität verwendet man die Größe #50 (2").
2. Materialauswahl: Für Schwefelsäureanlagen verwendet man Edelstahl 316L oder spezielle Legierungen wie Hastelloy. Für die allgemeine Lösungsmittelrückgewinnung genügt Kohlenstoffstahl oder Edelstahl 304.
3. Packungsfaktor: Prüfen Sie, ob der Packungsfaktor (F-Faktor) mit dem Überflutungspunkt Ihres Systems übereinstimmt. Metallsättel haben typischerweise einen Faktor von 28-40 (abhängig von der Größe).

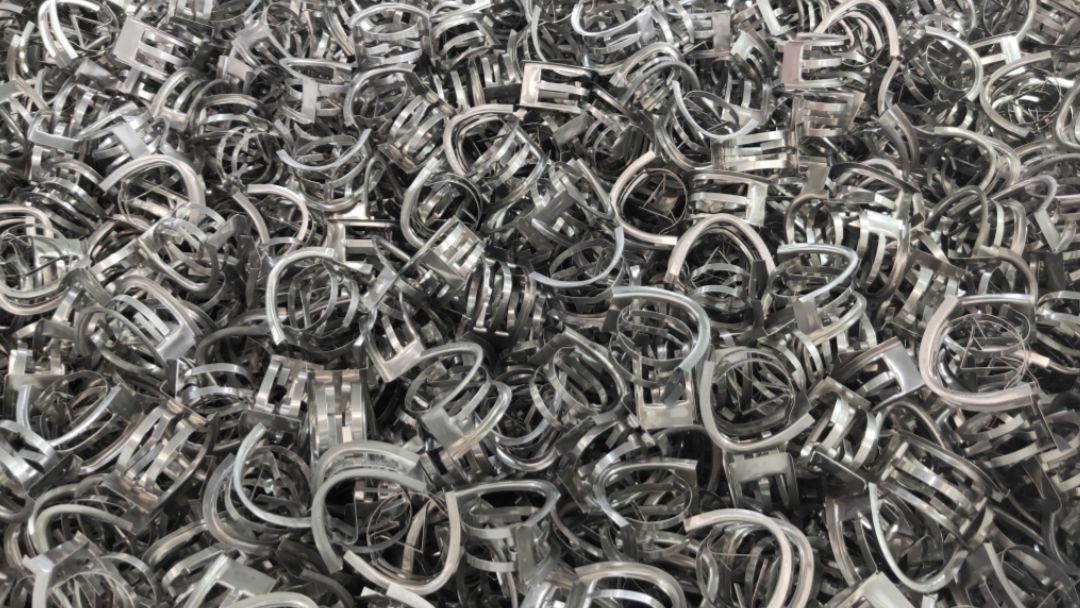

4. Lademethode: Das Füllmaterial langsam über eine Rutsche abladen. Nicht aus Höhen von mehr als 3 Metern fallen lassen, um eine Verformung der Sattelkrümmung zu vermeiden.

Fordern Sie ein Angebot für Sattelpackungen aus Metall an

FXSINO Wir liefern präzisionsgeformte Metal Intalox-Sättel für globale Chemie- und Petrochemieprojekte. Kontaktieren Sie uns für Muster und technische Zeichnungen.
