Kupfer-Pall-Ring: Optimierung von Wärmeübertragung und Korrosionsschutz

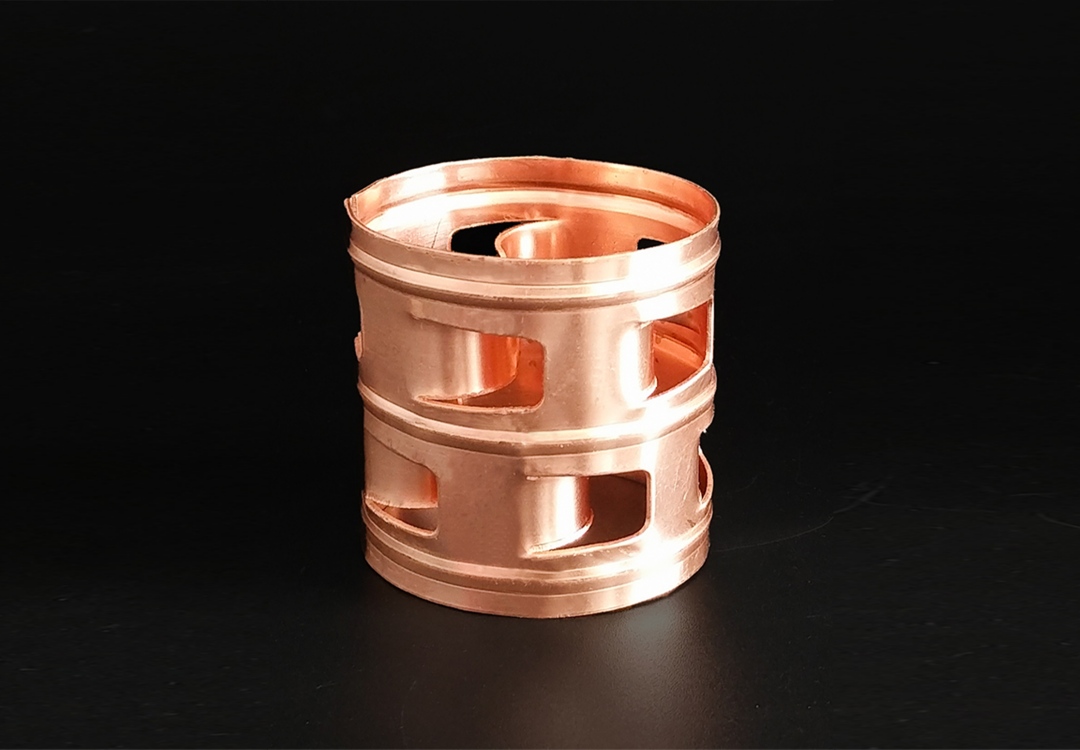

Abbildung 1: Präzisionsgestanzter Kupfer-Pall-Ring mit großer offener Fläche und hervorragender Wärmeableitungsfähigkeit.

Bei Prozessen, bei denen Wärmemanagement und spezifische Korrosionsbeständigkeit wichtiger sind als die Notwendigkeit einer hohen Zugfestigkeit, Kupfer-Pall-Ring Kupfer zeichnet sich durch seine herausragenden Eigenschaften aus. Im Gegensatz zu herkömmlichen Packungen aus Kohlenstoffstahl oder Edelstahl bietet Kupfer eine unübertroffene Wärmeleitfähigkeit (bis zu 400 W/m·K) und eine ausgezeichnete Beständigkeit gegenüber Essigsäure, Meerwasser und alkalischen Lösungen. Es ist die erste Wahl für Spezialisten. Essigsäuredestillation, Galvanikrückgewinnung und Entsalzungsanlagen.

Dieser Leitfaden untersucht die metallurgischen Vorteile von Kupferpackungen und wie man deren einzigartige Eigenschaften für eine maximale Kapitalrendite nutzen kann.

Leistungs- und Immobilienvergleich

Falle 1: Verformung aufgrund niedriger Streckgrenze

Kupfer ist deutlich weicher als Stahl. In hohen Türmen (>10 m) kann das Gewicht der Packungsschicht die unteren Schichten verformen, wenn diese nicht ausreichend abgestützt sind. Bei Verwendung von reinem Kupfer ist stets ein Traggerüst mit höherer Tragfähigkeit vorzusehen und die Höhe von Einzelbetten auf 6 Meter zu begrenzen.

Falle 2: Ammoniak-Spannungsrisskorrosion (SCC)

Kupfer ist in Gegenwart von Ammoniak oder Aminen sehr anfällig für Spannungsrisskorrosion. Kupfer-Pall-Ringe dürfen niemals in Ammoniak-Stripping- oder Aminbehandlungsanlagen verwendet werden. Verwenden Sie für diese Anwendungen stattdessen Monel oder Edelstahl.

Falle 3: Oxidation bei hohen Temperaturen

Bei Temperaturen über 200°C (392°F) beginnt Kupfer schnell zu oxidieren, wobei sich Ablagerungen bilden, die abblättern und nachgeschaltete Anlagenteile verstopfen können. Für regenerative Anwendungen bei hohen Temperaturen empfiehlt sich der Einsatz einer dünnen Antioxidationsbeschichtung oder der Wechsel zu Hochtemperaturlegierungen.

1. Größenauswahl: #25 (1") ist Standard für Labor- und Kleinanlagen. #38 (1,5") und #50 (2") werden für industrielle Destillationskolonnen mit geringerem Druckverlust bevorzugt.
2. Materialgüte: Verwenden Sie Reinkupfer (C11000) für Wärmeübertragung und Essigsäurebeständigkeit. Verwenden Sie Marinemessing (CuZnSn) für verbesserte Korrosionsbeständigkeit und Festigkeit in Meerwasser.

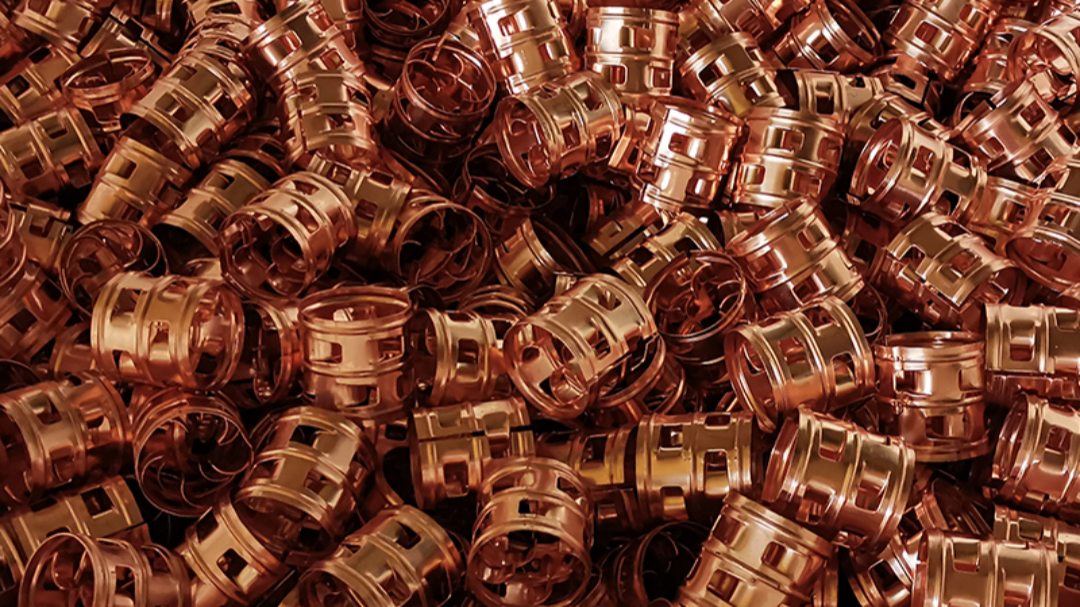

3. Wandstärke: Aufgrund der Weichheit von Kupfer sollte eine Dicke von mindestens 0,5 mm (für #25) bis 0,8 mm (für #50) angegeben werden, um Beschädigungen durch die Handhabung zu vermeiden.
4. Oberflächenvorbereitung: Für elektrische Anwendungen sind blankgeglühte Oberflächen erforderlich. Für chemische Anwendungen ist eine walzblanke Oberfläche ausreichend.

Kupferpackungsmuster und Preise anfordern

FXSINO Wir fertigen hochpräzise Kupfer-Pall-Ringe, die speziell für Projekte in der Chemie- und Schiffstechnik entwickelt wurden. Kontaktieren Sie unsere Ingenieure für eine individuelle Lösung.
