Graphit-Raschig-Ring: Die ultimative Lösung für aggressive Säurebehandlungen

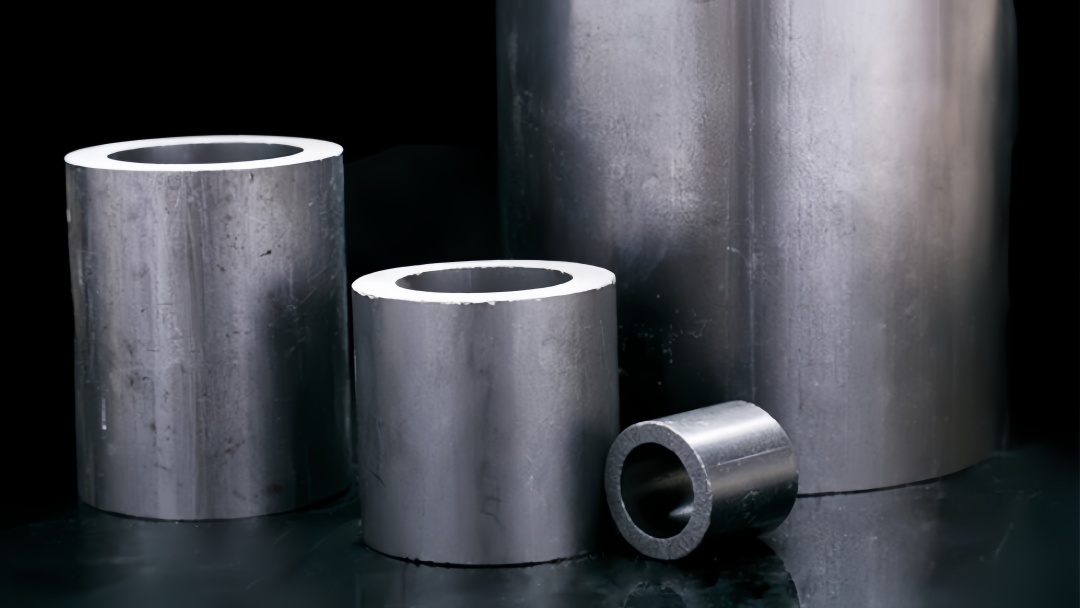

Abbildung 1: Hochreine, undurchlässige Graphit-Raschig-Ringe, die chemische Inertheit und Wärmeleitfähigkeit bieten.

Wenn Edelstahl der Korrosion erliegt und Keramik die Wärmeübertragung versagt, Graphit-Raschig-Ringe Sie bietet die entscheidende Lösung. Als ursprüngliches Zufallspackungsdesign erzeugt die Raschig-Ring-Geometrie in Kombination mit undurchlässigem Graphit eine Packung, die gegenüber nahezu allen Säuren (mit Ausnahme starker Oxidationsmittel) chemisch inert ist und eine Wärmeleitfähigkeit aufweist, die mit der von Metallen vergleichbar ist. Sie ist das Rückgrat von Salzsäure-Rückgewinnung (HCl), HBr-Produktion und Schwefelsäureverdünnungskühler.

Dieser Leitfaden behandelt die besonderen Eigenschaften von Graphitpackungen und die technischen Sicherheitsvorkehrungen, die erforderlich sind, um mit ihrer Sprödigkeit umzugehen.

Leistungs- und Immobilienvergleich

Falle 1: Aufprallschaden beim Laden

Graphit besitzt praktisch keine Elastizität. Das Fallenlassen von Ringen aus nur einem Meter Höhe kann zu inneren Mikrorissen führen, die unter Belastung ein katastrophales Versagen zur Folge haben. Verwenden Sie stets eine Segeltuchrutsche, um die Ringe vorsichtig in die Säule zu schieben. Werfen Sie niemals Säcke mit Verpackungsmaterial direkt in den Turm.

Falle 2: Thermoschock in Mantelkolonnen

Graphit verträgt zwar hohe Temperaturen gut, aber schnelle Temperaturänderungen (z. B. wenn kaltes Wasser in einen heißen Säureturm eintritt) können zu Rissen führen. Sorgen Sie für allmähliche Heiz- und Kühlzyklen (Anstiegsraten). < 30°C/h) und überprüfen Sie die gleichmäßige Strömungsverteilung über den Wärmetauschermantel.

Falle 3: Fehlanwendung in oxidierenden Umgebungen

Graphit besteht aus Kohlenstoff. In Gegenwart starker Oxidationsmittel (konzentrierte Salpetersäure, Wasserstoffperoxid, Chlor) oxidiert und erodiert Graphit schnell. Graphit darf in Bleichanlagen oder zur Salpetersäurerückgewinnung nicht verwendet werden. Stattdessen sollten Keramik- oder Tantal-ausgekleidete Packungen eingesetzt werden.

1. Notenwahl: Für die meisten Absorptionsaufgaben sollte „undurchlässiger Graphit“ (harzimprägniert) verwendet werden, um das Eindringen von Säure zu verhindern. „Poröser Graphit“ ist nur für spezielle katalytische oder Filtrationsanwendungen geeignet.

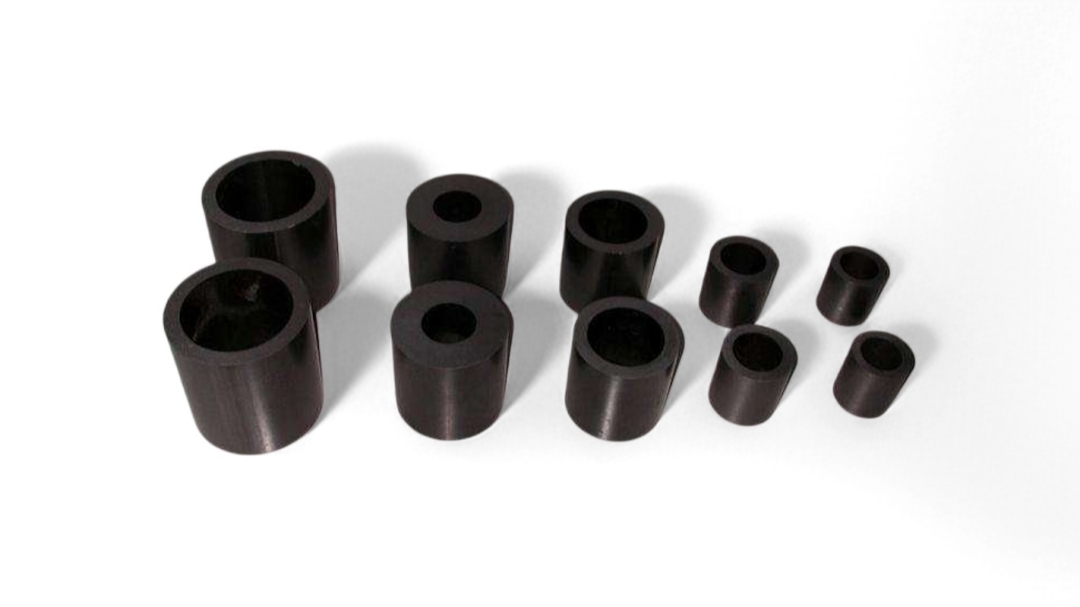

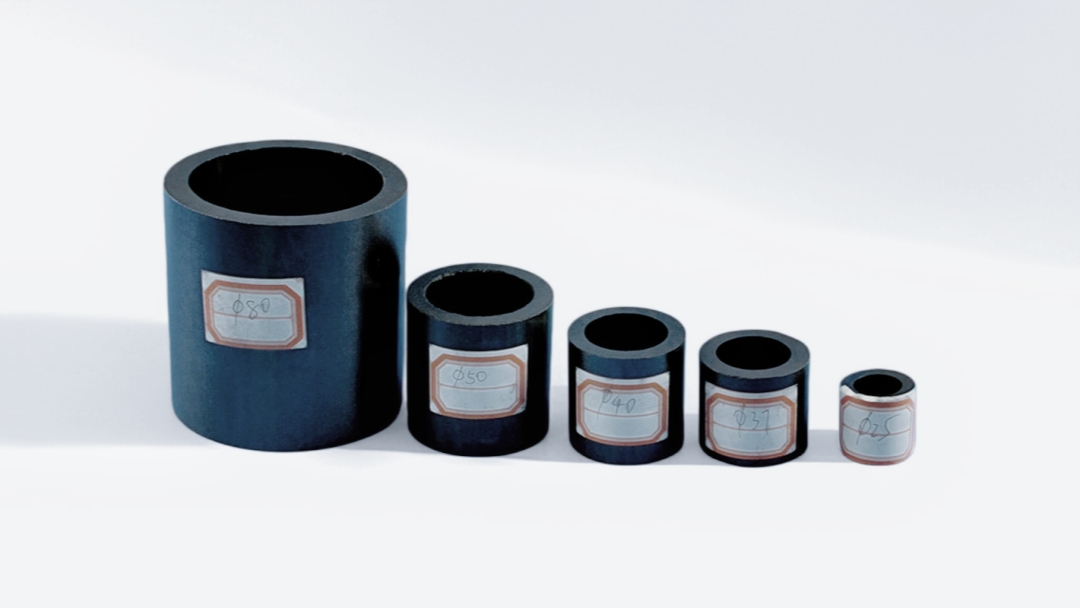

2. Größe vs. Druckverlust: 25 mm und 38 mm sind Standarddurchmesser. Bei kritischem Druckabfall in einem tiefen Bett empfiehlt sich ein Durchmesser von 50 mm; kleinere Durchmesser bieten jedoch eine höhere Stoffaustauscheffizienz.
3. Überprüfung der Schüttdichte: Seriöse Lieferanten geben einen engen Bereich für die Schüttdichte an (z. B. 720–760 kg/m³). Eine niedrige Dichte deutet auf hohe Porosität oder Verunreinigungen hin, welche die Festigkeit beeinträchtigen.
4. Trägergitterdesign: Da Graphit keine punktuellen Lasten aufnehmen kann, muss das Stützgitter flach sein und mit einer Schicht aus keramischen Raschig-Ringen oder einer perforierten Platte bedeckt sein, um das Gewicht gleichmäßig zu verteilen.

Quelle: Hochreine Graphitpackung

FXSINO Wir liefern präzisionsgefertigte, undurchlässige Graphit-Raschig-Ringe für anspruchsvollste chemische Umgebungen. Fordern Sie ein Muster an, um Qualität und Passgenauigkeit zu prüfen.
