Metallstrukturierte Packungen: Der Maßstab für hocheffiziente Trennung

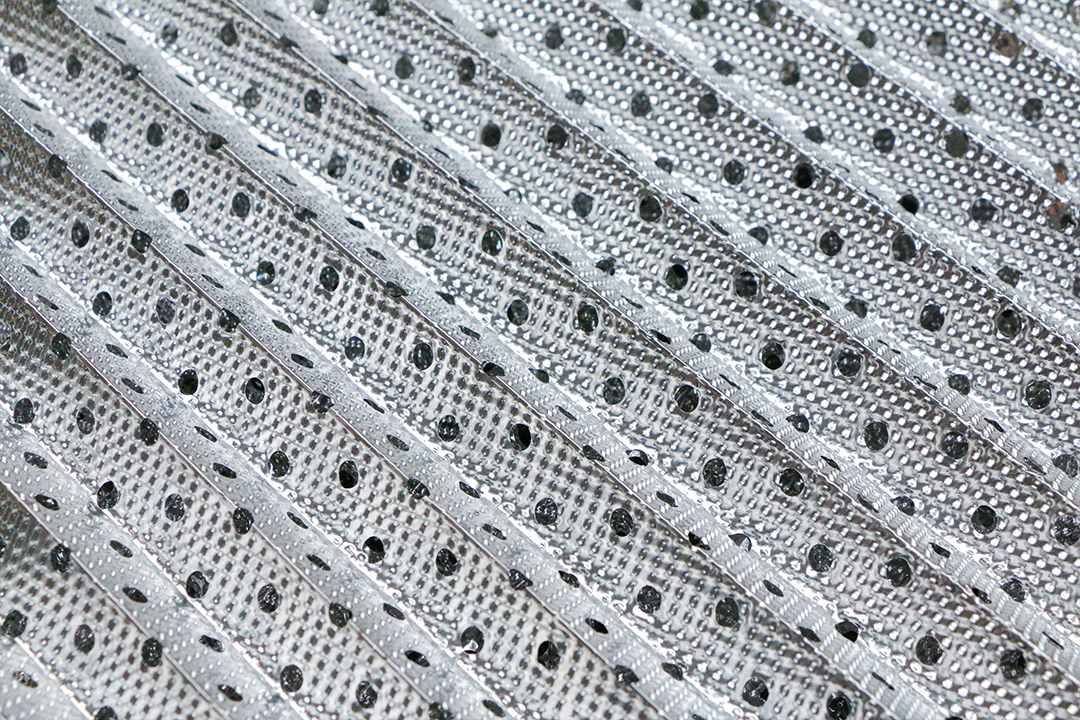

Abbildung 1: Präzisionsgefertigte, gewellte Bleche aus Metallstrukturpackungen zur Maximierung der Oberfläche.

Wenn Ihr Trennprozess maximale Reinheit bei minimalem Energieverbrauch erfordert, Metallstrukturierte Verpackung ist die optimale Lösung. Diese Packung besteht aus präzise gewellten Metallblechen und erzeugt einen geometrisch geordneten Strömungsweg, der Kanalbildung verhindert und den Druckverlust minimiert. Sie ist der Industriestandard für Vakuumdestillation, CO₂ Abscheidung und komplexe petrochemische Trennverfahren.

Dieser Leitfaden beschreibt detailliert, wie Sie die optimale Spezifikation auswählen und häufige Installationsfehler vermeiden, um eine maximale Säulenleistung zu gewährleisten.

Leistungs- und Immobilienvergleich

Falle 1: Unzureichende Flüssigkeitsverteilung

Strukturierte Packungen reagieren sehr empfindlich auf ungleichmäßige Flüssigkeitsverteilung. Wenn der Flüssigkeitsverteiler keine gleichmäßige Strömung über die Packungsoberfläche gewährleistet, sinkt der Wirkungsgrad drastisch. Hochleistungs-Strukturpackungen sollten niemals mit einem verschlissenen oder schlecht konstruierten Verteiler kombiniert werden. Investieren Sie in einen hochwertigen Pfannen- oder Sprühverteiler.

Falle 2: Falsche Nivellierung während der Installation

Im Gegensatz zu ungeordneten Packungen muss die strukturierte Packung absolut waagerecht sein. Schon eine Neigung von 1 Grad kann dazu führen, dass Dampf die Packung auf der höheren Seite umgeht. Verwenden Sie während der Installation eine Laserwasserwaage oder eine Libelle, um sicherzustellen, dass jede Schicht perfekt horizontal ausgerichtet ist.

Falle 3: Wandwischer ignorieren

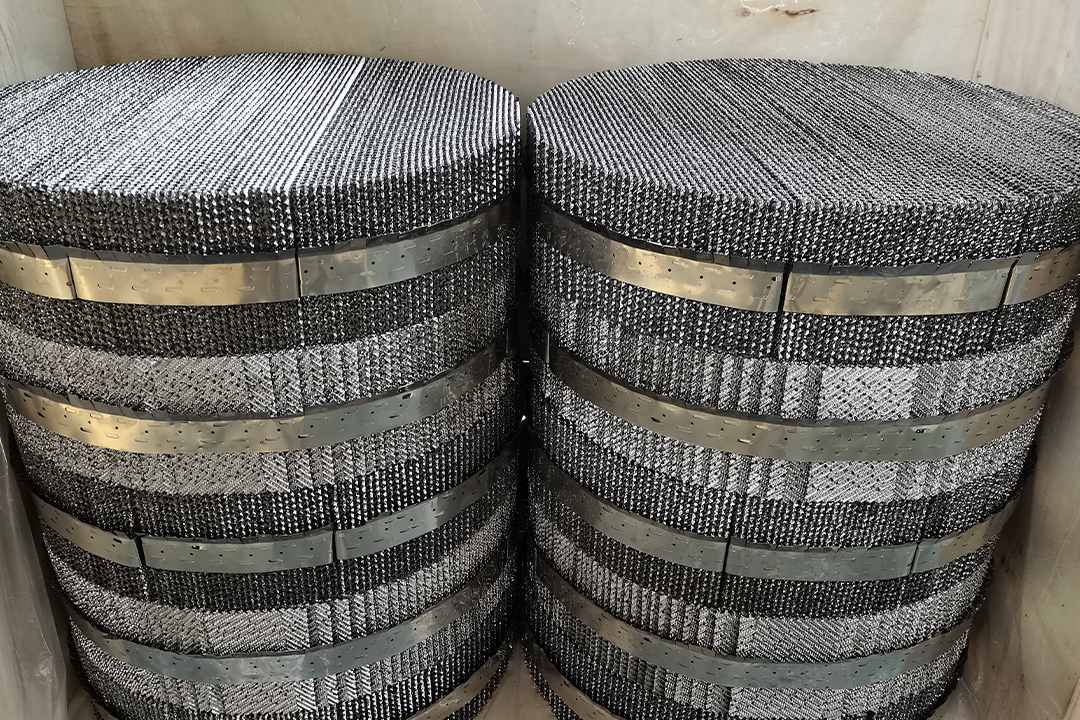

Dampf neigt dazu, sich entlang der Kolonnenwand zu kanalisieren. Ohne Wandabstreifer umgeht dieser Dampf die Stoffaustauschzone. Stellen Sie sicher, dass Ihre Verpackungskonstruktion segmentierte Wandabstreifer enthält, die den Dampf zurück in die Kanäle der Wellpappe leiten.

1. Modellauswahl: Für allgemeine Destillation und Absorption empfiehlt sich die 250Y (gutes Verhältnis von Effizienz und Kapazität). Für hochreine Trennungen, die eine höhere Anzahl theoretischer Trennstufen bei geringer Bauhöhe erfordern, ist die 500Y die richtige Wahl.
2. Materialauswahl: Für allgemeine Anwendungen verwenden Sie Edelstahl 304. Für saure Umgebungen empfiehlt sich Edelstahl 316L, für Hochtemperaturbehandlungen Edelstahl 410. Bei extremer Korrosion (z. B. durch Wasserstoffperoxid) ist Edelstahl 316L erforderlich.₂Bei S oder Chloriden sollten Sie Monel oder Titan in Betracht ziehen.
3. Oberflächenbehandlung: Für Flüssigkeiten mit niedriger Oberflächenspannung sollten perforierte oder strukturierte Folien angefordert werden, um die Flüssigkeitsverteilung und Benetzungseffizienz zu verbessern.
4. Maximale Betthöhe: Obwohl strukturierte Packungen in tiefen Schüttungen gute Ergebnisse liefern, sollten alle 6 Meter Packungshöhe Flüssigkeitsverteiler installiert werden, um Wandströmungseffekten entgegenzuwirken.

Optimieren Sie Ihre Kolonne mit speziell entwickelter, strukturierter Packung

FXSINO Wir liefern präzisionsgefertigte Metallstrukturpackungen (250Y, 350Y, 500Y) für Raffinerien und Chemieanlagen weltweit. Kontaktieren Sie unsere Ingenieure für eine hydraulische Analyse und ein Angebot.
