Hohlringdichtung aus Kunststoff | PP/PE-Riffelring aus Kunststoff für Kühl- und Absorptionstürme

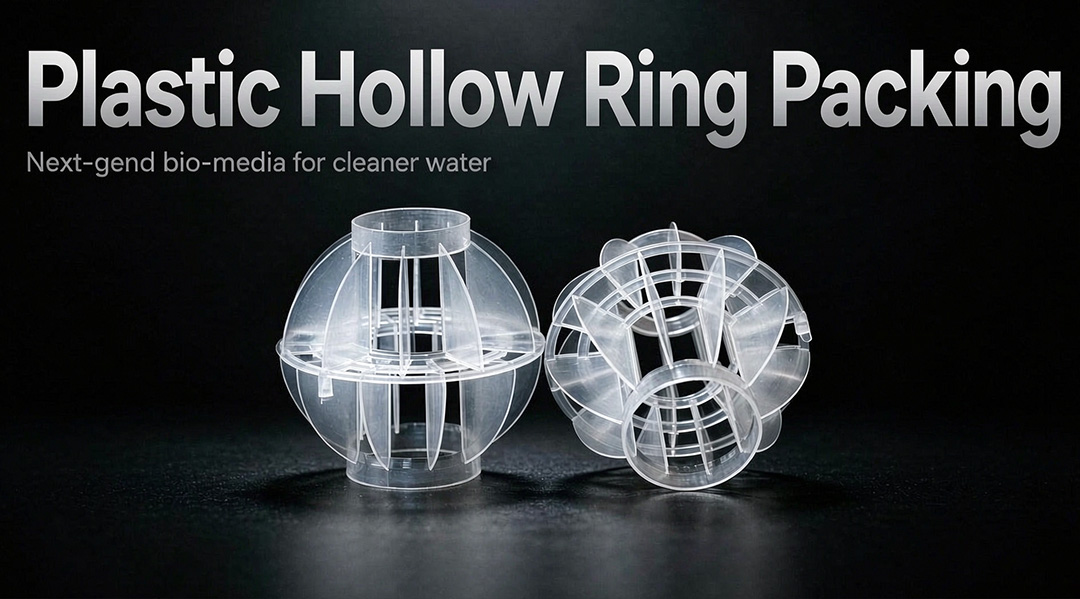

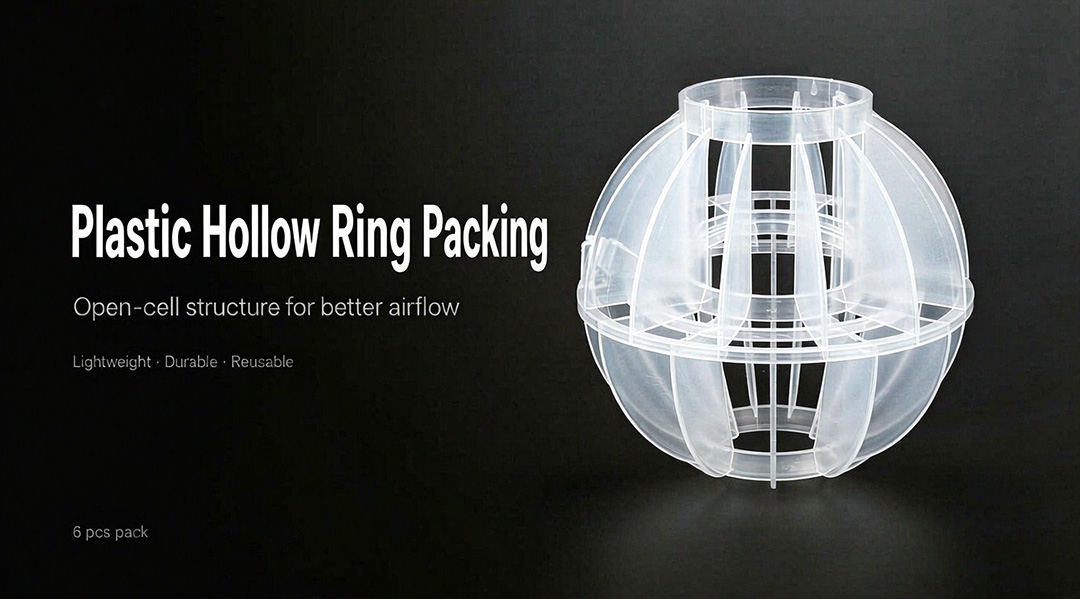

Kurzbeschreibung des Ingenieurs: Kunststoff-Hohlringpackungen (häufig auch Rippelringpackungen genannt) sind kostengünstige Schüttpackungen mit gewellter Außenwand und Hohlkern. Die Wellenstruktur erhöht die Oberflächenturbulenz, ohne das Hohlraumvolumen zu verringern, und ermöglicht so einen 15–20 % besseren Stoffaustausch als Standard-Raschig-Ringe bei halbem Druckverlust im Vergleich zu Vollsätteln. Hergestellt aus PP (Polypropylen) oder PE (Polyethylen), eignen sie sich hervorragend für Kühltürme, Wäscher und … allgemeiner Absorptionsdienst.

• • Wellblechwand: Erhöht die effektive benetzte Oberfläche um 20–30 % im Vergleich zu glatten Ringen gleicher Nenngröße.
• • Hohlkern: Gewährleistet einen geringen Widerstand gegen den Gasfluss – typischer Druckabfall < 80 Pa/m bei Betriebslast.
• • Leichtgewicht: PP-Dichte = 0,91 g/cm³ — Schüttbetten wiegen 60 % weniger als vergleichbare Keramikschüttbetten, wodurch die strukturelle Belastung des Turms reduziert wird.
• • Selbstausrichtung: Beim zufälligen Abladen werden die Ringe auf natürliche Weise so positioniert, dass Verschachtelungen minimiert werden (im Gegensatz zu glatten Raschig-Ringen, die dazu neigen, sich zu stapeln).

• • Kühltürme (Querstrom- und Gegenstromkühltürme): Schwarze PE-Riffelringe sind UV-beständig und für Wassertemperaturen von Raumtemperatur bis warm (bis zu 80 °C) geeignet. Das hohe Porenvolumen verhindert Verstopfungen durch Schwebstoffe in offenen Kreislaufsystemen. Die Betttiefe beträgt typischerweise 1,2–2,0 m.
• • Gasabsorption (SO₂, HCl, NH₃, CO₂): PP-Riffelringe eignen sich für heiße, korrosive Waschflüssigkeiten. Die geriffelte Oberfläche fördert die Verteilung dünner Flüssigkeitsfilme und verbessert so den Stofftransport. Die Schüttbetttiefe beträgt je nach gewünschter Abscheideleistung 2–4 m.
• • Strippen / Dampfdesorption: PP-Qualität ist für gesättigten Dampf bis zu 100 °C geeignet. Wird häufig in Abwasserstrippern zur VOC-Entfernung eingesetzt.
• • Biofilmreaktoren: Die geriffelte Oberfläche bietet im Vergleich zu glatten Ringen zusätzliche Verankerungspunkte für mikrobielles Wachstum. Sie wird in Tropfkörpern und MBBR-Hybridsystemen eingesetzt.

• Entlademethode: Die Ringe gleichmäßig über den Turmquerschnitt verteilen. Nicht aus großer Höhe (> 3 m) fallen lassen – eine Rutsche oder einen Schlauch verwenden, um ein Brechen der dünnwandigen PE-Ringe zu verhindern.
• Unterstützungsraster: Verwenden Sie ein Kamelhöcker-Stützgitter mit einer offenen Fläche von ≥ 80 %. Der Stegabstand muss ≤ 0,6 × Nennringgröße betragen (z. B. ≤ 15 mm für 25-mm-Ringe).
• Bettbegrenzer: Für Vakuum- oder Hochgeschwindigkeitsgasanwendungen installieren Sie einen Bettbegrenzer / Niederhalteplatte um ein Verflüssigen zu verhindern. Leichte PP/PE-Ringe neigen besonders zum Abheben.
• Abfindung: Kunststoffringe können sich nach der ersten Inbetriebnahme aufgrund von Verschachtelung und Kriechen um 2–5 % setzen. Geben Sie der Anfangsfüllmenge 3 % mehr Volumen hinzu.
• Flüssigkeitsverteilung: Entscheidend für eine gleichmäßige Benetzung. Verwenden Sie ein/e Flüssigkeitsverteiler mit ≥ 50 Tropfstellen pro m² für Größen von 25–38 mm; ≥ 25 Tropfstellen/m² für 50 mm und mehr.

F: Ripple-Ring oder Pall-Ring – welchen sollte ich wählen?

A: Pall-Ringe verfügen über innere Öffnungen (Finger), die den Kontakt der Innenfläche vergrößern und so einen etwas besseren Stoffaustausch (niedrigerer HETP) ermöglichen. Ripple-Ringe haben keine Öffnungen, sind daher einfacher herzustellen und kostengünstiger, wobei die gewellte Wand dennoch für eine gute Turbulenz sorgt. Pall-Ringe eignen sich für Destillation/Anwendungen mit kritischer Effizienz; Ripple-Ringe sind für Kühlung, grobe Absorption und kostensensible Projekte die richtige Wahl.

F: Kann ich PP-Riffelringe in einem Warmwasserkühlturm (> 80°C) verwenden?

A: PP-Materialien sind bis 100 °C dauerhaft temperaturbeständig und eignen sich daher für die meisten Warmwasseranwendungen (das Rücklaufwasser von Kühltürmen hat typischerweise eine Temperatur von 40–55 °C). Bei kurzzeitigen Temperaturspitzen über 100 °C in Ihrem Kühlturm empfehlen wir PVDF- oder PTFE-beschichtete Alternativen – kontaktieren Sie FXSINO für Hochtemperaturoptionen.

F: Wie viel wiegt ein Kubikmeter Rippelringpackung?

A: Die Schüttdichte hängt von Größe und Material ab. Bei 50-mm-PP-Riffelringen ist mit ca. 55–65 kg/m³ zu rechnen (einschließlich ca. 5 % Setzung). PE ist mit ca. 70–80 kg/m³ etwas schwerer. Das ist so gering, dass die meisten Türme keine strukturelle Verstärkung benötigen – im Gegensatz zu Keramikpackungen mit über 700 kg/m³.

Fordern Sie ein Angebot für Kunststoff an Hohlringpackung

FXSINO ist ein Hersteller von Turmpackungen und -einbauten – Kunststoff-Wellringen, PallringeTrägergitter und Flüssigkeitsverteiler. Kundenspezifische Größen, Materialien: PP/PE/PVDF, weltweiter Versand.

Nennen Sie uns bitte Ihren Turmdurchmesser, die Betttiefe, das Servicemedium (Kühlwasser, Säurewäsche etc.), die Betriebstemperatur und das bevorzugte Material (PP oder PE). Wir empfehlen Ihnen die passende Ringgröße, berechnen das Gesamtvolumen und erstellen Ihnen noch am selben Tag ein Angebot mit Lieferzeit. FXSINO bietet Komplettlösungen für Füllkörperkolonnen – von Stützgitter Und Bettbegrenzer Zu Flüssigkeitsverteiler.
