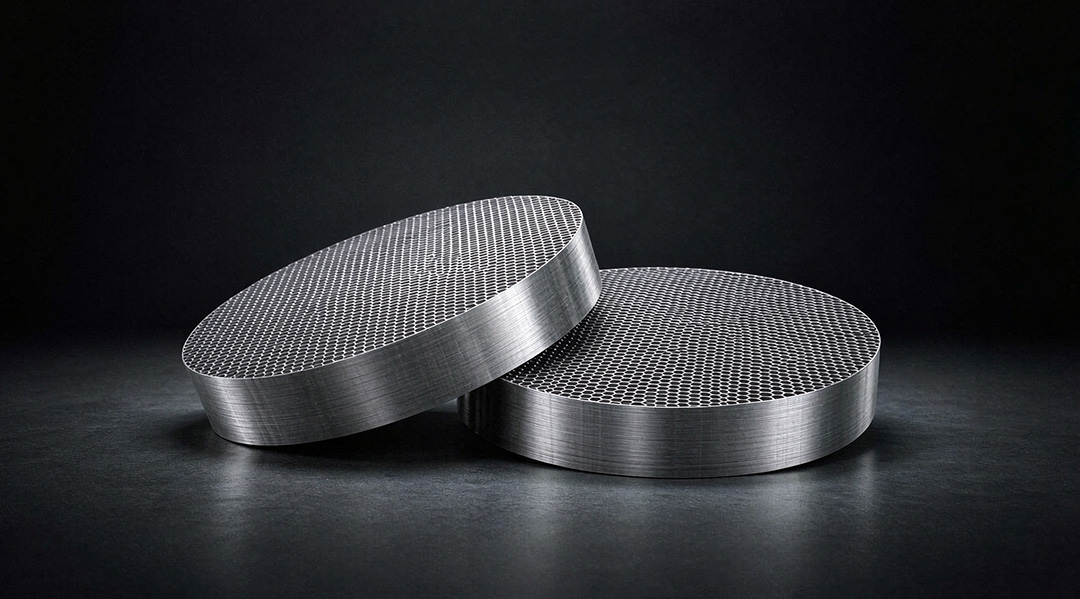

Abbildung 1: Packungsscheiben aus gewelltem Drahtgewebe (250Y & 500Y) – die effizienteste strukturierte Packung für die Präzisionsdestillation.
Kurzbeschreibung des Ingenieurs: Auch bekannt als Welldrahtgewebepackung (oder in manchen Märkten als „Ripple“-Packung), bietet die Metalldrahtgewebepackung den niedrigsten HETP-Wert aller Turmpackungen – bis zu 150 mm pro theoretischer Stufe. Sie ist die Standardwahl für Präzisionsdestillation, Isotopentrennung und wärmeempfindliche Vakuumanwendungen. Vergleichen Sie mit unseren Allgemeine strukturierte Packung für die Destillation für perforierte Plattenalternativen.
Strukturierte Verpackung aus Metalldrahtgewebe Sie besteht aus gewellten (Gaze-)Folien aus feinem Metalldraht, die zu zylindrischen Scheiben zusammengefügt sind, deren Durchmesser dem des Turms entspricht. Die Wellen verlaufen in abwechselnden Winkeln (typischerweise 45° beim Typ „Y“, 30° beim Typ „X“), wodurch ein sehr gleichmäßiges Netzwerk dreieckiger Strömungskanäle entsteht.
Im Gegensatz zu Lochblechpackungen (die aus gestanzten Metallblechen bestehen) verwendet Drahtgewebe gewebtes Gaze – wodurch sich die Oberfläche pro Volumeneinheit verdreifacht und eine hervorragende Kapillarbenetzung erzielt wird. Dies führt zu HETP-Werten von 150–400 mm, verglichen mit 400–600 mm bei Lochblechpackungen. Der Nachteil: eine geringere Flutkapazität (F-Faktor 1,5–2,5 Pa).0,5und höhere Kosten.

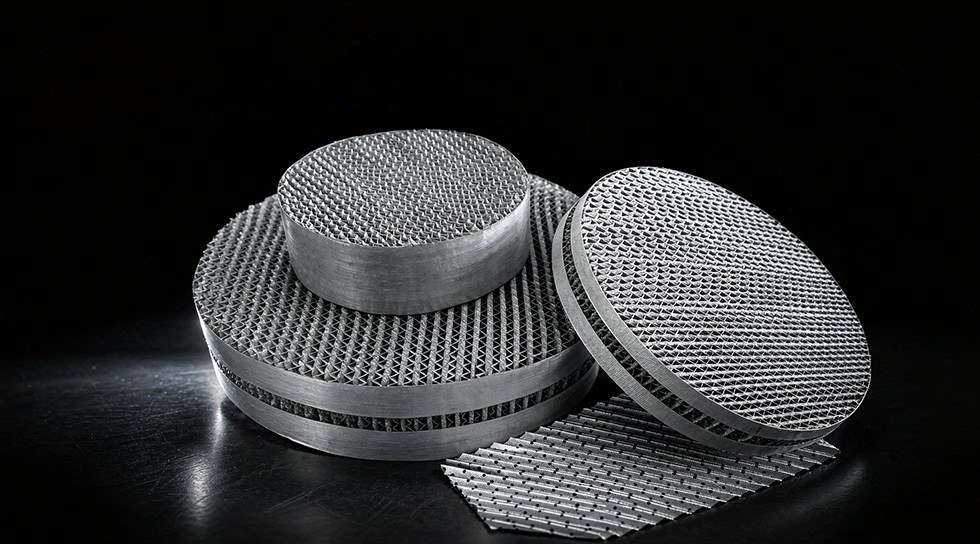

Abbildung 2: Gewebtes Drahtgewebe mit 45° Y-förmigen Wellen – die Mikrostruktur, die HETP bis hinunter zu 150 mm ermöglicht.
Alle nachfolgenden Daten sind branchenübliche Werte für Drahtgewebepackungen aus Edelstahl 304/316L. FXSINO fertigt nach Ihrem Turminnendurchmesser mit Segmenthöhen von 50–200 mm pro Scheibe.
| Modell | Oberfläche (m²/m³) | Hohlraumanteil (%) | Typischer HETP (mm) | ΔP (kPa/Stufe) | F-Faktor (Pa0,5) |
|---|---|---|---|---|---|
| 250Y | 250 | 95,0 | 250–400 | 0,2–0,3 | 2,0–2,5 |
| 350Y | 350 | 93,0 | 180–280 | 0,15–0,25 | 1,8–2,3 |
| 500Y | 500 | 90,0 | 120–200 | 0,1–0,2 | 1,5–2,0 |
| 700Y | 700 | 85,0 | 80–150 | 0,08–0,15 | 1,2–1,8 |
Die Daten stammen aus branchenüblichen Datenblättern für Drahtgitterpackungen. HETP und ΔP variieren mit der Flüssigkeits-/Dampfbelastung. Vor der Veröffentlichung durch die FXSINO-Messwerte ersetzen.
Drahtgewebepackungen sind in einer Vielzahl von Metallen erhältlich. Die Auswahl erfolgt nach denselben Korrosionskriterien wie bei anderen Turmeinbauten – siehe unsere Leitfaden für strukturierte Verpackungen 304 vs. 316L für detaillierte Schwellenwerte:
| Material | Korrosionsbeständigkeit | Maximale Temperatur | Beste Anwendungen | Relative Kosten |
|---|---|---|---|---|
| SS304 | Gut (chloridfrei) | 450 °C | Organische Stoffe, Lösungsmittel, nicht korrosive Fraktionen | Ausgangswert |
| SS316L | Ausgezeichnet (chloridbeständig) | 450 °C | Pharmazeutika, chlorierte Lösungsmittel, saure Präparate | +15–25 % |
| Kupfer / Messing | Gut (nicht oxidierend) | 200 °C | Lösungsmittelrückgewinnung, antistatischer Service | +20–30% |
| Nickel / Monel | Ausgezeichnet (ätzend, HF) | 500 °C | Ätzdestillation, Fluorchemikalien | +100–150 % |
| Hastelloy C-276 | Superior (starke Säure/Chlorid) | 650 °C | HCl, Cl2, stark korrosivem Service | +200–300 % |

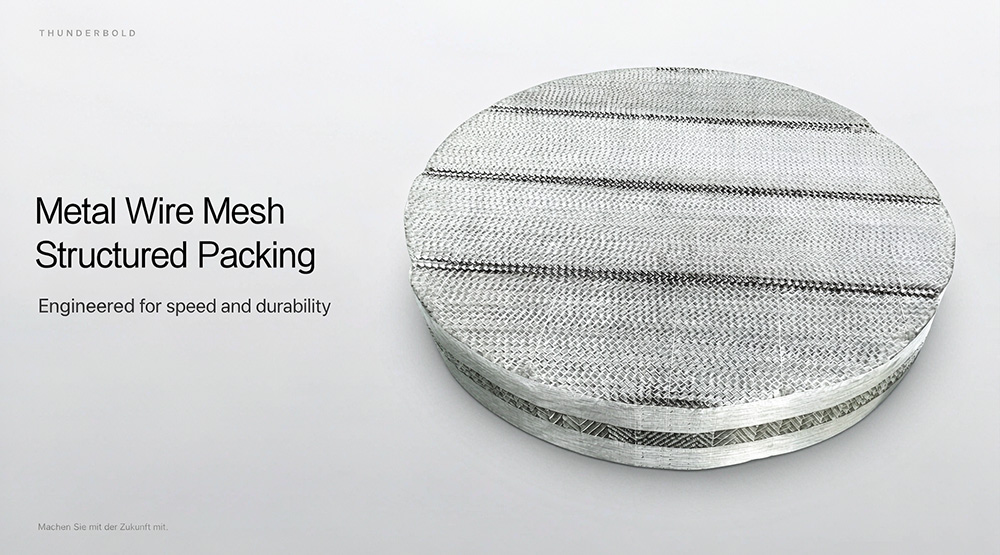

Abbildung 3: Drahtgewebescheiben aus SS304 (links) vs. SS316L (rechts) – beide bieten die gleiche Effizienz; 316L bietet zusätzlich Chloridbeständigkeit.
| Faktor | Drahtgeflecht (Diese Seite) | Lochplatte (Destillationsseite) |
|---|---|---|
| HETP | 150–400 mm (ausgezeichnet) | 400–600 mm (gut) |
| Hochwasserkapazität | Niedrig (F 1,5–2,5) | Hoch (F 2,5–3,5) |
| Kosten pro m³ | Höher (gewebter Gaze) | Unteres (gestempeltes Blatt) |
| Am besten geeignet für | Präzisionstrennung, Vakuum, wärmeempfindlich | Hochdurchsatzabsorption, allgemeine Destillation |

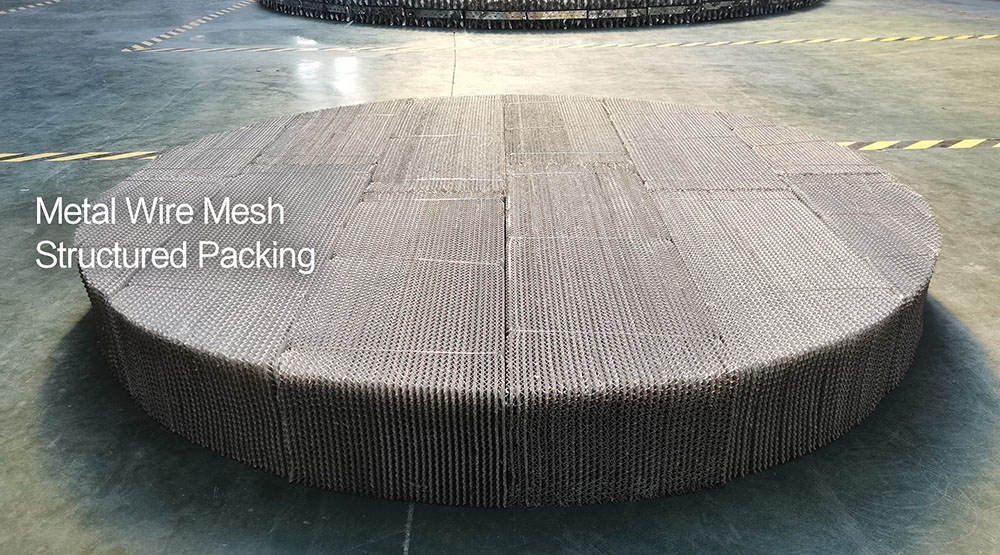

Abbildung 4: 500Y-Drahtgewebescheiben, die in einer Vakuumdestillationskolonne mit 0,8 m Innendurchmesser gestapelt sind Flüssigkeitssammler und -verteiler zwischen Abschnitten.
F: Worin besteht der Unterschied zwischen Drahtgitter- und Lochblechpackungen?
A: Drahtgewebe (Gaze) besteht aus gewebten Filamenten und erreicht einen HETP-Wert von nur 150 mm – ideal für Präzisions-/Vakuumanwendungen. Lochblech besteht aus gestanzten Platten, bietet die doppelte Flutkapazität, jedoch einen HETP-Wert von 400–600 mm. Die vollständige Vergleichstabelle finden Sie in Abschnitt 4.
F: Kann Drahtgitterpackung per CIP-Reinigung (Cleaning In Place) gereinigt werden?
A: Ja, aber mit Vorsicht. Das feine Siebgewebe fängt Partikel leichter auf als Plattenpackungen. Verwenden Sie Sprühkugeln mit niedrigem Druck (2–3 bar) und prüfen Sie die Entleerung. Bei Polymerablagerungen ist ein chemisches Einweichen (NaOH oder lösungsmittelbasiert) der mechanischen Reinigung vorzuziehen.
F: Wie lange ist die Lieferzeit für Sonderanfertigungen?
A: Standardmäßig sind 250Y/500Y-Rohre aus Edelstahl 304/316L innerhalb von 10–15 Tagen lieferbar. Sonderlegierungen (Hastelloy, Titan) oder spezielle Wellenwinkel (X-Profil) benötigen 25–35 Tage. Mindestbestellmenge: 0,5 m³. Bitte kontaktieren Sie uns mit Angabe der Turm-ID, der Betthöhe und der Prozessbedingungen.
Bitte senden Sie uns Ihren Turmdurchmesser, die Schüttbetthöhe, den Betriebsdruck (insbesondere bei Vakuum) und die Fluidzusammensetzung. Wir ermitteln das optimale Modell (250Y/350Y/500Y/700Y), empfehlen die passende Materialgüte und liefern das entsprechende Material. Stützgitter, Flüssigkeitsverteiler, Und Bettbegrenzer für ein komplettes Turmpaket.
