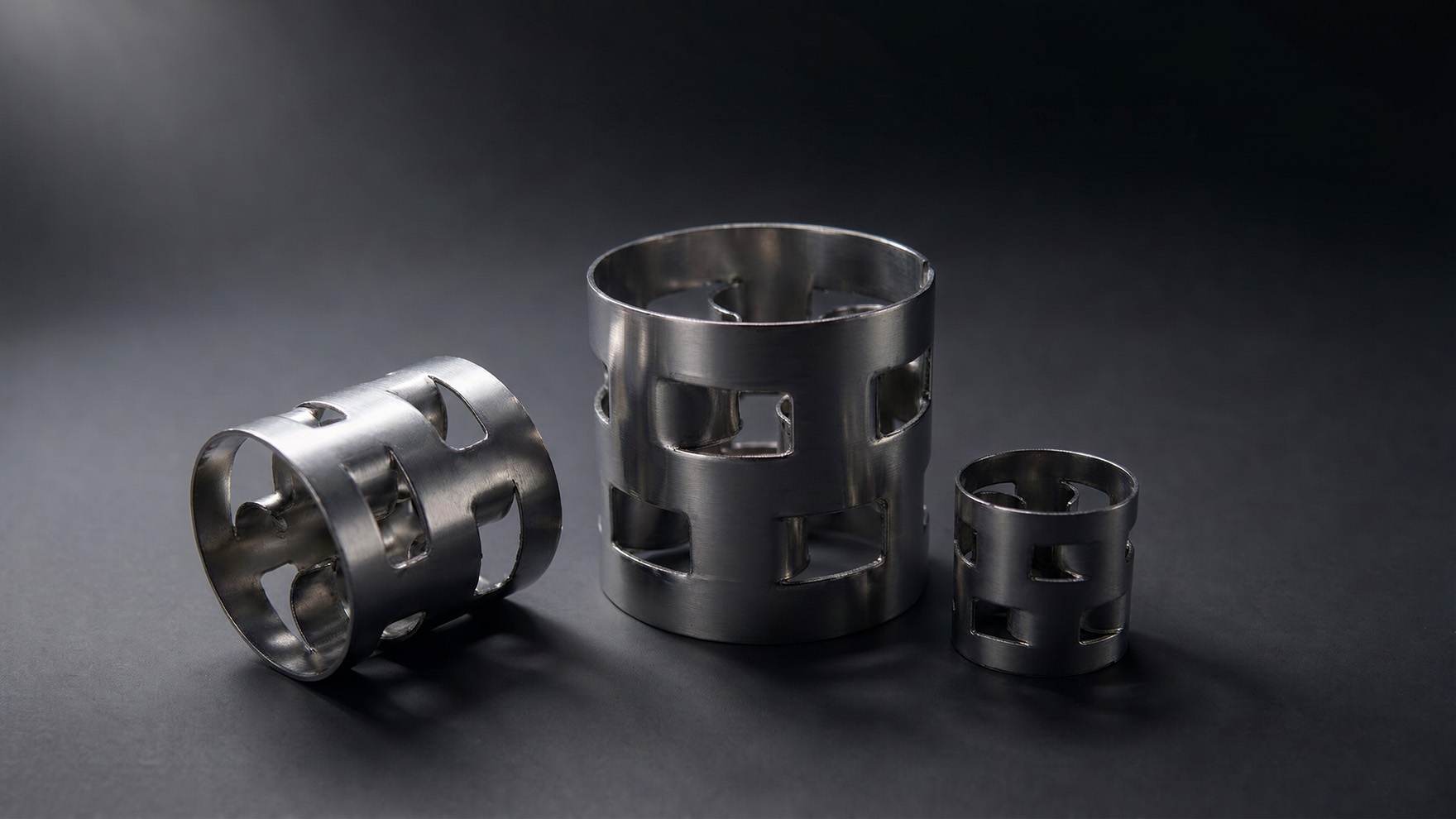

Abbildung 1: Pall-Ringe aus Edelstahl 304 (glänzend) und 316L (matt) – die beiden am häufigsten verwendeten Werkstoffe für den Einsatz in korrosiven Kühltürmen.
Käuferbriefing: Pall-Ringe aus Metall bieten das beste Verhältnis von Stoffaustauscheffizienz, mechanischer Festigkeit und Kosten aller Schüttpackungen. Die Güteklasse 304 eignet sich für allgemeine Anwendungen ohne Chloride; 316L ist die Standardwahl für chloridhaltige, saure oder pharmazeutische Anwendungen. Nachfolgend finden Sie die vollständigen Spezifikationen, die Kriterien für die Materialauswahl und die Preisfaktoren pro Kubikmeter – damit Sie vor der Anforderung eines Angebots genau kalkulieren können.
Metall-Pall-Ringe sind die Arbeitspferde der Schüttung in Gastürmen – sie wurden aus dem Raschig-Ring entwickelt, indem zwei Reihen von Fenstern in die Zylinderwand gestanzt und die entstehenden Laschen nach innen gebogen wurden. Dadurch entstehen innere Benetzungsflächen und offene Gaswege, wodurch die starke Kanalbildung und der hohe Druckverlust von einfachen Zylindern vermieden werden.
Sie werden aus Edelstahlband (304 oder 316L) gestanzt und vereinen hohe mechanische Festigkeit (für Tiefen bis zu 6 m ohne Zwischenstützen), Temperaturbeständigkeit bis 450 °C und Korrosionsbeständigkeit in einem breiten Spektrum wässriger und organischer Medien. Für detailliertere technische Informationen siehe unsere Spezifikationsseite für Edelstahl-Metall-Pallringe.

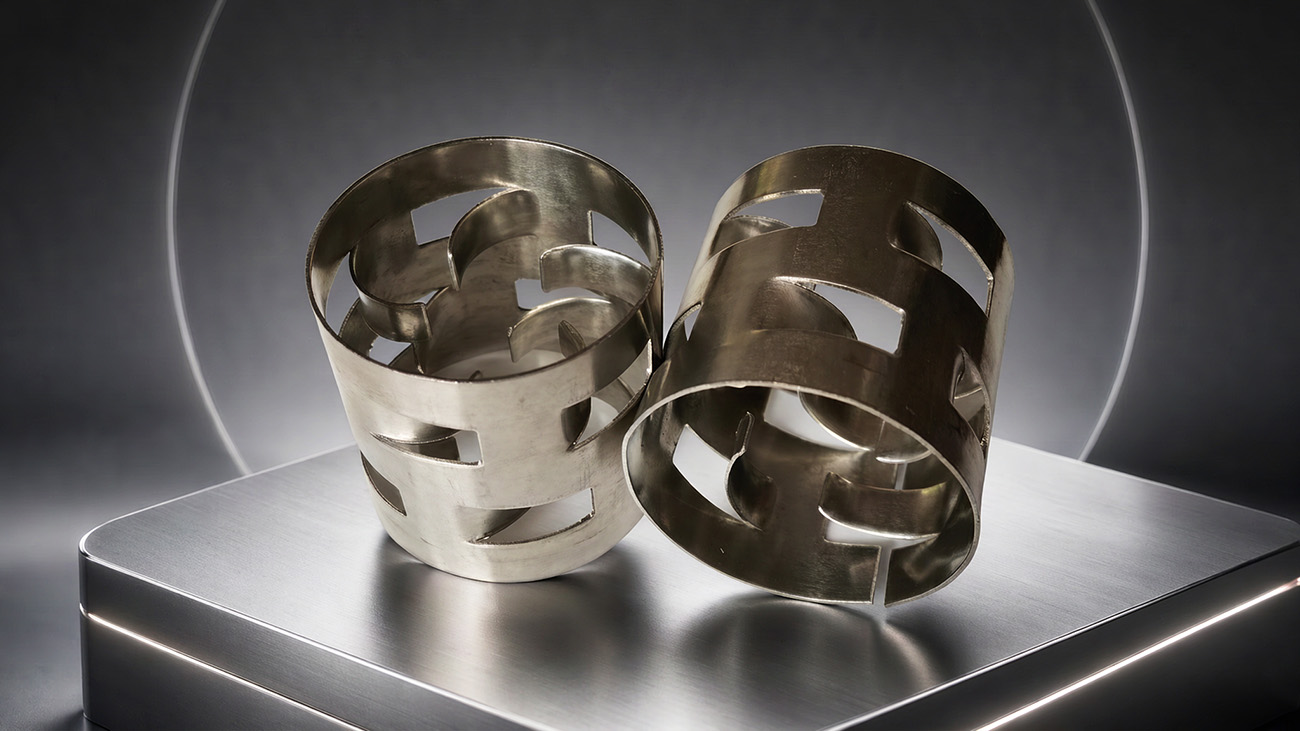

Abbildung 2: Gelochte Fenster und nach innen gebogene Finger – die geometrischen Merkmale, die Pall-Ringen einen um 30–50 % besseren Stoffaustausch als Raschig-Ringen verleihen.
Alle Maße in mm. Die Daten gelten für die Werkstoffgüten 304 und 316L (die Wandstärke kann je nach Hersteller leicht variieren):
| Größe D×H×T (mm) | Oberfläche (m²/m³) | Hohlraumanteil (%) | Stückzahl (Stück/m³) | Schüttdichte (kg/m³) | Typisches ΔP (Pa/m) |
|---|---|---|---|---|---|
| 16 × 16 × 0,3 | 330–360 | 96,0–96,5 | 214.000 | 360–380 | 400–550 |
| 25 × 25 × 0,5 | 210–220 | 94,5–95,5 | 51.900 | 310–340 | 250–400 |
| 38 × 38 × 0,6 | 140–146 | 95,0–96,0 | 13.800 | 280–310 | 180–300 |
| 50 × 50 × 0,8 | 105–109 | 94,5–95,5 | 6.500 | 240–270 | 120–200 |
| 76 × 76 × 1,0 | 70–74 | 95,0–96,0 | 1.830 | 220–250 | 80–150 |
Die Daten stammen aus branchenüblichen Datenblättern für Pall-Ringe aus Edelstahl. Die angegebene Schüttdichte bezieht sich auf die Güteklasse 304; 316L ist ca. 2 % schwerer. Sondergrößen (10/13/89/100 mm) und Wandstärken sind auf Anfrage erhältlich.
Die Wahl zwischen 304 und 316L ist der wichtigste Preisfaktor. Der Unterschied liegt nicht nur in den Materialkosten, sondern auch in der Lebensdauer, dem Ausfallrisiko und dem Korrosionsschutz. Siehe unsere Leitfaden für strukturierte Verpackungen 304 vs. 316L für vollständige Korrosionsschwellenwertdaten.
| Faktor | Edelstahl 304 | Edelstahl 316L |
|---|---|---|
| Cr / Ni / Mo | 18 % Cr / 8 % Ni / 0 % Mo | 16 % Cr / 10 % Ni / 2–3 % Mo |
| PREN (Pitting Index) | 18–20 | 24–26 |
| Chloridbeständigkeit | ≤ 50 ppm (kalt, neutral) | ≤ 200 ppm (kalt), ≤ 100 ppm (heiß) |
| Maximale Temperatur | 450 °C (kontinuierlich) | 450 °C (kontinuierlich) |
| Relativer Preis (pro m³) | Basiswert (1.200–1.800 $) | +15–25 % Prämie (2.500–4.000 $) |
| Am besten geeignet für | Frischwasser, organische Stoffe, chlorfreie Säuren, Lösungsmittel | Meerwasser, chlorierte Lösungsmittel, HCl/Cl2 Schrubben, Pharma |
Abbildung 3: 304 (glänzend, links) vs. 316L (matt, rechts) – der visuelle Unterschied ist gering; die Korrosionsbeständigkeit ist es nicht.
Abbildung 4: 38 mm 304 Pall-Ringe, die in eine Destillationskolonne mit 1,2 m Innendurchmesser geladen sind Kamelhöcker-Stützgitter.
F: Wie viel mehr kostet 316L im Vergleich zu 304 bei gleicher Größe?
A: Typischerweise ein Aufpreis von 15–25 %, bedingt durch den Molybdängehalt (2–3 %) und die geringere Ausbeute im Walzwerk. Bei einer Bestellung von 10 m³ Ringen mit 50 mm Durchmesser beträgt der Unterschied etwa 3.000–5.000 US-Dollar – oft weniger als ein einziger Tag ungeplanter Ausfallzeit aufgrund von Spannungsrisskorrosion durch Chloride.
F: Kann ich 304 und 316L im selben Turm mischen?
A: Nicht empfohlen. Galvanische Verbindungen zwischen verschiedenen Werkstoffsorten in leitfähigen wässrigen Medien beschleunigen die Korrosion der 304-Abschnitte. Verwenden Sie durchgehend nur eine Werkstoffsorte oder trennen Sie die Bereiche durch eine nichtleitende Barriere (z. B. eine Keramikringschicht).
F: Wie hoch ist Ihre Mindestbestellmenge und wie lange ist die übliche Lieferzeit?
A: Die Mindestbestellmenge beträgt 1 m³ (gemischte Größen möglich). Standardgrößen (25/38/50 mm in 304/316L) sind innerhalb von 7–10 Tagen lieferbar. Sondergrößen, Speziallegierungen oder Passivierung verlängern die Lieferzeit um 15–25 Tage. Für ein verbindliches Angebot kontaktieren Sie uns bitte mit Ihrer Turm-ID, Betthöhe und den Betriebsbedingungen.
Senden Sie uns bitte Ihren Turmdurchmesser, die Betthöhe, die Betriebstemperatur und die Zusammensetzung des Prozessfluids (insbesondere die Chloridkonzentration). Wir empfehlen Ihnen Edelstahl 304 oder 316L, berechnen die exakte Menge in m³ und erstellen Ihnen innerhalb von 24 Stunden ein verbindliches Angebot. FXSINO liefert Pall-Ringe aus Edelstahl in allen Standardgrößen inklusive Materialprüfzeugnis, Maßangaben und passenden Ringen. Stützgitter, Flüssigkeitsverteiler, Und Bettbegrenzer für komplette Turmpakete.
Kontaktieren Sie FXSINO: jackieqiu9202@gmail.com | +86 18507999558
