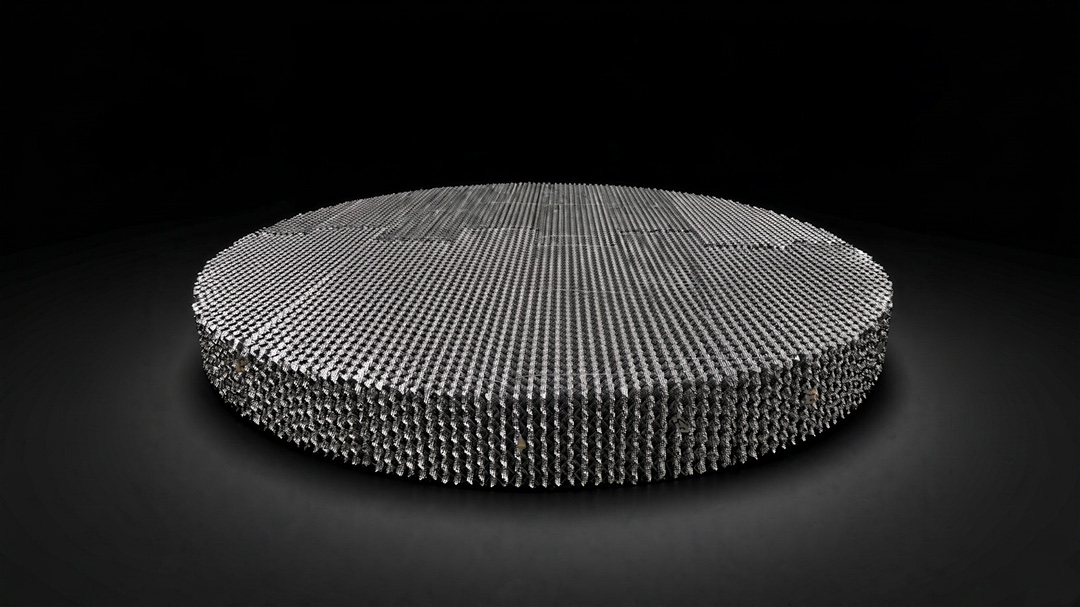

Abbildung 1: Strukturierte Packungselemente (Wellblech), bereit für den Einbau in die Destillationskolonne.
Technischer Kurzbericht: Wenn Ihre Destillationskolonne einen HETP-Wert unter 400 mm und einen Druckabfall unter 0,2 kPa pro theoretischer Stufe erfordert, stößt eine Schüttpackung an ihre Grenzen. Strukturierte Packungen mit gewellten Blechen im Winkel von 45° (Y-Typ) oder 30° (X-Typ) gewährleisten einen vorhersagbaren Stoffaustausch, eine gleichmäßige Flüssigkeitsverteilung und den niedrigsten Druckabfall pro Stufe aller Kolonneneinbauten – entscheidend für die Vakuumdestillation, wo jeder Millibar Druckverlust die Trenneffizienz beeinträchtigt.
Strukturierte Verpackung Strukturierte Packungen sind eine Art von Turmpackung, die durch die Anordnung von Wellblechen, Drahtgewebe oder Lochplatten in einer hochgeordneten, geometrisch fixierten Struktur hergestellt wird. Im Gegensatz zu ungeordneten Packungen (Pall-Ringe, Sättel), bei denen sich die einzelnen Teile unvorhersehbar absetzen, erzeugt strukturierte Packungen gleichmäßige, parallele Strömungskanäle, die Kanalbildung verhindern und einen gleichmäßigen Stoffaustausch über den gesamten Turmquerschnitt gewährleisten.
Jedes Packungselement ist typischerweise 100–300 mm hoch und weist Wellen auf, die in einem festen Winkel zur Vertikalachse verlaufen. Die Elemente sind in der Kolonne vertikal gestapelt, wobei die Schichtorientierungen abwechselnd sind (üblicherweise eine 90°-Drehung zwischen den Schichten), um eine radiale Durchmischung der Dampf- und Flüssigphase zu fördern.

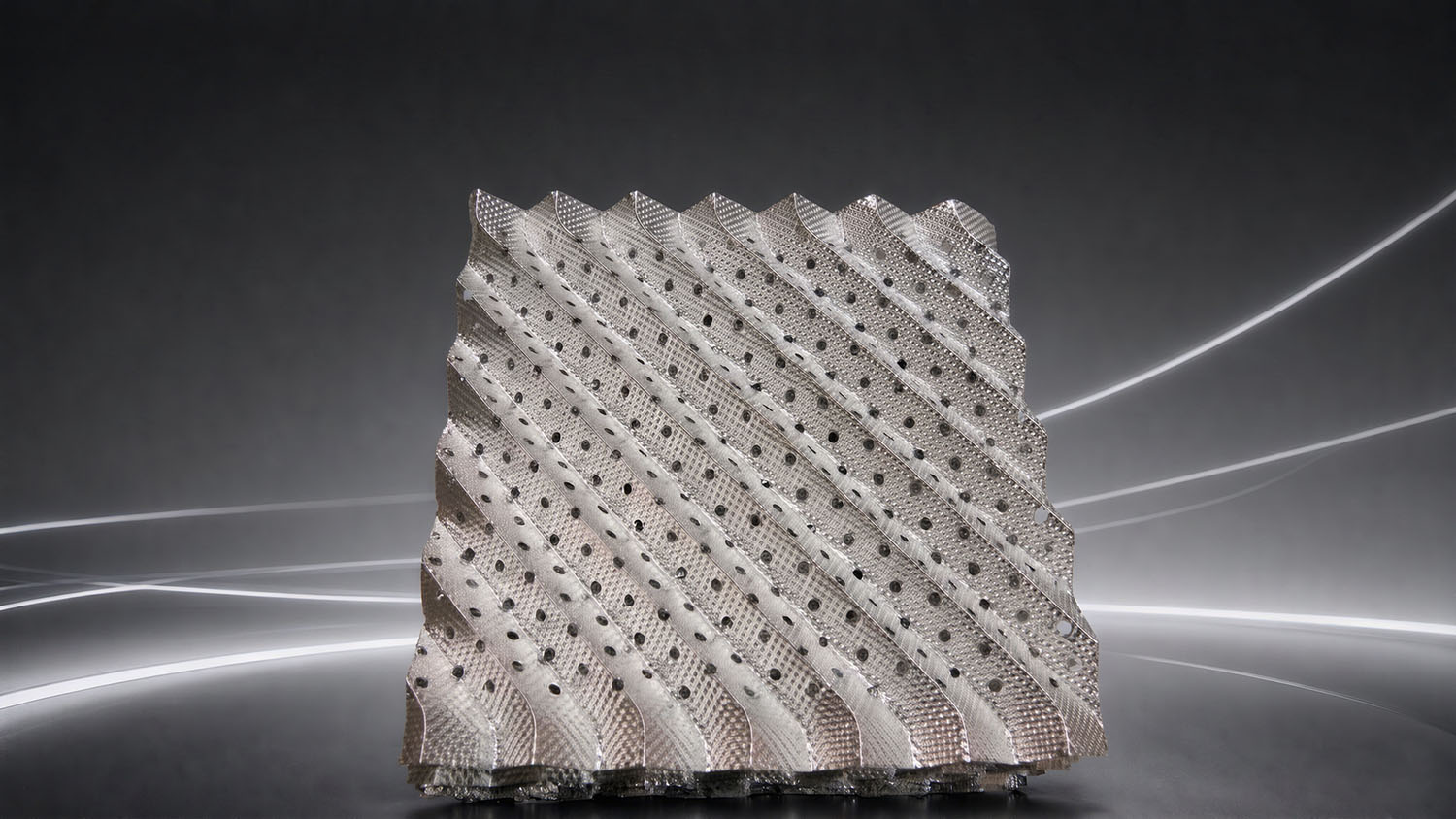

Abbildung 2: Wellblechstruktur mit 45° Y-förmigem Winkel – gleichmäßige Strömungskanäle verhindern Kanalbildung.
Der Wellenwinkel bestimmt das Verhältnis zwischen Kapazität und Effizienz:
| Parameter | X-Typ (30°) | Y-Typ (45°) |
|---|---|---|
| Wellenwinkel | 30° von der Vertikalen | 45° zur Vertikalen |
| Gaskapazität | Höher (geringerer Strömungswiderstand) | Mäßig |
| Stoffaustauscheffizienz | Mäßig | Höher (längerer Kontaktweg) |
| Druckabfall | Untere | Mäßig |
| Am besten geeignet für | Hochdurchsatz-Niederdruckdestillation | Hochreine Trennung, Vakuumdestillation |
Nomenklatur: Eine Packung vom Typ „250Y“ hat eine Oberfläche von 250 m²/m³ und eine Wellenform von 45°. Eine Packung vom Typ „250X“ verwendet eine Wellenform von 30°. Die Y-Form ist der Industriestandard für Destillationsanlagen.
Das numerische Präfix bezeichnet die spezifische Oberfläche in m²/m³. Größere Oberfläche bedeutet mehr Stoffaustausch pro Meter, aber auch einen höheren Druckverlust und eine geringere Kapazität.
| Modell | Oberfläche (m²/m³) | Hohlraumanteil (%) | Typischer HETP (mm) | ΔP (Pa/m) | F-Faktor-Grenze |
|---|---|---|---|---|---|
| 250Y | 250 | 97–98 | 350–500 | 150–250 | 2,8–3,2 |
| 350Y | 350 | 95–96 | 300–400 | 200–350 | 2.4–2.8 |
| 500Y | 500 | 93–94 | 200–300 | 300–500 | 2,0–2,4 |
| 700Y | 700 | 90–92 | 150–250 | 500–800 | 1,5–2,0 |
Die Daten basieren auf branchenüblichen Spezifikationen. HETP und ΔP variieren mit dem Betriebsdruck, der Flüssigkeitslast und den physikalischen Eigenschaften des Systems. Bei Drahtgewebevarianten (z. B. 500Y-WG) kann der HETP-Wert um 20–30 % niedriger sein. Siehe unsere Metallstrukturierte Packung 500Y/700Y Tieftauchgang für Details aus Gaze.
Die Destillation erfordert Hitze, Druck und oft korrosive Einsatzstoffe. Die Materialauswahl folgt der gleichen Logik hinsichtlich Chlorid-/Schwefelgehalt und Temperatur wie bei anderen Kolonneneinbauten – siehe unsere Leitfaden für strukturierte Verpackungen 304 vs. 316L für vollständige Korrosionsschwellenwerte:
| Material | Maximale Temperatur | Korrosionsbeständigkeit | Typische Destillationsanwendung |
|---|---|---|---|
| SS304 | 450 °C | Allgemein (ohne Chloride) | Kohlenwasserstofffraktionierung, Lösungsmittel |
| SS316L | 450 °C | Chloride ≤ 200 ppm | Pharmazeutische, feinchemische, chlorierte Lösungsmittel |
| Doppelhaushälfte 2205 | 300 °C | Chloride > 200 ppm, hohe Konzentration | Meerwasserentnahme, Hochspannungstürme |
| Titan (Gr2) | 300 °C | Ausnahme (Chloride, Cl2) | Chloralkali, HCl, TiCl4 Destillation |

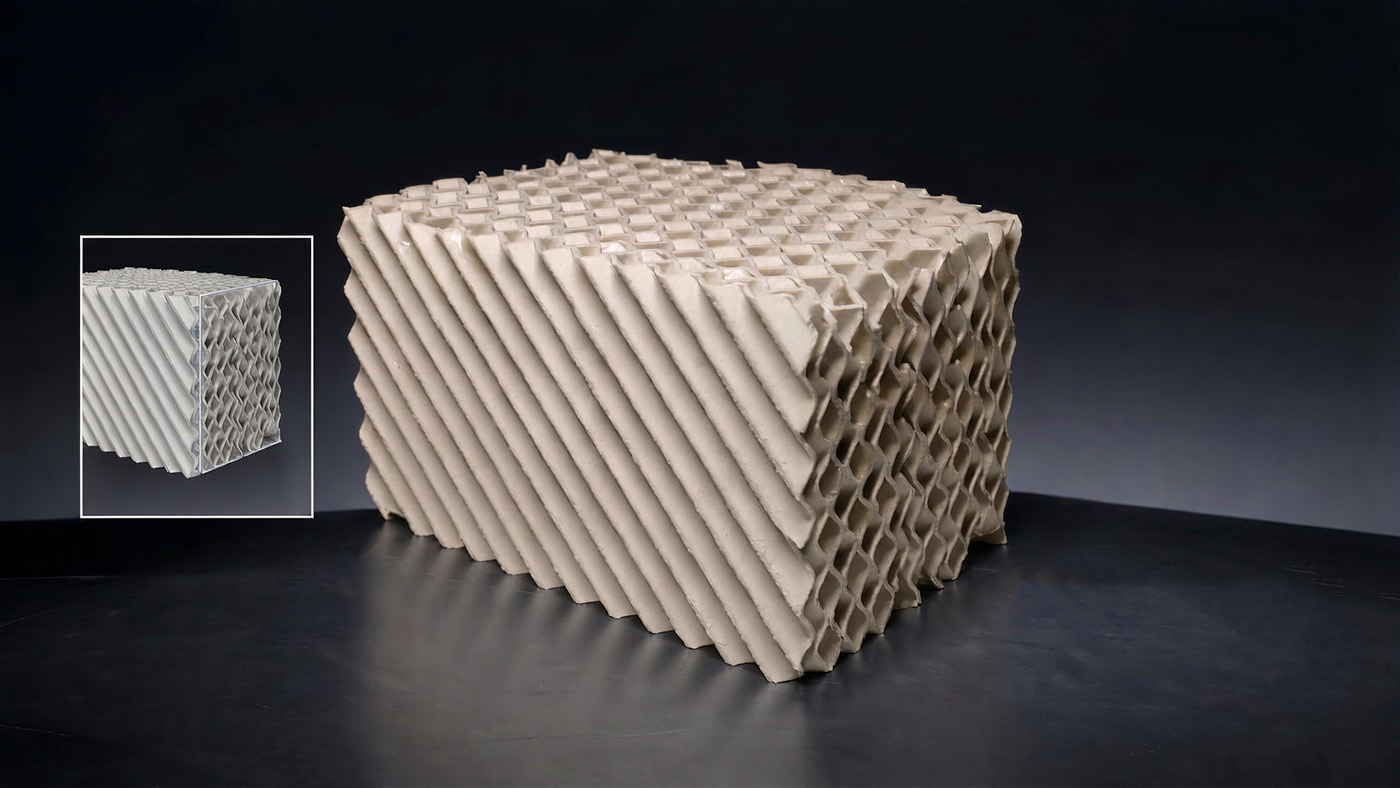

Abbildung 3: Materialauswahl – SS304 (glänzend), SS316L (matt), Duplex 2205 und Titan für aggressive Destillation.

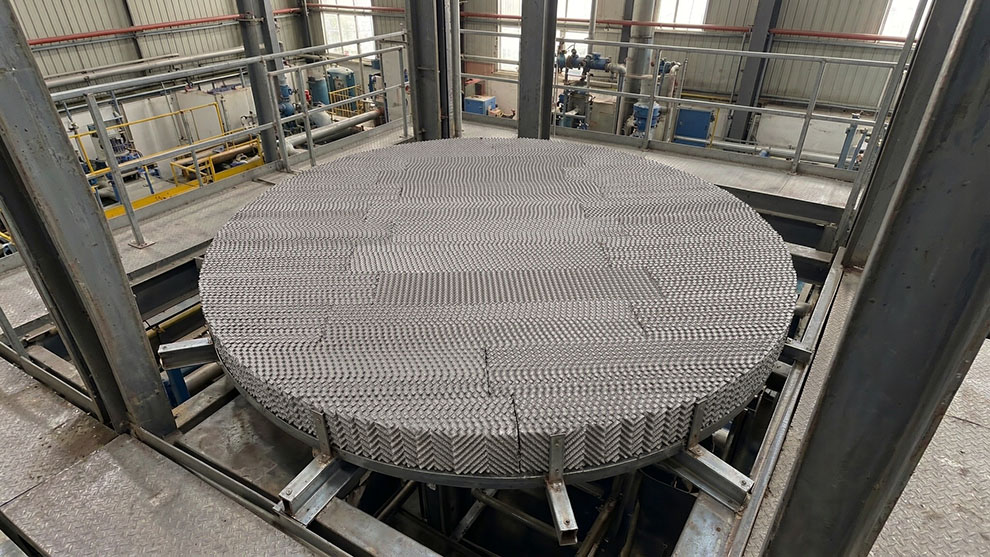

Abbildung 4: Strukturierte Packungssektion in einer Destillationskolonne mit Flüssigkeitsverteiler oben.
| Faktor | Strukturierte Verpackung | Zufällige Packung | Tabletts |
|---|---|---|---|
| HETP | 150–400 mm | 500–800 mm | 450–600 mm/Schale |
| ΔP pro Stufe | 0,1–0,5 kPa | 0,3–0,8 kPa | 0,5–1,5 kPa |
| Kapazität (F-Faktor) | 1,5–3,2 | 1,0–2,5 | 1,5–2,5 |
| Absenkverhältnis | 30–40 % | 50% | 70–80 % |
| Installationskosten | Hohe Präzision erforderlich | Niedrig (Kippfüllung) | Hoch (Schubladenmontage) |
| Am besten geeignet für | Vakuum, hohe Reinheit, niedriger ΔP | Allgemeine Absorption, korrosive Anwendung | Hochleistungsfähiger Fouling-Service |
F: Welches Modell sollte ich für die Vakuumdestillation bei 10 mbar wählen?
A: Für Vakuumanwendungen unter 50 mbar werden 500Y oder 700Y empfohlen. Die größere Oberfläche kompensiert die geringe Gasdichte, und der niedrige Druckabfall pro Stufe gewährleistet eine optimale Produktreinheit. Drahtgewebevarianten (500Y-WG) bieten, sofern das Budget es zulässt, eine um 20–30 % bessere HETP.
F: Kann ich eine bestehende Bodenkolonne mit strukturierter Packung nachrüsten?
A: Ja. Durch den Austausch der Böden gegen eine strukturierte Packung lässt sich die Kapazität in der Regel um 20–40 % steigern und der Druckunterschied (ΔP) um 50–70 % reduzieren. Sie benötigen ein neues Stützgitter, einen Flüssigkeitsverteiler und einen Bettbegrenzer. Kontaktieren Sie uns für eine Machbarkeitsstudie zur Nachrüstung.
F: Wie kann ich eine ungleichmäßige Verteilung in strukturierten Verpackungen verhindern?
A: Verwenden Sie einen hochwertigen Flüssigkeitsverteiler mit ≥ 80 Bewässerungspunkten pro m² und gleichmäßiger Durchflussverteilung (± 5 %). Bei Beeten mit einer Höhe von mehr als 4–6 m installieren Sie Sammler und Wiederverteiler in mittleren Höhen. Jedes Packungselement auf ± 1° ausrichten.
FXSINO fertigt strukturierte Verpackungen aus Wellblech und Drahtgewebe in allen Standardausführungen (250Y/350Y/500Y/700Y) und Materialien (SS304, SS316L, Duplex 2205, Titan, Hastelloy). Jedes Element wird lasergeschnitten und CNC-gebogen, um höchste Maßgenauigkeit zu gewährleisten. Wir liefern komplette Turmsysteme inklusive Stützgitter, Flüssigkeitsverteiler, Und BettbegrenzerSenden Sie uns Ihre Säulen-ID, den Betriebsdruck und die Trennspezifikationen für eine maßgeschneiderte Empfehlung.
