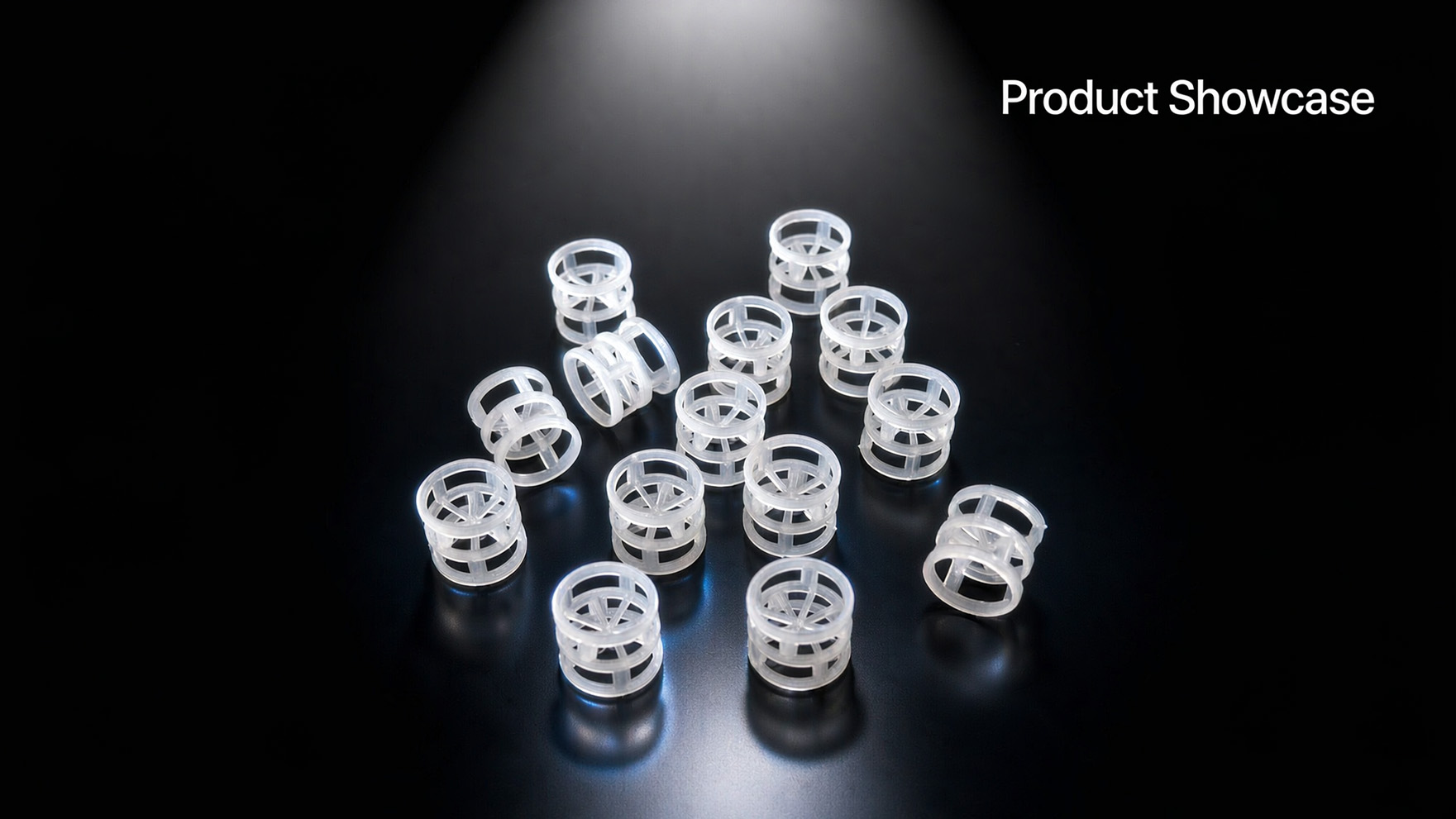

Abbildung 1: Kunststoff-Pallringe – Varianten aus PP, RPP, CPVC und PVDF für die Absorption und Scheuerung in korrosiven Medien.
Technischer Kurzbericht: Wenn Ihr Turm unter 100 °C betrieben wird und korrosive wässrige Ströme fördert, sind Metallpackungen überdimensioniert – und würden ohnehin korrodieren. Kunststoff-Pallringe aus PP, RPP, CPVC und PVDF bieten Hohlraumanteile von über 90 %, geringen Druckverlust und vollständige Korrosionsbeständigkeit zu einem Bruchteil der Kosten. Hier finden Sie die vollständigen Spezifikationen.
Der Pall-Ring ist die weltweit am häufigsten verwendete Schüttung für Schütttürme. Er entwickelte sich aus dem Raschig-Ring: Bei gleichbleibender zylindrischer Form (Höhe gleich Durchmesser) wird seine Wand mit zwei Reihen von Öffnungen versehen, deren Laschen zur Mitte hin nach innen gebogen sind. Diese einfache geometrische Änderung bewirkt eine deutliche Leistungssteigerung – die Öffnungen schaffen innere Benetzungsflächen und offene Gaswege, die die starke Kanalbildung und den hohen Druckverlust, die herkömmliche Raschig-Ringe plagen, eliminieren.
Bei der Herstellung aus Thermoplasten (PP, RPP, PVC, CPVC, PVDF) wird der Pallring zu einer leichten, korrosionsbeständigen und wirtschaftlichen Schüttung, die sich für die Absorption, das Waschen, Kühlen und Strippen von nicht oxidierenden korrosiven Flüssigkeiten und Gasen eignet.

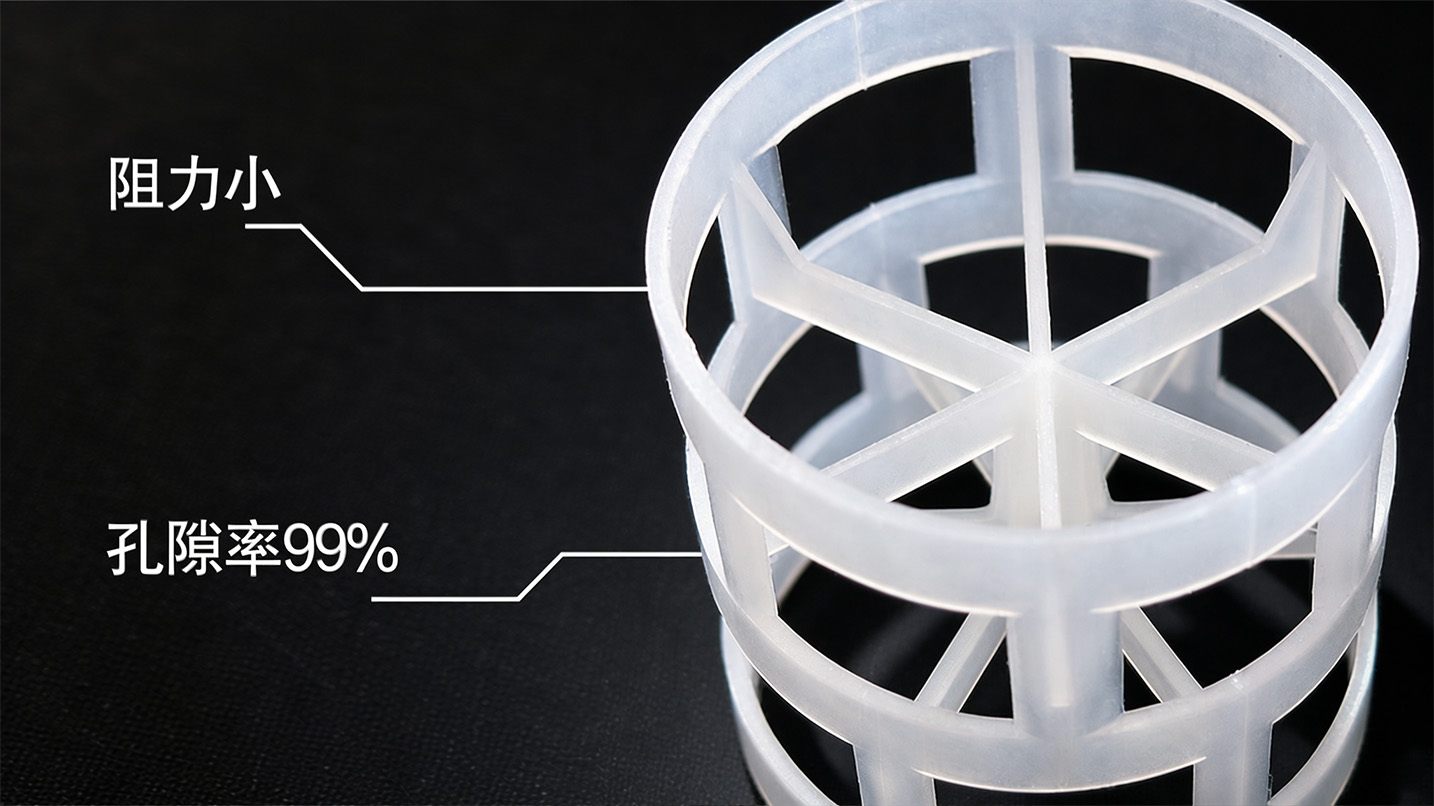

Abbildung 2: Durchgestanzte Fenster und nach innen gebogene Finger entstehen innere Benetzungsflächen und offene Gaswege.
Die folgenden Daten gelten für Standard-PP-Pallringe. Andere Materialien (RPP, PVC, CPVC, PVDF) weisen die gleichen geometrischen Abmessungen auf, wobei die Schüttdichte je nach Polymerdichte variiert.
| Größe D×H×T (mm) | Oberfläche (m²/m³) | Hohlraumanteil (%) | Stückzahl (Stück/m³) | Schüttdichte (kg/m³) |
|---|---|---|---|---|
| 16 × 16 × 1,0 | 299 | 90,0 | 214.000 | 105 |
| 25 × 25 × 1,2 | 219 | 93,4 | 51.900 | 75 |
| 38 × 38 × 1,4 | 146 | 94,5 | 13.800 | 68 |
| 50 × 50 × 1,5 | 109 | 94,9 | 6.500 | 56 |
| 76 × 76 × 2,6 | 71 | 95,1 | 1.830 | 52 |
Die Daten stammen aus branchenüblichen Datenblättern (geometrische Werte; die angegebene Schüttdichte bezieht sich auf PP und variiert je nach Materialdichte). Kundenspezifische Abmessungen (10/13/89/100 mm) und Wandstärken sind auf Anfrage erhältlich.
Die Wahl des richtigen Polymers ist die wichtigste Entscheidung. Das falsche Material verzieht sich, reißt oder gibt Stoffe ab – verwenden Sie diese Tabelle, um die chemische Zusammensetzung und die Temperatur aufeinander abzustimmen:
| Material | Maximale Temperatur (Dauerbetrieb) | Dichte (g/cm³) | Chemische Beständigkeit | Typische Anwendung |
|---|---|---|---|---|
| PP (Polypropylen) | 100 °C | 0,89–0,91 | Ausgezeichneter Allzweck | Wasseraufbereitung, allgemeine Reinigung, Kühlung |
| RPP (verstärktes PP) | 120 °C | 0,95–1,05 | Höhere Festigkeit, formbeständig | Heißes alkalisches Schrubben, tiefere Betten |
| PVC (Polyvinylchlorid) | 60°C | 1,38–1,45 | Starke Säuren (H2SO4, HCl) | Chloralkali, HCl-Absorption (niedrige Temperatur) |
| CPVC (chloriertes PVC) | 90°C | 1,45–1,58 | Heiße Säuren und Oxidationsmittel | Heißgaswäsche (REA) |
| PVDF (Kynar) | 150 °C | 1,75–1,78 | Überlegen (Halogene, HF, Lösungsmittel) | Chlor, HF, hochrein, Halbleiter |

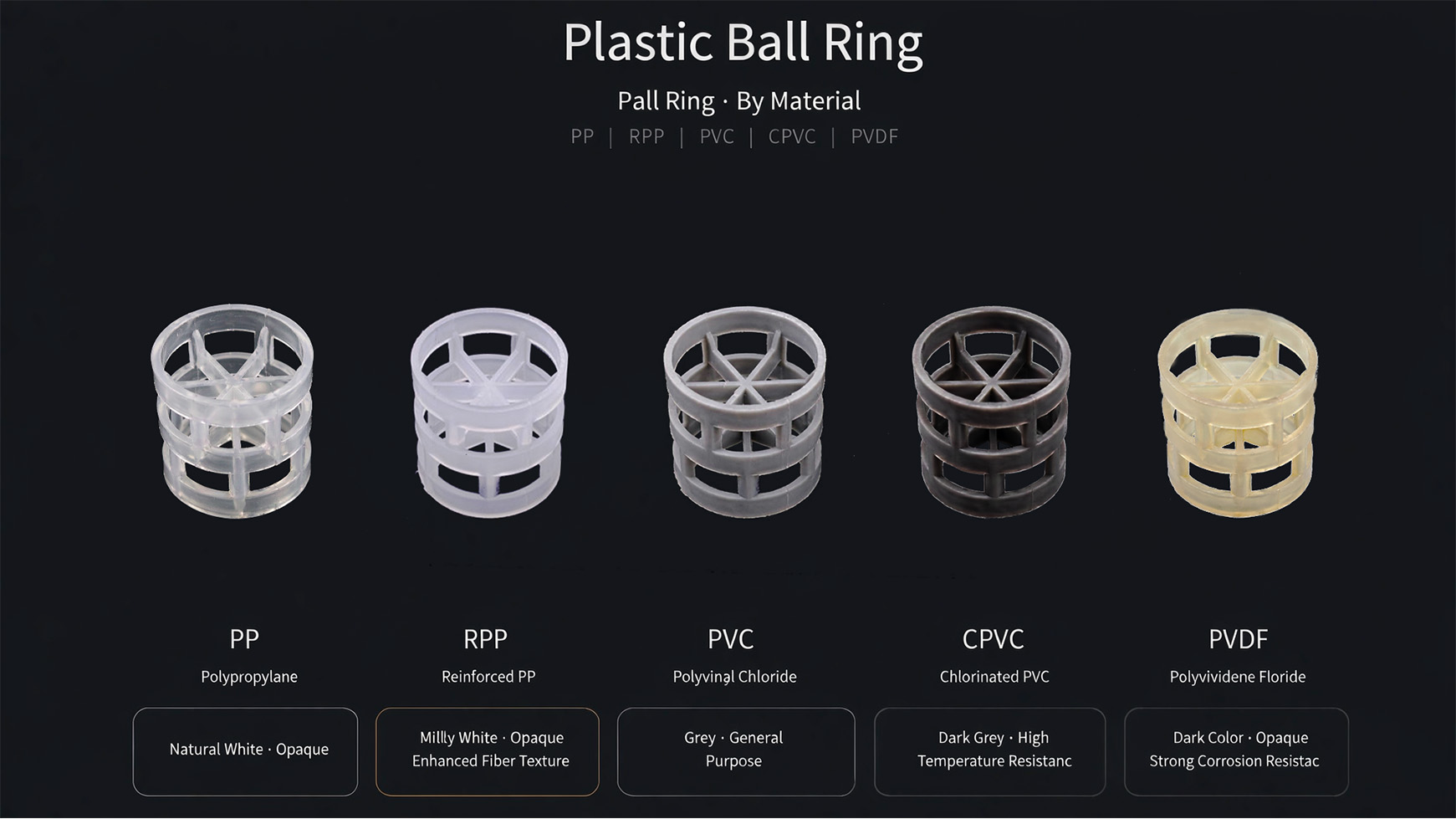

Abbildung 3: Materialauswahl – weißes PP/RPP, graues PVC/CPVC und opakes PVDF für aggressive Einsatzbedingungen.
Abbildung 4: Kunststoff-Pallringe (PP) in einem Säuregaswäscher für HCl und SO₂2 Absorption.
| Faktor | Plastik | Metall (SS316L) | Keramik |
|---|---|---|---|
| Maximale Temperatur | 60–150 °C | ~400°C | ~800°C |
| Korrosionsbeständigkeit | Exzellent | Mäßig | Gut (Säure) |
| Schüttdichte (kg/m³) | 52–105 | ~400 | ~700 |
| Relative Kosten | Niedrig | Hoch | Medium |
| Am besten geeignet für | Ätzende wässrige Medien, niedrige bis mittlere Temperaturen | Hohe Temperaturen, Kohlenwasserstoffe | Hohe Temperatur, starke Säure |
F: Welches Material sollte ich für die HCl-Gasabsorption wählen?
A: Für verdünnte Salzsäure bei Raumtemperatur ist PP die wirtschaftliche Wahl. Für konzentrierte oder warme Salzsäure verwenden Sie CPVC (bis 90 °C) oder PVDF (bis 150 °C). PVC ist ebenfalls hervorragend geeignet, jedoch nur bis 60 °C. Die Grenzwerte für Chlorid finden Sie in unserem Materialauswahlleitfaden.
F: Sind Kunststoff-Pallringe für den Einsatz mit heißer Natronlauge (NaOH) geeignet?
A: PP und RPP sind bis zu ihren jeweiligen Temperaturgrenzen (100 °C bzw. 120 °C) gut beständig gegen Laugen. PVC und CPVC sollten in stark alkalischen Lösungen vermieden werden, da sie sich zersetzen. Für heiße, konzentrierte Natronlauge über 120 °C empfiehlt sich die Verwendung von Metall- oder Keramikpackungen.
F: Wie viel Verpackungsmaterial benötige ich für meinen Tower?
A: Menge (Stück) = Turmquerschnittsfläche × Betthöhe × Schüttgutnummer (aus Tabelle). Beispiel: Ein Turm mit 2 m Innendurchmesser und 3 m Betthöhe aus 38 mm PP-Ringen: π × 1,0² × 3 × 13.800 ≈ 130.100 Stück. Bitte kontaktieren Sie uns mit Ihren Turmabmessungen für ein genaues Angebot.
FXSINO liefert Kunststoff-Pallringe aus PP, RPP, PVC, CPVC und PVDF in allen Standardgrößen (16/25/38/50/76 mm), optional auch aus kohlenstoffgefülltem PP für antistatische Anwendungen. Jeder Bestellung liegen Materialzertifikate und Maßprüfberichte bei. Passende Trägergitter und Flüssigkeitsverteiler für komplette Turmanlagen sind ebenfalls erhältlich.
Kontaktieren Sie FXSINO: jackieqiu9202@gmail.com | +86 18507999558
