Dixon-Packungen können im Labor zur Trennung von hochreinen Produkten in kleinen Chargen eingesetzt werden.

📅10. April 2025 | ✍️FXSINO Technisches Team

In der Welt der chemischen Verfahrenstechnik und der Trennverfahren im Labormaßstab erfordert die Erzielung hoher Reinheit oft Spezialausrüstung. Dixon-Verpackung, auch bekannt als die θ-Ring (Theta-Ring)Es zeichnet sich als überlegene Lösung für die Verarbeitung hochreiner Produkte und kleiner Chargen aus. Im Gegensatz zu herkömmlichen Feststofffüllstoffen bietet diese einzigartige Drahtgewebestruktur eine unübertroffene Stoffaustauscheffizienz und ist somit die erste Wahl für anspruchsvolle Destillations- und Absorptionsanwendungen.

Was ist Dixon-Packing?

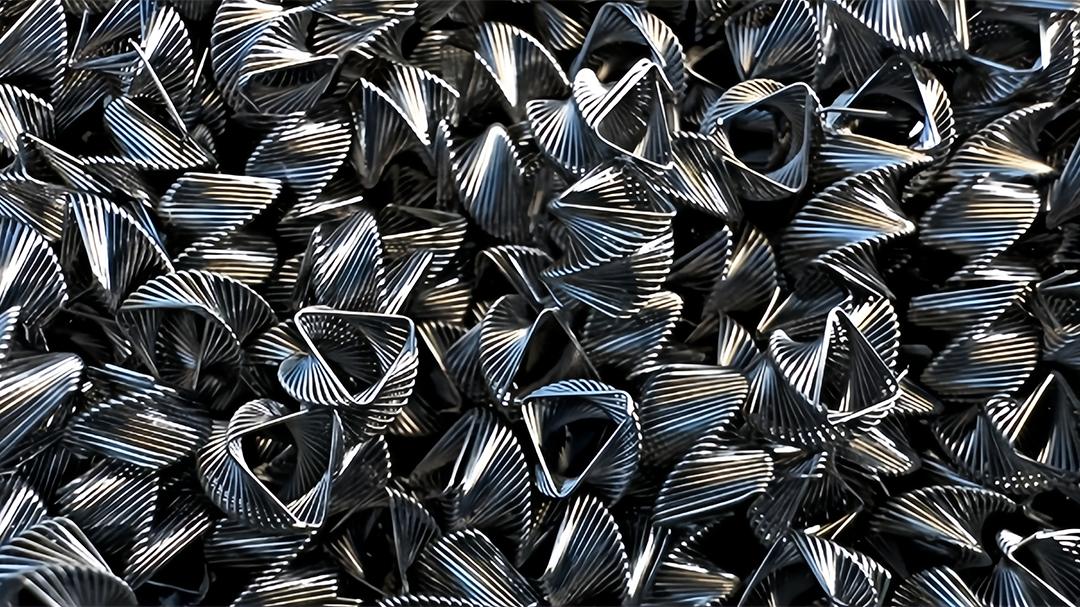

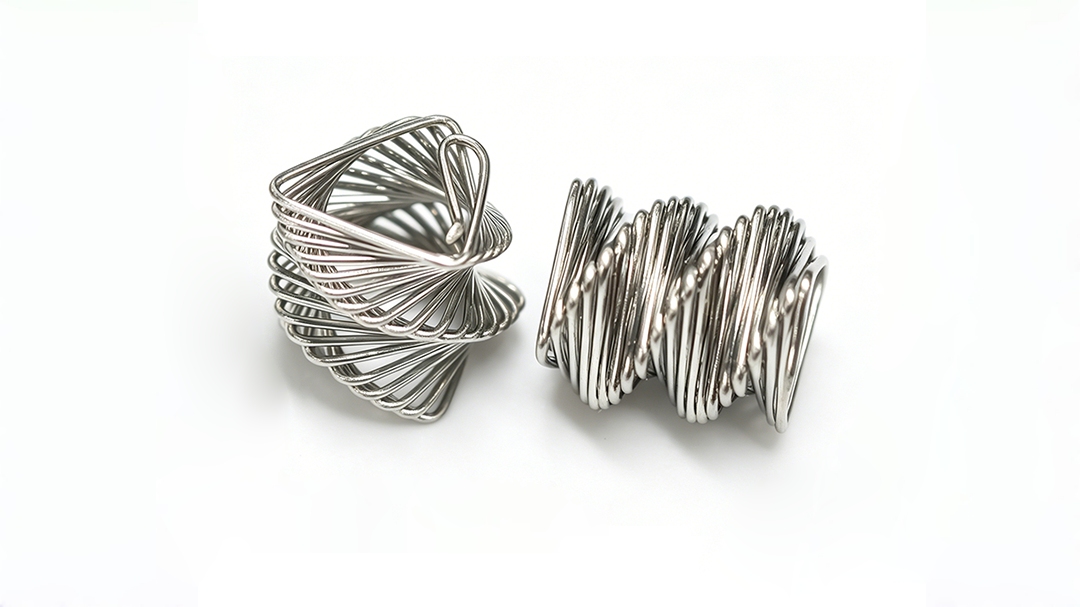

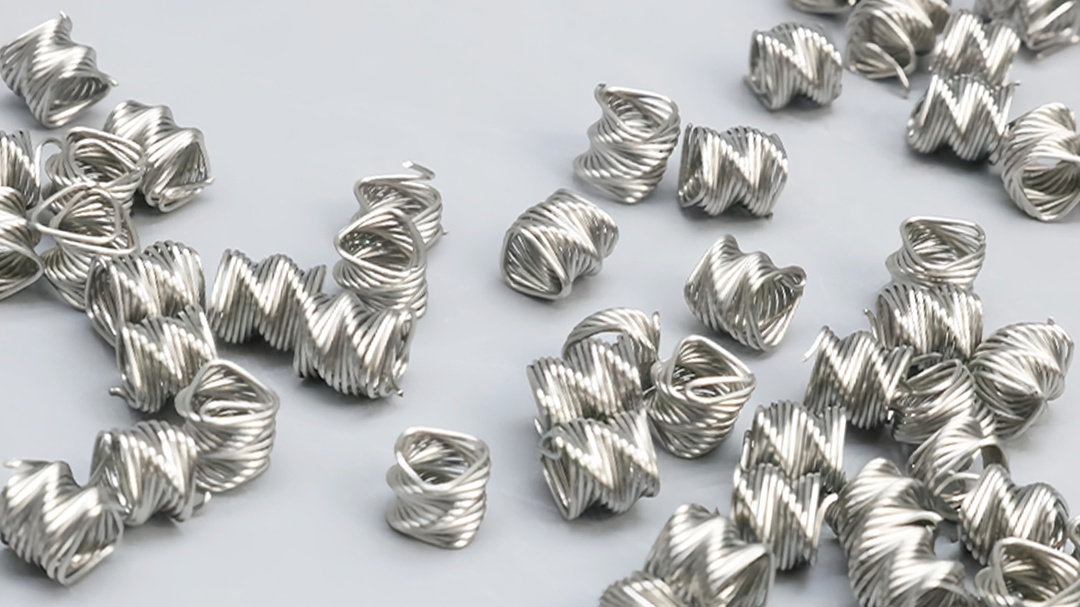

Dixon-Packung ist eine Art von Feinpartikel, hocheffiziente Packung Sie wird sorgfältig aus Metalldrahtgewebe, typischerweise aus Edelstahl oder Kupfer, gefertigt. Ihr markantestes geometrisches Merkmal ist ihre Der Durchmesser ist gleich seiner Höhe (d=h), wodurch eine charakteristische "Theta"-Form entsteht.

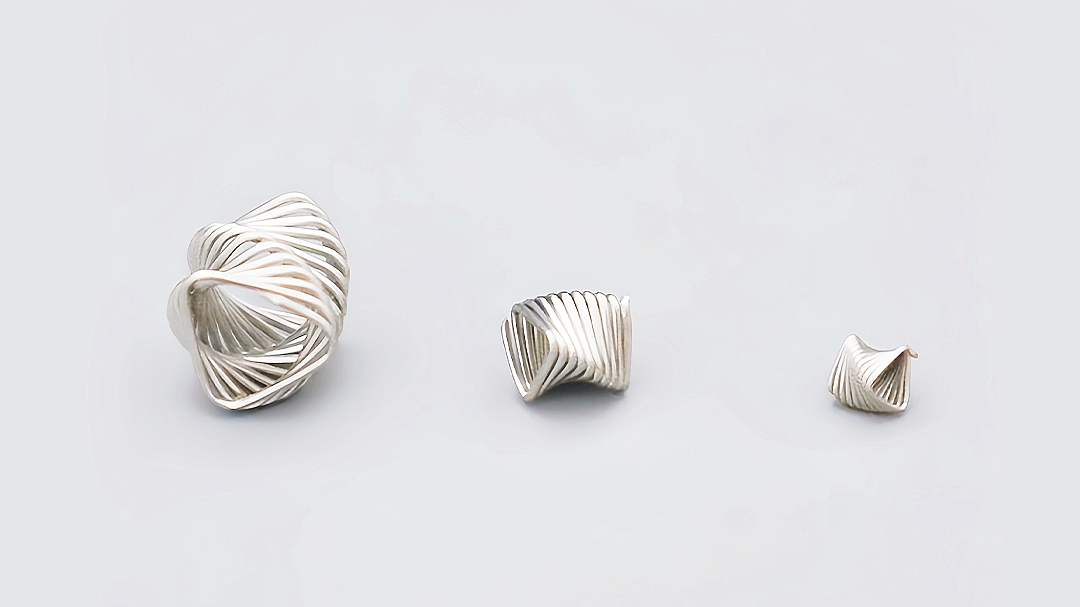

Dixon-Ringe sind in verschiedenen Maschenweiten erhältlich und so konstruiert, dass sie die Oberfläche maximieren und gleichzeitig den Druckverlust minimieren. Gängige Spezifikationen umfassen:

2×2 | 3×3 | 4×4 | 5×5 | 6×6 | 7×7 | 8×8 | 9×9 | 10×10 | 11×11 | 12×12 mm

Durch diese große Auswahl können Ingenieure die perfekte Größe für spezifische Säulendurchmesser und Durchflussraten auswählen.

Wichtigste Leistungsvorteile

Die außergewöhnliche Leistungsfähigkeit der Dixon-Packung ist größtenteils auf die Kapillarwirkung des feinen Metallgewebes. Hier sind die wichtigsten Vorteile, die es herkömmlichen Keramik- oder Kunststoffringen überlegen machen:

1. Überlegene Flüssigkeitsverteilung und Filmbildung

Das Metalldrahtgewebe ermöglicht es der Flüssigkeit, einen gleichmäßigen, dünnen Film zu bilden, anstatt in großen Tropfen abzufließen. Dadurch wird die Kontaktfläche zwischen Gas und Flüssigkeit maximiert, was für einen effizienten Wärme- und Stoffaustausch entscheidend ist.

2. Beseitigung der Kanalisierung

Die Struktur unterbricht wirksam bevorzugte Strömungswege. Dies reduziert instabile Phänomene wie beispielsweise … deutlich. Kanalströmung (wobei das Gas die Flüssigkeit umgeht) und Wandströmung, wodurch ein gleichmäßigerer und effizienterer Trennprozess gewährleistet wird.

3. Geringer Druckabfall

Die offene, skelettartige Struktur des Drahtgewebes führt im Vergleich zu festen Packungen zu einem geringeren Strömungswiderstand. Dadurch eignen sich Dixon-Ringe besonders gut für Hochvakuumdestillation Prozesse, bei denen die Minimierung des Druckverlusts von entscheidender Bedeutung ist.

4. Hohe Trenneffizienz (Hohe theoretische Bodenzahl)

Durch die vollständige Benetzung der Metalloberfläche und die große effektive Oberfläche erzielt die Dixon-Packung eine höhere FilmbildungsrateDadurch wird eine größere Anzahl theoretischer Trennstufen pro Meter Betthöhe erreicht, was bedeutet, dass in kürzeren Säulen reinere Produkte gewonnen werden können.

Faktoren, die die Effizienz beeinflussen

Die Leistungsfähigkeit der Dixon-Packung ist zwar hocheffizient, wird aber von mehreren betrieblichen Faktoren beeinflusst:

• Gasgeschwindigkeit: Die Effizienz steigt im Allgemeinen mit zunehmender Gasgeschwindigkeit bis zu einem optimalen Punkt.
• Oberflächenbenetzbarkeit: Eine höhere Benetzbarkeit der Packungsoberfläche führt zu einer besseren Filmbildung und einem verbesserten Stofftransport.
• Säulendurchmesser: Zwischen Packungseffizienz und Säulendurchmesser besteht ein proportionales Verhältnis. Säulen mit kleinerem Durchmesser weisen tendenziell ausgeprägtere Effizienzmerkmale auf.
• Vorbehandlung durch Befeuchtung: Eine ordnungsgemäße Vorbefeuchtung der Packung vor dem Betrieb ist unerlässlich für einen stabilen und effizienten Betrieb. Wenn Dr/d > 10, HETP = 0,8–1,2 Dr; wenn DrBei einem Wert von d > 70 sinkt die Trenneffizienz deutlich.

Warum sollten Sie sich für doppellagige Dixon-Ringe entscheiden?

Zur Verbesserung der mechanischen Stabilität und Trenneffizienz sind Dixon-Ringe sowohl in einlagiger als auch in zweilagiger Ausführung erhältlich. Doppellagige Dixon-Ringe Sie verfügen über eine zusätzliche Maschenschicht, die die mechanische Festigkeit und Steifigkeit der Packung erheblich verbessert.

Für Anwendungen, die größere Abmessungen erfordern (im Allgemeinen 5×5 mm oder größer), wird die zweilagige Variante dringend empfohlen, um Verformungen zu vermeiden und die strukturelle Integrität unter Last aufrechtzuerhalten.

Typische Anwendungen

Dank seiner einzigartigen Eigenschaften wird Dixon-Packung vor allem in Anwendungsbereichen eingesetzt, die Präzision und hohe Reinheit erfordern:

• Labor & Forschung & Entwicklung: Ideal für kleine Glasdestillationskolonnen und Pilotanlagen.
• Hochreine chemische Trennung: Unentbehrlich für die Trennung komplexer Gemische in der Feinchemie und pharmazeutischen Synthese.
• Isotopentrennung: Aufgrund seiner extrem hohen Effizienz wird es in Spezialanwendungen zur Trennung stabiler Isotope eingesetzt.
• Lösungsmittelrückgewinnung: Reinigt und gewinnt hochwertige Lösungsmittel effizient in kleinen Chargen zurück.

Technische Spezifikationen

Abschluss

Wenn Ihr Prozess höchste Reinheit im kleinen Maßstab erfordert, ist die Dixon-Packung (θ-Ring) die optimale Wahl. Ihr innovatives Drahtgewebe überwindet die Einschränkungen herkömmlicher Feststoffpackungen und bietet überlegenen Stoffaustausch, reduzierten Druckverlust und unübertroffene Effizienz.
