Metal structured packing 500Y and 700Y corrugated wire gauze discs for distillation columns

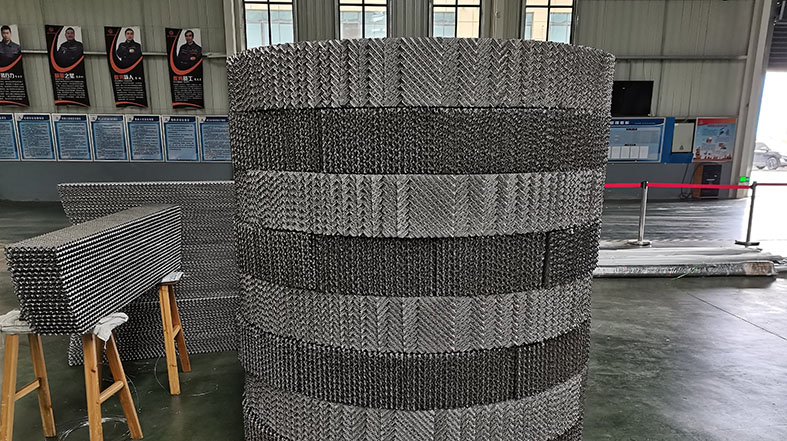

Abbildung 1: Strukturierte Packung aus 500Y/700Y-Metalldrahtgewebe — Scheibensegmente bereit für die Säulenmontage.

Hersteller von Metallstrukturpackungen | 500Y/700Y Metallpackungen

Herstellerinformationen: FXSINO ist ein Hersteller von metallstrukturierten Packungen und liefert die Modelle 500Y und 700Y in den Werkstoffen SS304, 304L, 316 und 316L. Diese Packungen mit hoher spezifischer Oberfläche sind für die Vakuumdestillation, die thermisch empfindliche Trennung und die Präzisionsrektifikation konzipiert, bei denen ein geringer Druckverlust und eine hohe theoretische Trennstufenzahl von entscheidender Bedeutung sind.

1. Was ist eine metallstrukturierte Packung?

Strukturierte Metallpackungen sind hocheffiziente Stoffaustauschvorrichtungen, die aus dünnen Metallblechen (typischerweise 0,1–0,2 mm dick) aus Edelstahl, Kohlenstoffstahl, Aluminium oder Titan gefertigt werden. Jedes Blech wird präzisionsgestanzt und gewellt, um Kanäle in einem festen Winkel zur Säulenachse zu bilden. Benachbarte Bleche sind mit entgegengesetzter Wellenrichtung angeordnet, wodurch ein geometrisch geordnetes Netzwerk von Mikrokanälen entsteht, das Kanalbildung und Wandströmung verhindert.

Der 500Y Und 700Y Diese Modelle gehören zur Familie der Packungen mit hoher spezifischer Oberfläche. Das „Y“ kennzeichnet einen Wellenwinkel von 45°; die Zahl gibt die nominelle spezifische Oberfläche in m²/m³ an. Im Vergleich zu ungeordneten Packungen bietet die strukturierte Packung die 4,5-fache spezifische Oberfläche von Pall-Ringen bei deutlich geringerem Druckverlust.

Close-up of 500Y metal structured packing showing 45 degree corrugated sheets with opposite orientations

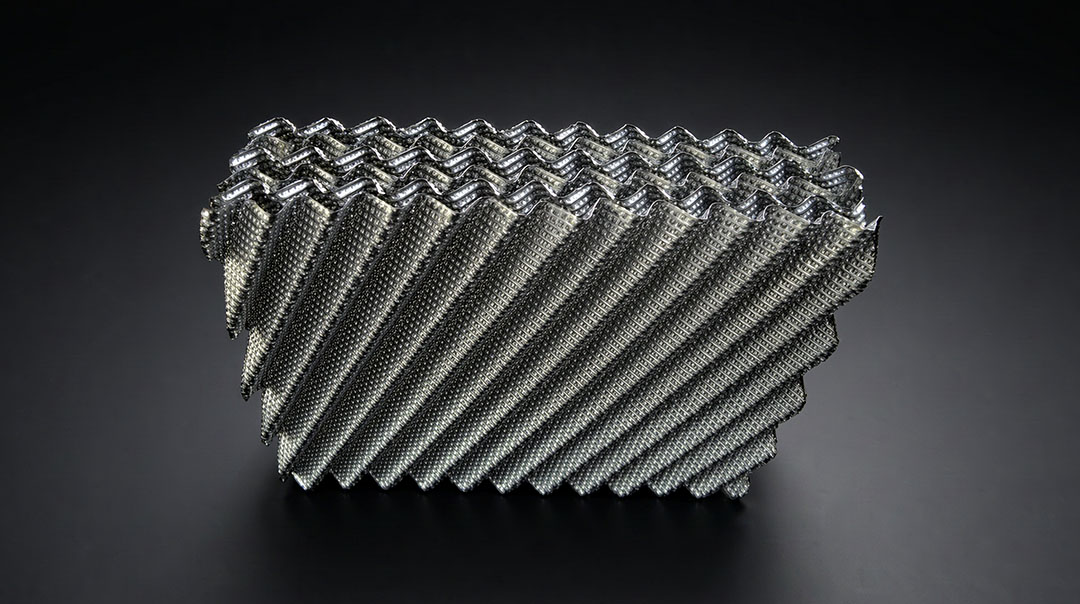

Abbildung 2: 45° gewellte Bleche, die in entgegengesetzter Richtung angeordnet sind, erzeugen gleichmäßige Mikrokanäle.

2. 500Y vs. 700Y: Technische Spezifikationen

Sowohl 500Y als auch 700Y sind als beides erhältlich Drahtgewebe (für maximale Benetzbarkeit und Vakuumbetrieb) oder perforierte Platte (für höhere mechanische Festigkeit und Beständigkeit gegen Verschmutzung). Wichtigste Parameter:

ModellWellung
Winkel		Spezifisches Gebiet
(m²/m³)		Hohlraumanteil
(%)		Theoretische Platten
(pro m)		Druckabfall
(MPa/m)		HETP
(mm)
250Y
(Referenz)		45°25097–982,5–3,02–3 × 10-4300–450
500Y45°50090–954,5–5,53 × 10-4200–300
700Y45°70085–878–104,5–6,5 × 10-4150–200

Die Daten stammen aus Standarddatenblättern verschiedener Hersteller. 500Y ist das am weitesten verbreitete Modell für Drahtgewebe-Strukturpackungen; 700Y verdoppelt die theoretische Bodenzahl pro Meter für hochpräzise Trennung. Kundenspezifische Modelle 450Y, 550Y(X) und 750Y sind auf Anfrage erhältlich.

3. Warum 500Y / 700Y wählen?

Kernleistungsvorteile

  • Extrem hohe Trenneffizienz: 700Y liefert 8–10 theoretische Böden pro Meter – ideal für die Isotopentrennung und hochreine Feinchemikalien.
  • Geringer Druckverlust: 500Y arbeitet bei nur 0,05–0,3 kPa/m und ermöglicht so eine tiefe Vakuumdestillation unter 7 kPa ohne übermäßigen Energieverlust.
  • Kapillarbenetzbarkeit: Die Drahtgewebekonstruktion schließt die Flüssigkeit in einem dünnen Film ein und gewährleistet so eine hohe Effizienz auch bei Sprühdichten von nur 0,2 m³/(m²·h).
  • Kein Verstärkungseffekt: Die regelmäßige geometrische Anordnung ermöglicht eine vorhersagbare Skalierung der Laborleistung auf Türme mit großem Durchmesser.
  • Hohe operative Flexibilität: Funktioniert auch bei großen Lastschwankungen konstant und hat praktisch keine Unterlastgrenze.

4. Materialauswahl

MaterialServicezustandTypische Anwendung
SS304 / 304LAllgemeiner Service, chloridfreiMethanolrektifikation, Ethanolrückgewinnung
SS316 / 316LChloridhaltige, milde SäureEssigsäurerektifikation, HCl-Rückgewinnung, Amindienstleistungen
Edelstahl 321Hochtemperatur-OxidationsbeständigkeitReformereinheiten, Hochtemperatur-Vakuumsäulen
Duplex 2205 / TitanStarke Korrosionsbeständigkeit + hohe ReinheitPTA, pharmazeutische Zwischenprodukte
KohlenstoffstahlNicht korrosive KohlenwasserstoffeKostensensible atmosphärische Destillation

Alle Werkstoffe sind mit Werksprüfzeugnissen (MTC) nach ASTM A240 erhältlich. Einen detaillierten Vergleich von 304 und 316L finden Sie in unserem Werkstoffleitfaden 304 vs. 316L.

5. Hauptanwendungen

  • • Vakuumdestillation: Thermisch empfindliche Materialien, Tiefvakuumbetrieb unter 7 kPa – unerlässlich für Duftstoffe, Vitamine und Feinchemikalien.
  • • Präzisionsgleichrichtung: Rückgewinnung hochreiner Lösungsmittel (≥ 99,9%), Isomerentrennung, Trennung isotopenmarkierter Verbindungen.
  • • Petrochemie: Ethylen-Demethanisierer (kryogene Trennung), Styrolmonomer-Reinigung, Vakuumtürme in Raffinerien.
  • • Kohlechemikalien: Methanolrektifikation (3-Säulen-/4-Säulen-Verfahren), Glykolabtrennung.
  • • Pharmazeutische Industrie: Vitamin-E-Raffination, Vitamin-C-Extraktion, API-Reinigung.
  • • Luftzerlegung: Flüssigstickstoffwäsche, Kühlturm, Edelgasrückgewinnung.
500Y metal structured packing discs installed in a distillation column with 90 degree rotation between layers

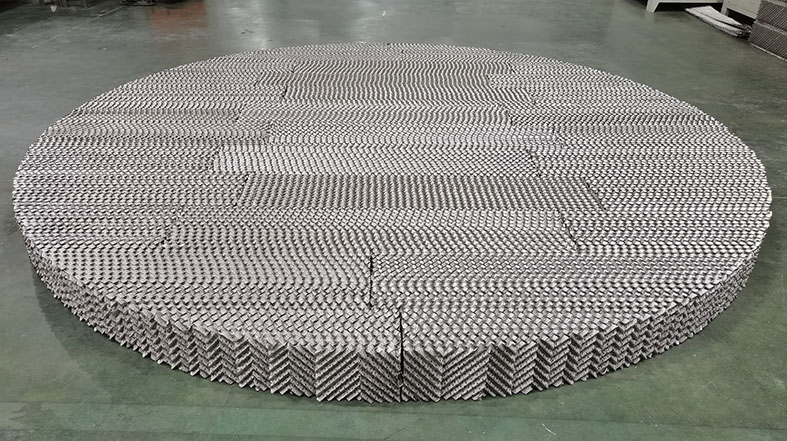

Abbildung 3: Benachbarte Packungsschichten wurden während der Installation um 90° gedreht, um eine gleichmäßige Gas-Flüssigkeits-Verteilung zu gewährleisten.

6. Installationsrichtlinien

  • Schichtausrichtung: Um eine radiale Durchmischung zu fördern und Kanalbildung zu verhindern, müssen benachbarte Schüttbetten um 90° zueinander gedreht werden.
  • Gießhöhe: Das Verpackungsmaterial immer aus einer gewissen Höhe über dem Bett einfüllen – niemals direkt fallen lassen. Das Personal darf nicht auf dem Verpackungsmaterial stehen; Bretter zur Gewichtsverteilung unterlegen.
  • Bettbegrenzer: Um eine Fluidisierung bei hohen Gasgeschwindigkeiten zu verhindern, sollten über jedem Bett Niederhalteplatten angebracht werden. Weitere Informationen finden Sie in unserem Leitfaden zu Bettbegrenzern.
  • Umverteilung: Bei Beeten mit einer Höhe von mehr als 3–5 m sollten Flüssigkeitssammler und -verteiler installiert werden. Weitere Informationen finden Sie in unserem Leitfaden für Sammler und Verteiler.
  • Nicht empfohlen für: Bei starker Verschmutzung und stark korrosiven Medien sollten Sie perforierte Platten anstelle von Drahtgewebe in Betracht ziehen.

7. Kurze FAQ

F: Wann sollte ich 700Y anstelle von 500Y angeben?

A: Wählen Sie 700Y, wenn Ihre Trennung 8–10 theoretische Böden pro Meter erfordert – typischerweise bei Isotopentrennung, Isomerentrennung oder der Gewinnung hochreiner Feinchemikalien. Für die allgemeine Vakuumdestillation temperaturempfindlicher Materialien bietet 500Y das beste Verhältnis von Effizienz und Kapazität.

F: Welchen Mindestdurchmesser muss die Säule für 500Y/700Y haben?

A: Drahtgewebe strukturierte Verpackung Optimale Leistung wird in Säulen mit kleinem bis mittlerem Durchmesser (typischerweise DN100–DN1200) erzielt. Für größere Durchmesser empfiehlt sich die Ausführung mit Lochblech (250Y/350Y), um die Herstellungs- und Installationskosten zu optimieren. Jede Packungsscheibe wird exakt an den Innendurchmesser Ihrer Säule angepasst.

F: Können Sie nach unseren Turmzeichnungen fertigen?

A: Ja. Als strukturierte Verpackung Als Hersteller fertigen wir jede Dichtungsscheibe exakt nach den Vorgaben für Innendurchmesser, Betthöhe und Material Ihrer Kolonne. Senden Sie uns Ihre Turmzeichnung und die Prozessbedingungen, und wir liefern Ihnen einbaufertige Dichtungsscheiben inklusive vollständiger Maßprüfberichte.
